Сонячна батарея
Формула / Реферат
Сонячна батарея, яка складається з пласких сонячних елементів і пласких відбивачів сонячного випромінювання, які мають однакові геометричні розміри і розташовані під кутом до площини батареї та утворюють один з одним двогранний кут, яка відрізняється тим, що складається з фотоелектричних перетворювачів двох різних типів, розташованих під кутом 60° один до одного, на фотоелектричні перетворювачі одного типу нанесене світловідбиваюче покриття, яке пропускає діапазон довжин електромагнітних хвиль, які дані фотоелектричні перетворювачі перетворюють в електроенергію, і відбиває діапазон довжин електромагнітних хвиль, які фотоелектричні перетворювачі іншого типу перетворюють в електроенергію, світловідбиваюче покриття також зменшує нагрівання фотоелектричних перетворювачів.
Текст

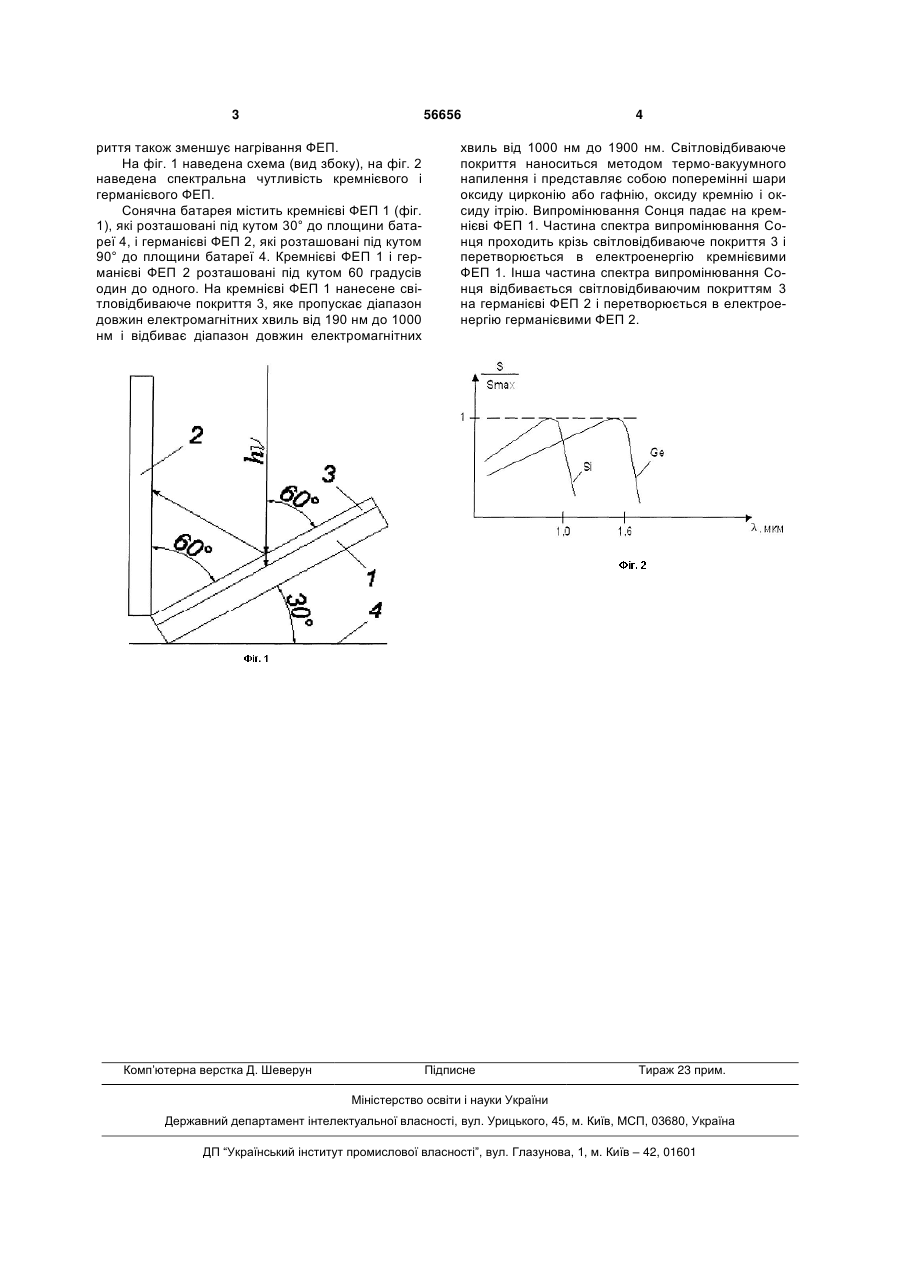

Сонячна батарея, яка складається з пласких сонячних елементів і пласких відбивачів сонячного випромінювання, які мають однакові геометричні розміри і розташовані під кутом до площини батареї та утворюють один з одним двогранний кут, яка 3 56656 риття також зменшує нагрівання ФЕП. На фіг. 1 наведена схема (вид збоку), на фіг. 2 наведена спектральна чутливість кремнієвого і германієвого ФЕП. Сонячна батарея містить кремнієві ФЕП 1 (фіг. 1), які розташовані під кутом 30° до площини батареї 4, і германієві ФЕП 2, які розташовані під кутом 90° до площини батареї 4. Кремнієві ФЕП 1 і германієві ФЕП 2 розташовані під кутом 60 градусів один до одного. На кремнієві ФЕП 1 нанесене світловідбиваюче покриття 3, яке пропускає діапазон довжин електромагнітних хвиль від 190 нм до 1000 нм і відбиває діапазон довжин електромагнітних Комп’ютерна верстка Д. Шеверун 4 хвиль від 1000 нм до 1900 нм. Світловідбиваюче покриття наноситься методом термо-вакуумного напилення і представляє собою поперемінні шари оксиду цирконію або гафнію, оксиду кремнію і оксиду ітрію. Випромінювання Сонця падає на кремнієві ФЕП 1. Частина спектра випромінювання Сонця проходить крізь світловідбиваюче покриття 3 і перетворюється в електроенергію кремнієвими ФЕП 1. Інша частина спектра випромінювання Сонця відбивається світловідбиваючим покриттям 3 на германієві ФЕП 2 і перетворюється в електроенергію германієвими ФЕП 2. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar battery
Автори англійськоюBeznosenko Ihor Valeriiovych
Назва патенту російськоюСолнечная батарея
Автори російськоюБезносенко Игорь Валерьевич
МПК / Мітки
МПК: H01L 31/052, H01L 31/036
