Сплав на нікелевій основі

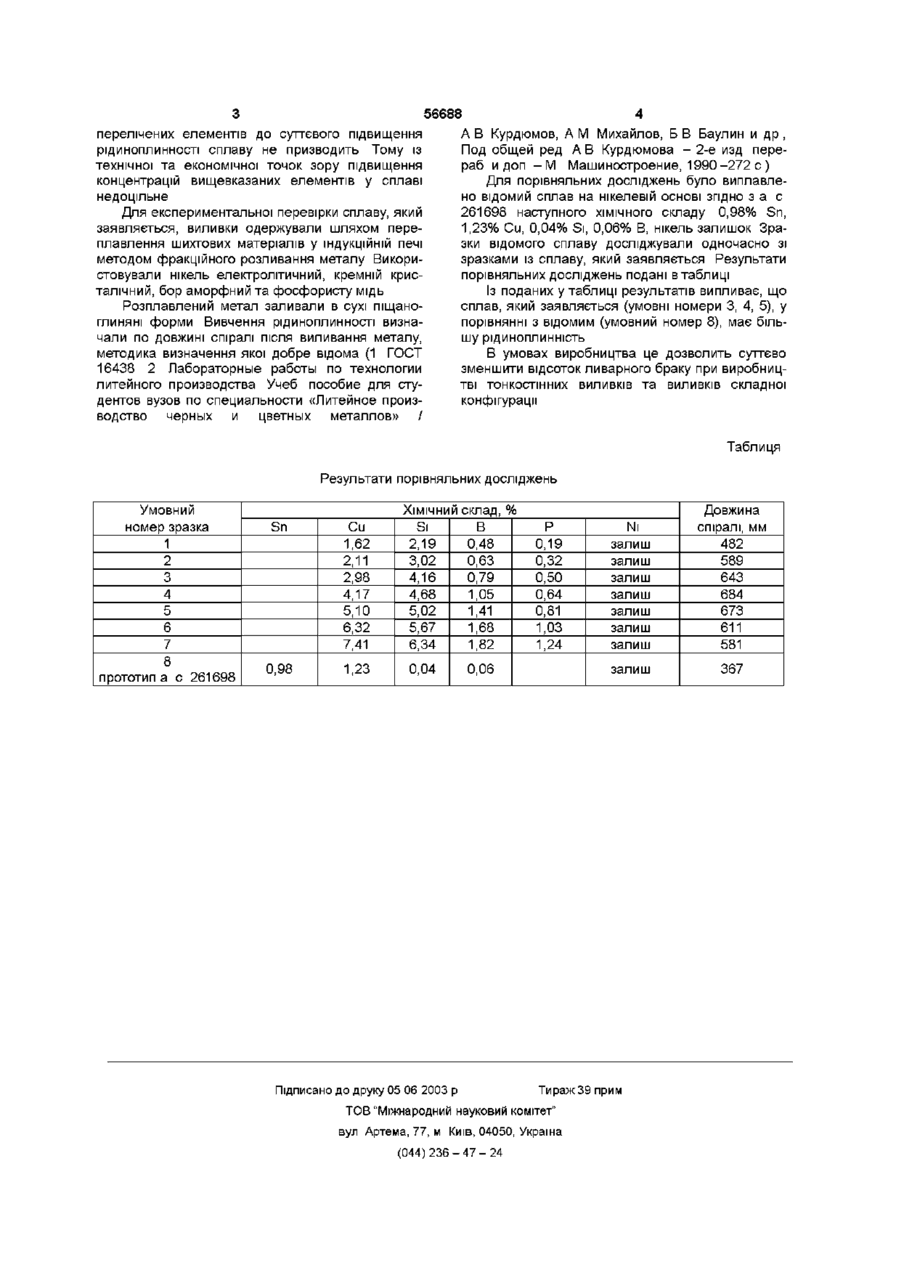

Сплав на нікелевій основі, який включає мідь, кремній та бор, який відрізняється тим, що він додатково містить фосфор, при наступному співвідношенні компонентів, мас % мідь 3,0-5,0 кремній 4,0-5,0 бор 0,8-1,4 фосфор 0,5-0,8 нікель решта Винахід відноситься до галузі металурги, зокрема до пошуків складів на нікелевій основі, з підвищеною рідиноплинністю Відомий склад сплаву на нікелевій основі (а с №261697 СРСР, МПК С22С 19/03, опубл 13 01 70, бюл № 5, С 92), що містить (мас %) нікель 18,0-21,0 алюміній 4,1-4,9 марганець 4,1-4,9 хром 2,2-3,0 кремній мідь решта До недоліків відомого рішення треба віднести те, що воно містить такі тугоплавкі елементи, як хром, марганець, які знижують рідиноплинність сплаву Вміст кремнію також недостатній для забезпечення доброї рідиноплинності Тому відоме рішення не може бути використане для виготовлення тонкостінних деталей та деталей складної конфігурації, для виробництва яких рідиноплинність сплаву є технологічно необхідною Найбільш близьким за технічною сутністю до рішення, що заявляється, є сплав на основі нікелю (ас №261698 СРСР МПК С22С19/00, опубл 13 01 70, бюл № 5, С 92), що й прийнятий за прототип Відомий сплав містить (мас %) олово 0,05- 2,0 мідь 0,05-2,0 кремній 0,01-0,1 бор до 0,1 нікель решта До недоліків відомого рішення слід віднести те, що воно не має доброї рідиноплинності і внаслідок цього є нетехнолопчним для виготовлення тонкостінних деталей і деталей із складною конфігурацією Концентрації МІДІ, кремнію та бору у сплаві недостатні для забезпечення підвищеної рідиноплинності Тому відомий сплав не може бути використаний для виготовлення виливків, до конструкційного матеріалу яких пред'являють підвищені вимоги за рідиноплинністю Із критики аналога та прототипу випливає завдання створення сплаву на нікелевій основі з підвищеною рідиноплинністю Поставлене завдання вирішується таким чином Запропоновано склад сплаву на нікелевій основі, що містить мідь, кремній та бор, який додатково містить фосфор, при наступному співвідношенні компонентів (мас %) мідь 3,0-5,0 кремній 4,0-5,0 бор 0,8-1,4 фосфор 0,5-0,8 нікель решта Саме сукупність відомих та нових ознак та їх співвідношення забезпечують досягнення нового технічного результату - підвищення рідиноплинності сплаву Присутність 3,0-5,0% МІДІ, температура плавлення якої нижча, ніж у нікелю, сприяє підвищенню рідиноплинності Наявність у сплаві 0,5-0,8% кремнію та 0,8-1,4% бору надає сплаву самофлюсуючих властивостей, знижує температуру плавлення і таким чином підвищує рідиноплинність Зниження концентрацій вищевказаних елементів знижує рідиноплинність сплаву, тому що збільшується концентрація нікелю, температура плавлення якого вища Підвищення концентрацій 00 00 (О (О ю 56688 А В Курдюмов, А М Михайлов, Б В Баулин и др , перелічених елементів до суттєвого підвищення Под общей ред А В Курдюмова - 2-е изд перерідиноплинності сплаву не призводить Тому із раб и доп - М Машиностроение, 1990-272 с ) технічної та економічної точок зору підвищення Для порівняльних досліджень було виплавлеконцентрацій вищевказаних елементів у сплаві но відомий сплав на нікелевій основі згідно з а с недоцільне 261698 наступного ХІМІЧНОГО складу 0,98% Sn, Для експериментальної перевірки сплаву, який 1,23% Си, 0,04% Si, 0,06% В, нікель залишок Зразаявляється, виливки одержували шляхом перезки відомого сплаву досліджували одночасно зі плавлення шихтових матеріалів у індукційній печі зразками із сплаву, який заявляється Результати методом фракційного розливання металу Викорипорівняльних досліджень подані в таблиці стовували нікель електролітичний, кремній кристалічний, бор аморфний та фосфористу мідь Із поданих у таблиці результатів випливає, що Розплавлений метал заливали в сухі піщаносплав, який заявляється (умовні номери 3, 4, 5), у глиняні форми Вивчення рідиноплинності визнапорівнянні з відомим (умовний номер 8), має більчали по довжині спіралі після виливання металу, шу рідиноплинність методика визначення якої добре відома (1 ГОСТ В умовах виробництва це дозволить суттєво 16438 2 Лабораторные работы по технологии зменшити відсоток ливарного браку при виробницлитейного производства Учеб пособие для стутві тонкостінних виливків та виливків складної дентов вузов по специальности «Литейное произконфігурації водство черных и цветных металлов» / Таблиця Результати порівняльних досліджень Умовний номер зразка 1 2 3 4 5 6 7 8 прототип а с 261698 Довжина ХІМІЧНИЙ склад, % Sn Си 1,62 2,11 2,98 4,17 5,10 6,32 7,41 Si 2,19 3,02 4,16 4,68 5,02 5,67 6,34 В 0,48 0,63 0,79 1,05 1,41 1,68 1,82 0,98 1,23 0,04 0,06 Підписано до друку 05 06 2003 р Р 0,19 0,32 0,50 0,64 0,81 1,03 1,24 спіралі, мм 482 589 643 684 673 611 581 залиш 367 Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 Ni залиш залиш залиш залиш залиш залиш залиш
