Ігрово-тренувальний модуль
Номер патенту: 56738
Опубліковано: 25.01.2011
Формула / Реферат
1. Ігрово-тренувальний модуль, що складається з рами та несучих коліс, який відрізняється тим, що має, наприклад, два несучих колеса, з яких кожне є ведучим і обертається на своїй автономній осі обертання за допомогою свого незалежного реверcного привода, який рухається по внутрішній поверхні обода (біговій доріжці), спричиняючи його незалежний рух, при цьому напрям руху модуля є результуючим незалежного руху ведучих коліс, а їх діаметр і ширина бігової доріжки залежить від розмірів привода, а атрибути змістовного ігрового призначення утримуються на рамі, в необхідному просторовому положенні балансиром, в якому розміщені також блок живлення та автоматична система управління (АСУ), що має, наприклад, інформаційне табло, датчики збору інформації, реле часу, яка взаємодіє з гальмами ведучих коліс, наприклад, з електричним приводом з звуковим та світловим супроводом.
2. Ігрово-тренувальний модуль за п. 1, який відрізняється тим, що як приводи ведучих коліс виступають люди, при цьому діаметри ведучих коліс і їх бігові доріжки відповідні і ідентичні, а суміжні бокові сторони їх виконані, наприклад, світло- і звуконепроникними, а зовнішні відкриті і мають зсередини, як і перші, поручні, при цьому зовнішня поверхня ободів коліс обладнана амортизуючою шиною.
Текст

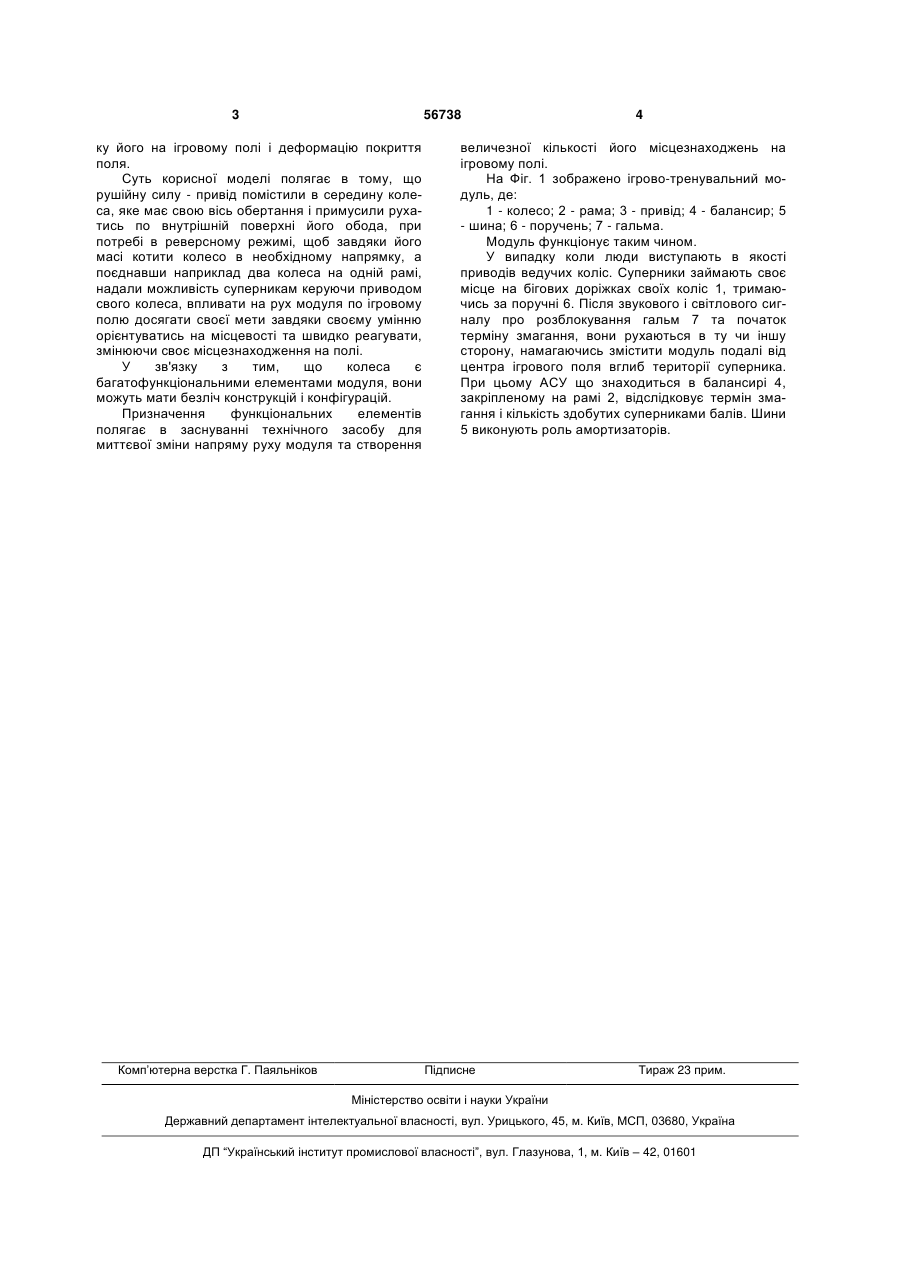

1. Ігрово-тренувальний модуль, що складається з рами та несучих коліс, який відрізняється тим, що має, наприклад, два несучих колеса, з яких кожне є ведучим і обертається на своїй автономній осі обертання за допомогою свого незалежного реверcного привода, який рухається по внутрішній поверхні обода (біговій доріжці), спричиняючи його незалежний рух, при цьому напрям руху модуля є результуючим незалежного руху ведучих коліс, а їх діаметр і ширина бігової 3 56738 ку його на ігровому полі і деформацію покриття поля. Суть корисної моделі полягає в тому, що рушійну силу - привід помістили в середину колеса, яке має свою вісь обертання і примусили рухатись по внутрішній поверхні його обода, при потребі в реверсному режимі, щоб завдяки його масі котити колесо в необхідному напрямку, а поєднавши наприклад два колеса на одній рамі, надали можливість суперникам керуючи приводом свого колеса, впливати на рух модуля по ігровому полю досягати своєї мети завдяки своєму умінню орієнтуватись на місцевості та швидко реагувати, змінюючи своє місцезнаходження на полі. У зв'язку з тим, що колеса є багатофункціональними елементами модуля, вони можуть мати безліч конструкцій і конфігурацій. Призначення функціональних елементів полягає в заснуванні технічного засобу для миттєвої зміни напряму руху модуля та створення Комп’ютерна верстка Г. Паяльніков 4 величезної кількості його місцезнаходжень на ігровому полі. На Фіг. 1 зображено ігрово-тренувальний модуль, де: 1 - колесо; 2 - рама; 3 - привід; 4 - балансир; 5 - шина; 6 - поручень; 7 - гальма. Модуль функціонує таким чином. У випадку коли люди виступають в якості приводів ведучих коліс. Суперники займають своє місце на бігових доріжках своїх коліс 1, тримаючись за поручні 6. Після звукового і світлового сигналу про розблокування гальм 7 та початок терміну змагання, вони рухаються в ту чи іншу сторону, намагаючись змістити модуль подалі від центра ігрового поля вглиб території суперника. При цьому АСУ що знаходиться в балансирі 4, закріпленому на рамі 2, відслідковує термін змагання і кількість здобутих суперниками балів. Шини 5 виконують роль амортизаторів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюModule for game and training
Автори англійськоюLatash Olena Viktorivna, Latash Viktor Mykolaiovych
Назва патенту російськоюИгрово-тренировочный модуль
Автори російськоюЛаташ Елена Викторовна, Латаш Виктор Николаевич
МПК / Мітки
МПК: A63B 21/28
Мітки: ігрово-тренувальний, модуль
