Аеростатна платформа для зв’язку та мовлення

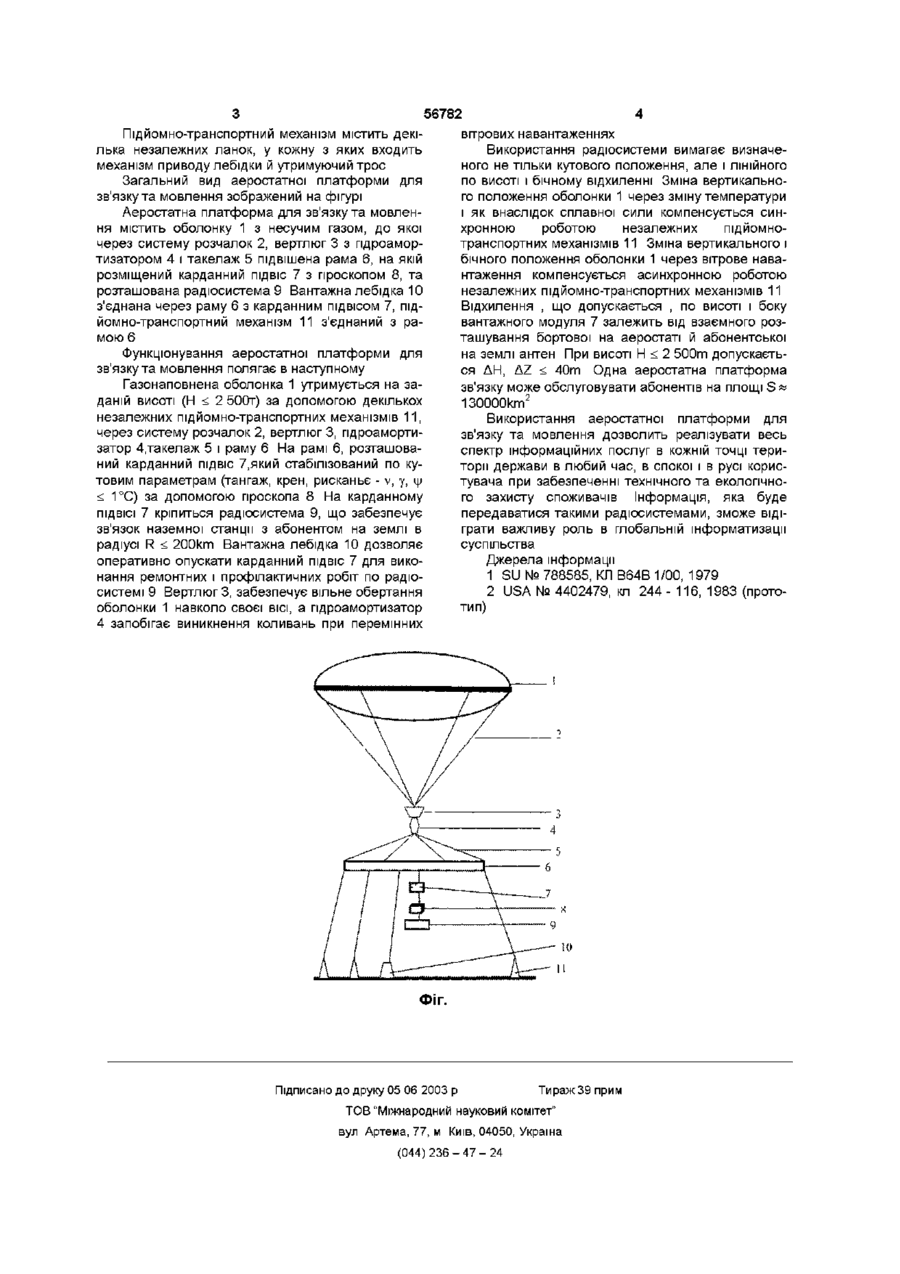

1 Аеростатна платформа для зв'язку та мовлення, що містить оболонку з несучим газом, раму з карданним ПІДВІСОМ І гіроскопом, на якій розташована радіосистема, а також систему розчалок із підйомно-транспортним механізмом, яка відрізняється тим, що додатково містить послідовно з'єднані вертлюг із пдроамортизатором і такелаж між системою розчалок і рамою, а також вантажну наземну лебідку, з'єднану через раму з карданним ПІДВІСОМ, причому підйомно-транспортний механізм виконаний багатоланковим 2 Аеростатна платформа зв'язку за п 1, яка відрізняється тим, що підйомно-транспортний механізм містить декілька незалежних ланок, у кожну з яких входить механізм приводу лебідки та утримуючий трос Винахід відноситься до аеростатичних літальних апаратів, які використовують аеростатичну піднімальну силу для тривалого транспортування на висоту вантажного модуля з різним устаткуванням зв'язку Відомий аеростат - радювідбивач, що містить тороїдальну оболонку з несучим газом, усередині якого кріпиться радювідбивач [1] Така схема використання аеростата мало придатна для забезпечення зв'язку від станції, яка передає сигнал до абонента, внаслідок її довільного положення в атмосфері Відома також аеростатна платформа спостереження, яка містить оболонку з несучим газом, усередині якого розташована рама з карданним ПІДВІСОМ і гіроскопом, на якому знаходиться радіосистема, а також систему розчалок з підйомнотранспортним механізмом, при цьому підвіска радіосистеми обладнана таким чином, що забезпечує задане положення по кутовим параметрам незалежно від коливань аеростата по тангажу, крену, або рисканью Прив'язний трос забезпечує механічний і електричний зв'язок аеростата з наземною станцією [2] Недоліками прототипу аеростатної платформи спостереження, які перешкоджають досягненню очікуваного технічного результату є недостатня стабілізація радіосистеми по ЛІНІЙНИМ параметрам бічне і вертикальне зміщення від зовнішнього впливу, недостатня перешкодостійкість при знахо дженні абонента зв'язку на землі, внаслідок створення перешкод металевими елементами конструкції системи розчалок з підйомно-транспортним механізмом, який знаходиться нижче радіосистеми По функції застосування винаходу по призначенню це буде не спостереження, а передача сигналу від наземної станції до абонента через аеростатну платформу тому на відміну від назви прототипу заміняємо слово "спостереження" на "зв'язок" В основу винаходу поставлено задачу удосконалити аеростатну платформу зв'язку, технічним результатом чого є підвищення рівня стабілізації радіосистеми по кутовим і ЛІНІЙНИМ ступеням свободи, оперативний доступ до радіосистеми і за рахунок цього можливо забезпечити аналогове та цифрове теле-радюмовлення, передачу даних, передачу цифрового телефонного трафіку тощо Поставлена задача вирішується тим, що аеростатна платформа для зв'язку та мовлень, яка містить оболонку з несучим газом, раму з карданним ПІДВІСОМ і гіроскопом, на якій розташована радіосистема, а також система розчалок з підйомно-транспортним механізмом, згідно з винаходом додатково містить послідовно з'єднані вертлюг з пдроамортизатором і такелаж між системою розчалок і рамою, а також вантажну наземну лебідку, з'єднану через раму з вантажним модулем, причому підйомно-транспортний механізм виконаний багатоланковим 00 (О ю 56782 Підйомно-транспортний механізм містить декілька незалежних ланок, у кожну з яких входить механізм приводу лебідки й утримуючий трос Загальний вид аеростатної платформи для зв'язку та мовлення зображений на фігурі Аеростатна платформа для зв'язку та мовлення містить оболонку 1 з несучим газом, до якої через систему розчалок 2, вертлюг 3 з пдроамортизатором 4 і такелаж 5 підвішена рама 6, на якій розміщений карданний ПІДВІС 7 з гіроскопом 8, та розташована радіосистема 9 Вантажна лебідка 10 з'єднана через раму 6 з карданним ПІДВІСОМ 7, підйомно-транспортний механізм 11 з'єднаний з рамою 6 Функціонування аеростатної платформи для зв'язку та мовлення полягає в наступному Газонаповнена оболонка 1 утримується на заданій висоті (Н < 2 500т) за допомогою декількох незалежних підйомно-транспортних механізмів 1 1 , через систему розчалок 2, вертлюг 3, пдроамортизатор 4,такелаж 5 і раму 6 На рамі 6, розташований карданний ПІДВІС 7,ЯКИЙ стабілізований по кутовим параметрам (тангаж, крен, рисканьє - v, у, \\і < 1°С) за допомогою гіроскопа 8 На карданному ПІДВІСІ 7 кріпиться радіосистема 9, що забезпечує зв'язок наземної станції з абонентом на землі в радіусі R < 200km Вантажна лебідка 10 дозволяє оперативно опускати карданний ПІДВІС 7 для виконання ремонтних і профілактичних робіт по радіосистемі 9 Вертлюг 3, забезпечує вільне обертання оболонки 1 навколо своєї ВІСІ, а пдроам орти затор 4 запобігає виникнення коливань при перемінних вітрових навантаженнях Використання радіосистеми вимагає визначеного не тільки кутового положення, але і ЛІНІЙНОГО по висоті і бічному відхиленні Зміна вертикального положення оболонки 1 через зміну температури і як внаслідок сплавної сили компенсується синхронною роботою незалежних підйомнотранспортних механізмів 11 Зміна вертикального і бічного положення оболонки 1 через вітрове навантаження компенсується асинхронною роботою незалежних підйомно-транспортних механізмів 11 Відхилення , що допускається , по висоті і боку вантажного модуля 7 залежить від взаємного розташування бортової на аеростаті й абонентської на землі антен При висоті Н < 2 5 0 0 т допускається ДН, UZ < 4 0 т Одна аеростатна платформа зв'язку може обслуговувати абонентів на площі S « 130000km 2 Використання аеростатної платформи для зв'язку та мовлення дозволить реалізувати весь спектр інформаційних послуг в кожній точці території держави в любий час, в спокої і в русі користувача при забезпеченні технічного та екологічного захисту споживачів Інформація, яка буде передаватися такими радіосистемами, зможе відіграти важливу роль в глобальній інформатизації суспільства Джерела інформації тип) 1 SU № 788585, КЛ В64В 1/00, 1979 2 USA № 4402479, кл 244-116, 1983 (прото ФІГ. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
