Глибинний пневмовібратор

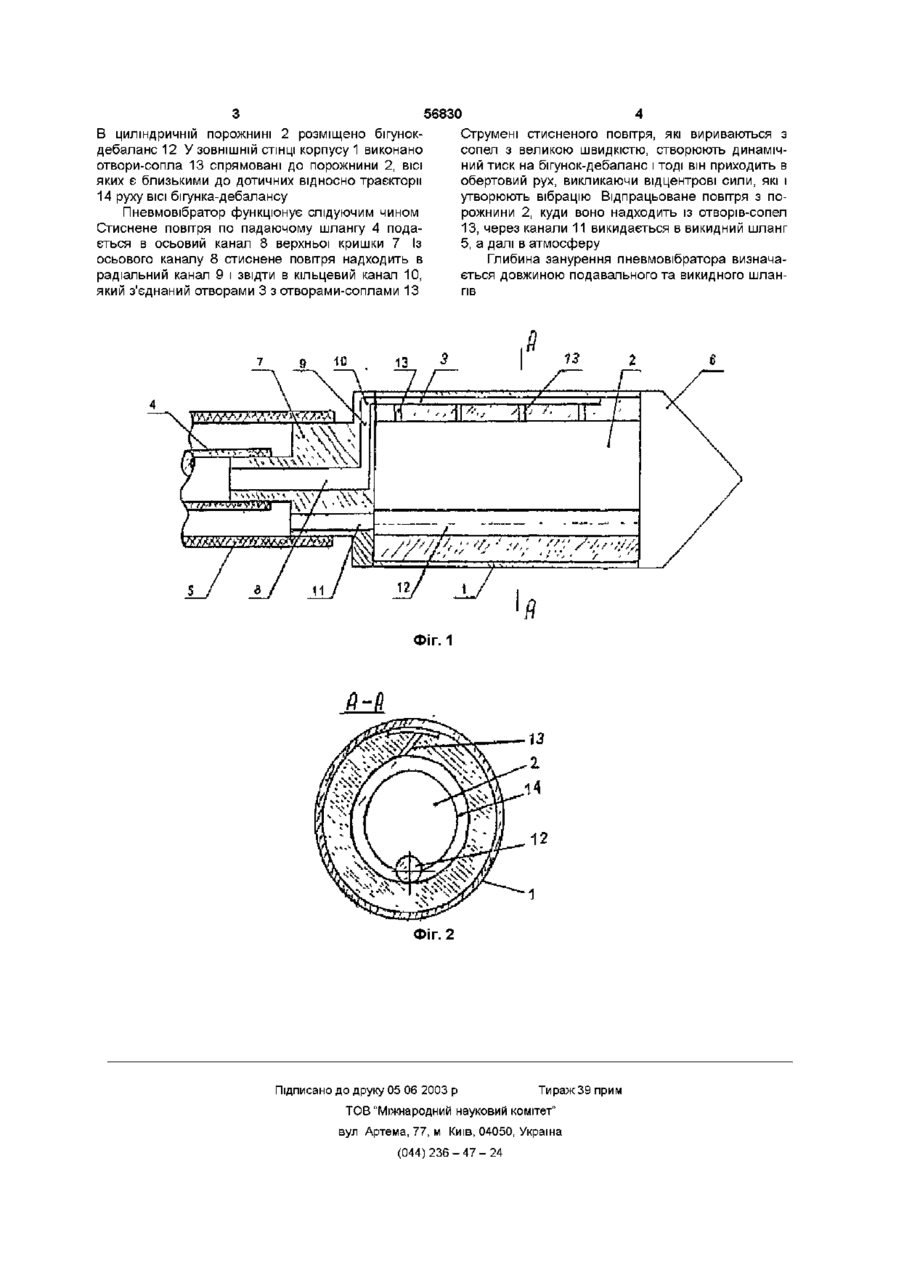

Глибинний пневмовібратор, що містить порожнистий корпус з внутрішньою циліндричною порожниною та системою повітряних каналів, подавальний та викидний шланги, нижню та верхню кришки з подавальними та викидними каналами, бігунок-дебаланс, який відрізняється тим, що бігунок-дебаланс виконано у формі циліндра і вільно, без кінематичного зв'язку з іншими деталями, розміщено у внутрішній циліндричній порожнині корпусу, у ЗОВНІШНІЙ СТІНЦІ корпусу виконано отвори-сопла, спрямовані до порожнини і осі яких є близькими до дотичних відносно траєкторії руху осі бігунка-дебаланса Винахід відноситься до обладнання для виготовлення залізобетонних конструкцій, наприклад для виготовлення тонкостінних густоармованих панелей Відомий глибинний віброзбуджувач (див кн «Вибрационные машины и процессы в строительстве», В А Бауман, И И Быховский и др М , «Высшая школа», 1977, стр 143, рис 66), який містить приводний шпиндель, з'єднаний через гумову муфту-шарнір зі штангою бігунка, конічною внутрішньою поверхнею, яка являється біговою доріжкою бігунка Недоліками такого віброзбуджувача є недовговічний привід через гнучкий вал та складність конструкції Найбільш близьким по технічній суті до об'єкту, який заявляється є глибинний віброзбуджувач з пневмоприводом (див кн «Строительные машины и монтажное оборудование», В Д Мартынов и др М , «Машиностроение», 1990, стр 220, рис 153), який містить вмонтований в корпус пневмодвигун, подаючий та викидний шланги, бігунок-дебаланс Недоліком такого пневмовібратора є складність його конструкції, що ускладнює виготовлення таких пневмовібраторів з відносно малим діаметром вібронаконечника, які необхідні при ущільненні густоармованного бетону В основу винаходу поставлено завдання створення пневмовібратора, в якому завдяки ЗМІНІ конструкції, а саме виконання бігунка-дебалансу у формі циліндра та розміщення його вільно у внутрішній циліндричній порожнині корпусу та виконання в ЗОВНІШНІЙ СТІНЦІ корпусу отворів-сопел під необхідним кутом відносно радіусу циліндричної порожнини корпусу забезпечує можливість створення пневмовібратора з необхідним, відносно малим діаметром вібронаконечника Поставлене завдання вирішується тим, що в глибинному пневмовібраторі, що містить порожнистий корпус з внутрішньою циліндричною порожниною та системою повітряних каналів, подавальний та викидний шланги, нижню та верхню кришки з подавальними та викидними каналами, бігунокдебаланс, виконано у формі циліндра і вільно, без кінематичного зв'язку з іншими деталями, розміщено у внутрішній циліндричній порожнині корпусу, а у ЗОВНІШНІЙ СТІНЦІ корпусу виконано отворисопла спрямовані до порожнини і, ВІСІ ЯКИХ Є близькими до дотичних відносно траєкторії руху ВІСІ бігунка-дебалансу Виконання бігунка-дебалансу у формі циліндра та приведення його в обертовий рух за допомогою струменів стисненого повітря, дозволяє значно спростити конструкцію глибинного пневмовібратора, що в свою чергу дозволяє створити глибинний пневмовібратор з відносно малим діаметром вібронаконечника Винахід пояснюється кресленнями, де на Фіг 1 приведено подовжній розріз пневмовібратора На Фіг 2 приведено поперечний розріз механізму Глибинний пневмовібратор містить корпус 1 з внутрішньою циліндричною порожниною 2 та системою повітряних каналів 3, подавальний 4 та викидний 5 шланги Знизу та зверху корпус закрито кришками нижньою 6 та верхньою 7, яка містить повітряні канали подавальні 8, 9та 10 і викидні 11 О со 00 (О ю 56830 Струмені стисненого повітря, які вириваються з дебаланс12 У ЗОВНІШНІЙ СТІНЦІ корпусу 1 виконано сопел з великою швидкістю, створюють динамічотвори-сопла 13 спрямовані до порожнини 2, ВІСІ ний тиск на бігунок-дебаланс і тоді він приходить в яких є близькими до дотичних відносно траєкторії обертовий рух, викликаючи відцентрові сили, які і 14 руху ВІСІ бігунка-дебалансу утворюють вібрацію Відпрацьоване повітря з порожнини 2, куди воно надходить із отворів-сопел Пневмовібратор функціонує слідуючим чином 13, через канали 11 викидається в викидний шланг Стиснене повітря по падаючому шлангу 4 пода5, а далі в атмосферу ється в осьовий канал 8 верхньої кришки 7 Із осьового каналу 8 стиснене повітря надходить в Глибина занурення пневмовібратора визначарадіальний канал 9 і звідти в кільцевий канал 10, ється довжиною подавального та викидного шланякий з'єднаний отворами 3 з отворами-соплами 13 гів В циліндричній порожнині 2 розміщено бігунок 9 10 13 13 Фіг. 1 Фіг. 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вуп Артема, 77, м Київ, 04050, Україна (044)236-47-24
