Форма для виготовлення бетонних виробів

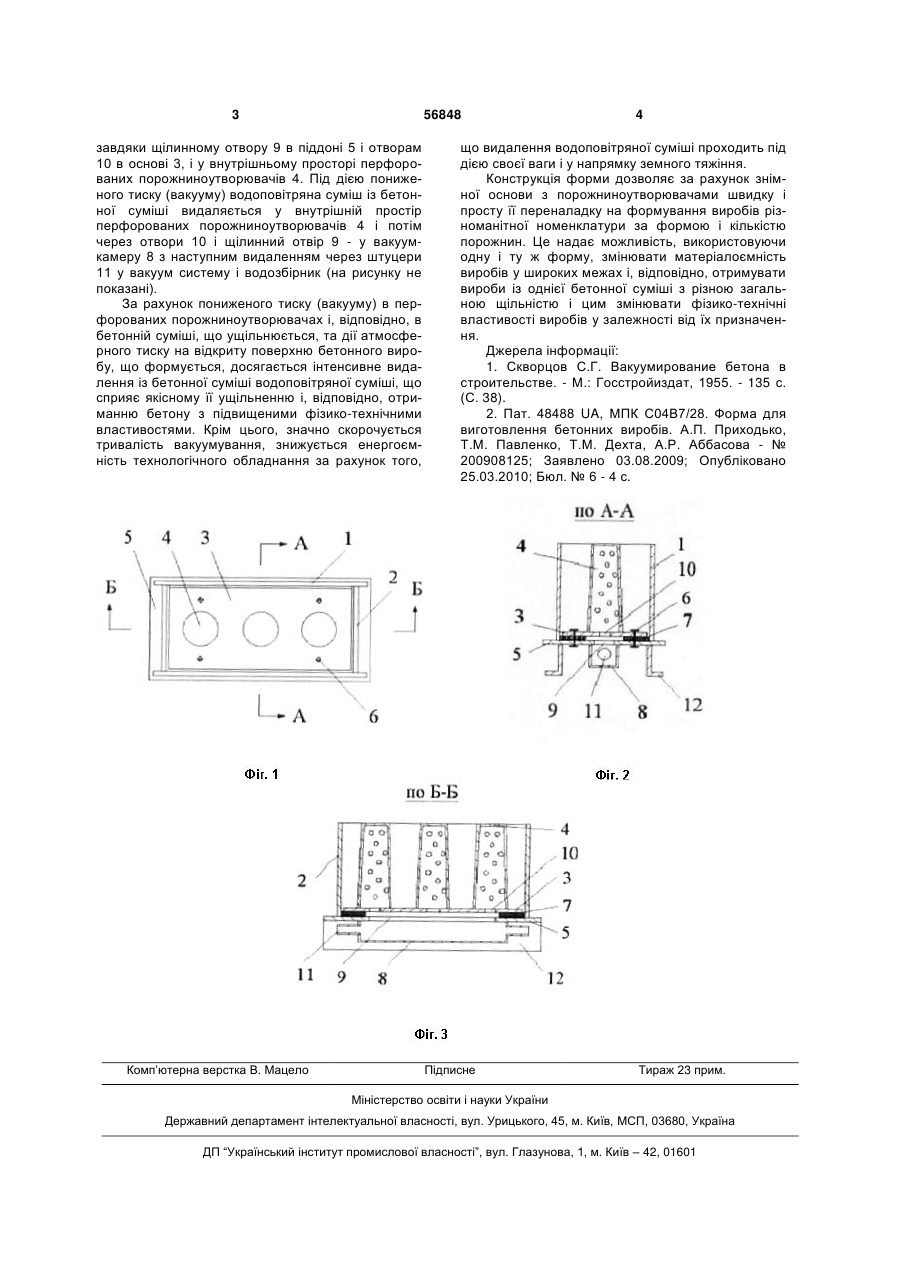

Форма для виготовлення бетонних виробів, що містить поздовжні і торцеві борти та піддон з вакуум-камерою, перфоровані порожниноутворювачі, яка відрізняється тим, що перфоровані порожниноутворювачі розташовані на додатковій знімній основі, а їх внутрішній простір з'єднаний з вакуум-камерою через щілинний отвір в піддоні та отвори в знімній основі. (19) (21) u201009346 (22) 26.07.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ПРИХОДЬКО АНАТОЛІЙ ПЕТРОВИЧ, ПАВЛЕНКО ТЕТЯНА МИХАЙЛІВНА, АББАСОВА АНАСТАСІЯ РУСЛАНІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 56848 завдяки щілинному отвору 9 в піддоні 5 і отворам 10 в основі 3, і у внутрішньому просторі перфорованих порожниноутворювачів 4. Під дією пониженого тиску (вакууму) водоповітряна суміш із бетонної суміші видаляється у внутрішній простір перфорованих порожниноутворювачів 4 і потім через отвори 10 і щілинний отвір 9 - у вакуумкамеру 8 з наступним видаленням через штуцери 11 у вакуум систему і водозбірник (на рисунку не показані). За рахунок пониженого тиску (вакууму) в перфорованих порожниноутворювачах і, відповідно, в бетонній суміші, що ущільнюється, та дії атмосферного тиску на відкриту поверхню бетонного виробу, що формується, досягається інтенсивне видалення із бетонної суміші водоповітряної суміші, що сприяє якісному її ущільненню і, відповідно, отриманню бетону з підвищеними фізико-технічними властивостями. Крім цього, значно скорочується тривалість вакуумування, знижується енергоємність технологічного обладнання за рахунок того, Комп’ютерна верстка В. Мацело 4 що видалення водоповітряної суміші проходить під дією своєї ваги і у напрямку земного тяжіння. Конструкція форми дозволяє за рахунок знімної основи з порожниноутворювачами швидку і просту її переналадку на формування виробів різноманітної номенклатури за формою і кількістю порожнин. Це надає можливість, використовуючи одну і ту ж форму, змінювати матеріалоємність виробів у широких межах і, відповідно, отримувати вироби із однієї бетонної суміші з різною загальною щільністю і цим змінювати фізико-технічні властивості виробів у залежності від їх призначення. Джерела інформації: 1. Скворцов С.Г. Вакуумирование бетона в строительстве. - М.: Госстройиздат, 1955. - 135 с. (С. 38). 2. Пат. 48488 UA, МПК С04В7/28. Форма для виготовлення бетонних виробів. А.П. Приходько, Т.М. Павленко, Т.М. Дехта, А.Р. Аббасова - № 200908125; Заявлено 03.08.2009; Опубліковано 25.03.2010; Бюл. № 6 - 4 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
