Багатомісна касетна форма для виготовлення виробів з бетонних сумішей

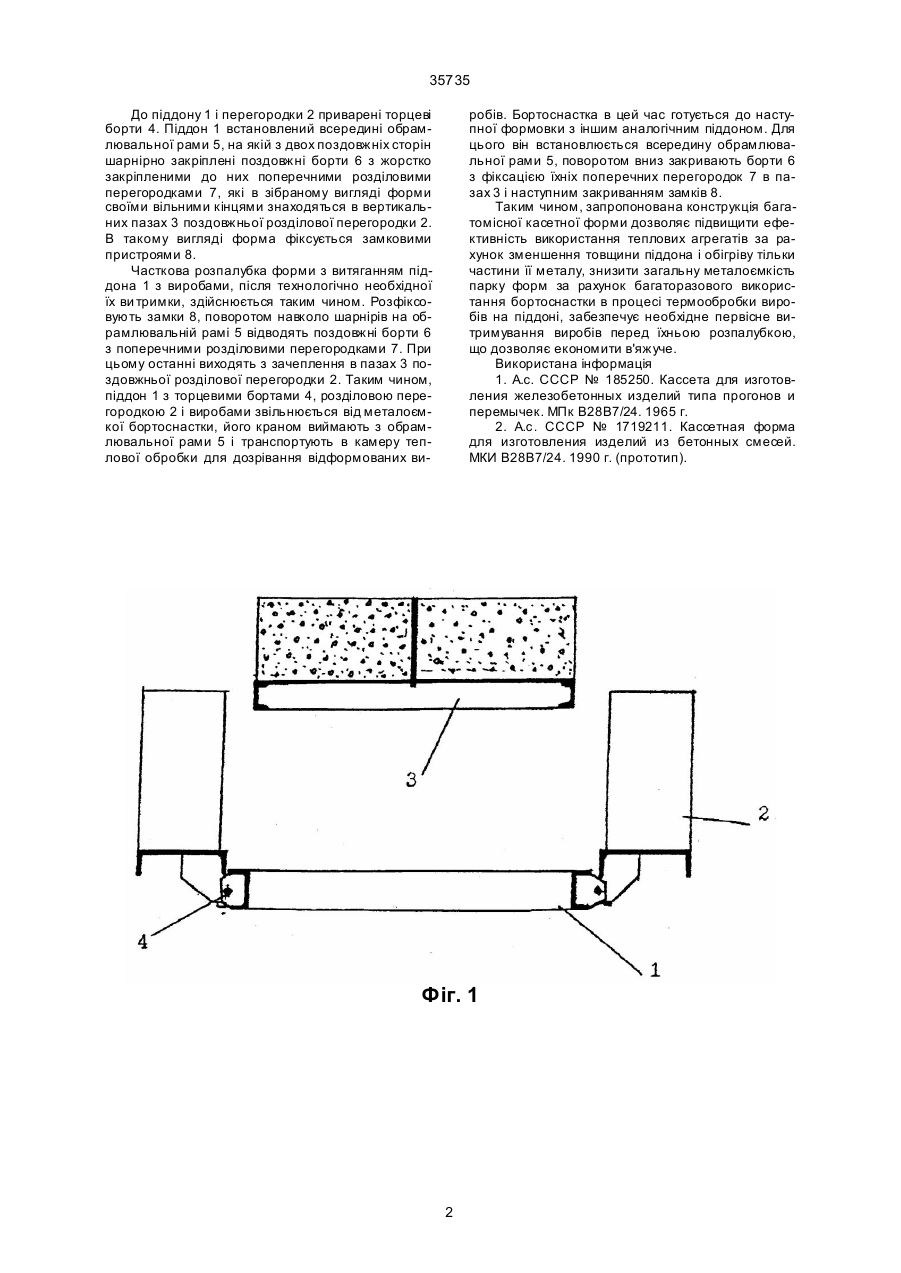

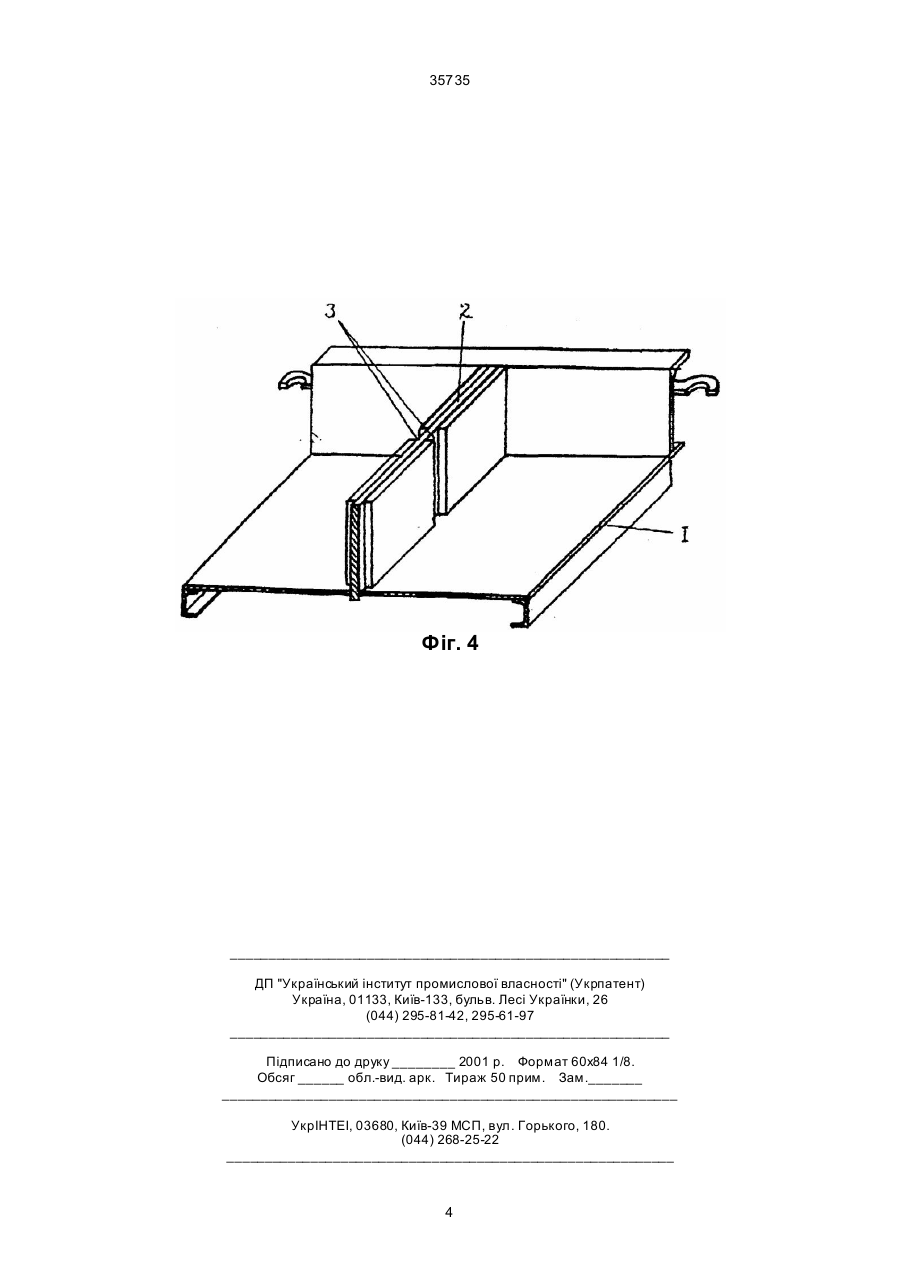

Багатомісна касетна форма для виготовлення виробів з бетонних сумішей, яка містить земний 35735 До піддону 1 і перегородки 2 приварені торцеві борти 4. Піддон 1 встановлений всередині обрамлювальної рами 5, на якій з двох поздовжніх сторін шарнірно закріплені поздовжні борти 6 з жорстко закріпленими до них поперечними розділовими перегородками 7, які в зібраному вигляді форми своїми вільними кінцями знаходяться в вертикальних пазах 3 поздовжньої розділової перегородки 2. В такому вигляді форма фіксується замковими пристроями 8. Часткова розпалубка форми з витяганням піддона 1 з виробами, після технологічно необхідної їх ви тримки, здійснюється таким чином. Розфіксовують замки 8, поворотом навколо шарнірів на обрамлювальній рамі 5 відводять поздовжні борти 6 з поперечними розділовими перегородками 7. При цьому останні виходять з зачеплення в пазах 3 поздовжньої розділової перегородки 2. Таким чином, піддон 1 з торцевими бортами 4, розділовою перегородкою 2 і виробами звільнюється від металоємкої бортоснастки, його краном виймають з обрамлювальної рами 5 і транспортують в камеру теплової обробки для дозрівання відформованих ви робів. Бортоснастка в цей час готується до наступної формовки з іншим аналогічним піддоном. Для цього він встановлюється всередину обрамлювальної рами 5, поворотом вниз закривають борти 6 з фіксацією їхніх поперечних перегородок 7 в пазах 3 і наступним закриванням замків 8. Таким чином, запропонована конструкція багатомісної касетної форми дозволяє підвищити ефективність використання теплових агрегатів за рахунок зменшення товщини піддона і обігріву тільки частини її металу, знизити загальну металоємкість парку форм за рахунок багаторазового використання бортоснастки в процесі термообробки виробів на піддоні, забезпечує необхідне первісне витримування виробів перед їхньою розпалубкою, що дозволяє економити в'яжуче. Використана інформація 1. А.с. СССР № 185250. Кассета для изготовления железобетонных изделий типа прогонов и перемычек. МПк В28В7/24. 1965 г. 2. А.с. СССР № 1719211. Кассетная форма для изготовления изделий из бетонных смесей. МКИ В28В7/24. 1990 г. (прототип). Фіг. 1 2 35735 Фіг. 2 Фіг. 3 3 35735 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
