Касетна форма для виготовлення виробів із бетонних сумішей

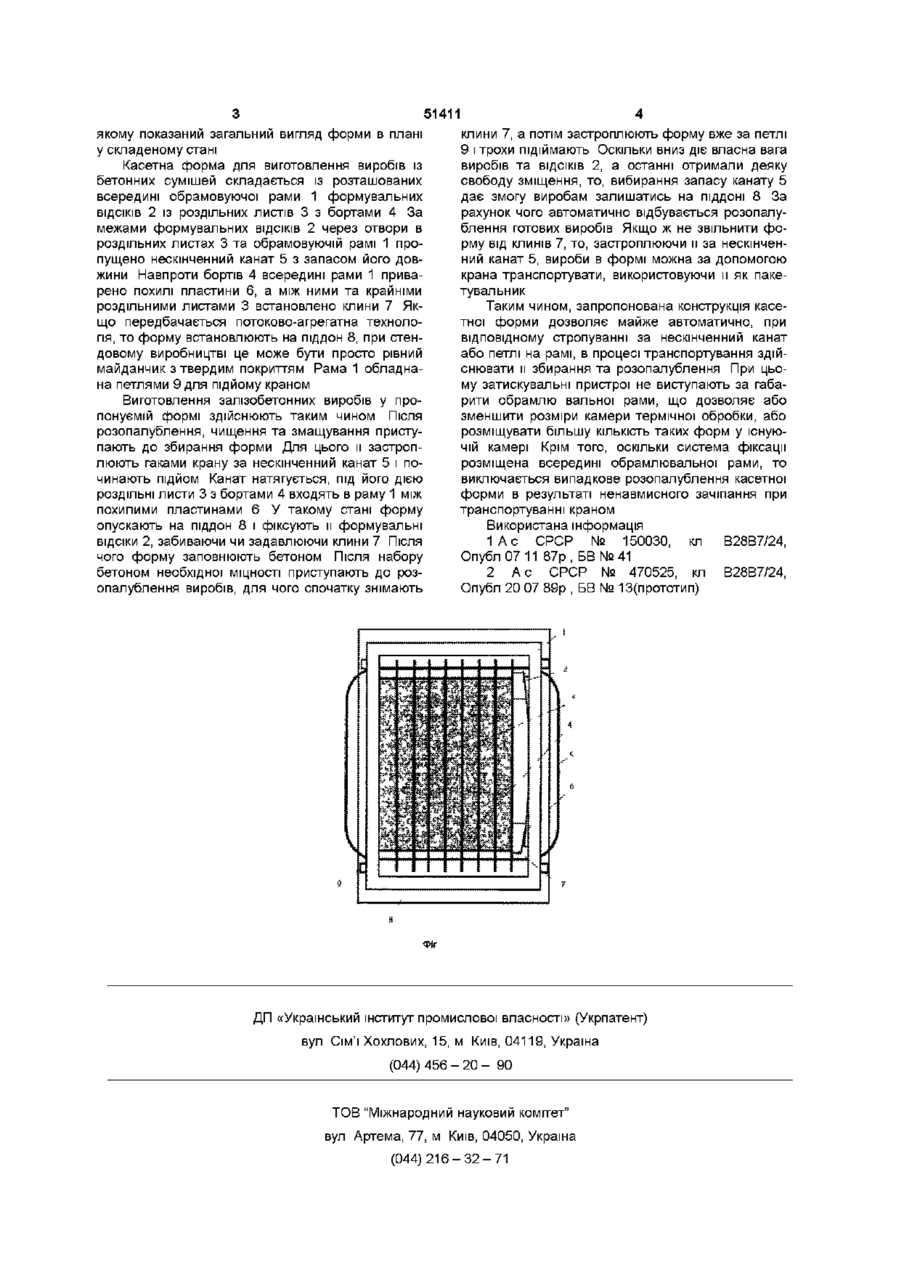

Касетна форма для виготовлення виробів із бетонних сумішей, яка містить розташовані всередині обрамовуючої рами формувальні ВІДСІКИ ІЗ роздільних листів з бортами і пристрій для стягування у вигляді нескінченного каната, пропущеного через отвори у обрамовуючій рамі та роздільних листах за бортами формувальних ВІДСІКІВ, та упори між рамою та крайніми формувальними відсіками, яка відрізняється тим, що упори виконані у вигляді розташованих навпроти бортів клинів через який пропущено канат В даній конструкції, петлі для стропування вже не збільшують габарит форми по висоті, але тепер він зростає по ширині, що знову зменшує КІЛЬКІСТЬ форм у камері теплової обробки Основою винаходу є задача удосконалення касетної форми для виготовлення виробів із бетонних сумішей, в якій особливості виконання та розташування конструктивних елементів досягають зменшення габаритів та підвищується надійність їїроботи Поставлена задача вирішується тим, що касетна форма для виготовлення виробів із бетонних сумішей складається із розташованих всередині обрамовуючої рами формувальних ВІДСІКІВ ІЗ роздільних листів з бортами і пристрою для стягування у вигляді нескінченного канату, прпущеного через отвори у обрамовуючій рамі та роздільних листах за бортами формувальних ВІДСІКІВ, та упорів між рамою та крайніми формувальними відсіками, згідно з винаходом упори виконані у вигляді розташованих навпроти бортів клинів Така конструктивна схема затиснення формувальних ВІДСІКІВ всередині обрамовуючої рами дозволяє, без збільшення габаритів, забезпечити надійне зімкнення та фіксацію зібраної форми При цьому клини необхідно обов'язково встановлювати навпроти бортів, інакше при збиранні форми можливе деформування її крайніх ВІДСІКІВ, ЩО зробить неможливим и розопалублення після твердіння бетону Суть винаходу пояснюється кресленням, на ю 51411 якому показаний загальний вигляд форми в плані у складеному стані Касетна форма для виготовлення виробів із бетонних сумішей складається із розташованих всередині обрамовуючої рами 1 формувальних ВІДСІКІВ 2 із роздільних листів 3 з бортами 4 За межами формувальних ВІДСІКІВ 2 через отвори в роздільних листах 3 та обрамовуючій рамі 1 пропущено нескінченний канат 5 з запасом його довжини Навпроти бортів 4 всередині рами 1 приварено похилі пластини 6, а між ними та крайніми роздільними листами 3 встановлено клини 7 Якщо передбачається потоково-агрегатна технологія, то форму встановлюють на піддон 8, при стендовому виробництві це може бути просто рівний майданчик з твердим покриттям Рама 1 обладнана петлями 9 для підйому краном Виготовлення залізобетонних виробів у пропонуємій формі здійснюють таким чином Після розопалублення, чищення та змащування приступають до збирання форми Для цього м застроплюють гаками крану за нескінченний канат 5 і починають підйом Канат натягується, під його дією роздільні листи 3 з бортами 4 входять в раму 1 між похилими пластинами 6 У такому стані форму опускають на піддон 8 і фіксують м формувальні ВІДСІКИ 2, забиваючи чи задавлюючи клини 7 Після чого форму заповнюють бетоном Після набору бетоном необхідної МІЦНОСТІ приступають до розопалублення виробів, для чого спочатку знімають клини 7, а потім застроплюють форму вже за петлі 9 і трохи підіймають Оскільки вниз діє власна вага виробів та ВІДСІКІВ 2, а останні отримали деяку свободу зміщення, то, вибирання запасу канату 5 дає змогу виробам залишатись на ПІДДОНІ 8 За рахунок чого автоматично відбувається розопалублення готових виробів Якщо ж не звільнити форму від клинів 7, то, застроплюючи м за нескінченний канат 5, вироби в формі можна за допомогою крана транспортувати, використовуючи и як пакетувальник Таким чином, запропонована конструкція касетної форми дозволяє майже автоматично, при відповідному стропуванні за нескінченний канат або петлі на рамі, в процесі транспортування здійснювати м збирання та розопалублення При цьому затискувальні пристрої не виступають за габарити обрамлю вальної рами, що дозволяє або зменшити розміри камери термічної обробки, або розміщувати більшу КІЛЬКІСТЬ таких форм у існуючій камері Крім того, оскільки система фіксації розміщена всередині обрамлювальної рами, то виключається випадкове розопалублення касетної форми в результаті ненавмисного зачіпання при транспортуванні краном Використана інформація 1Ас СРСР № 150030, кл Опубл 07 11 87р, БВ№41 2 Ас СРСР № 470525, кл Опубл 20 07 89р , БВ № 13(прототип) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 В28В7/24, В28В7/24,
