Телевізійний приціл для стрілецької зброї

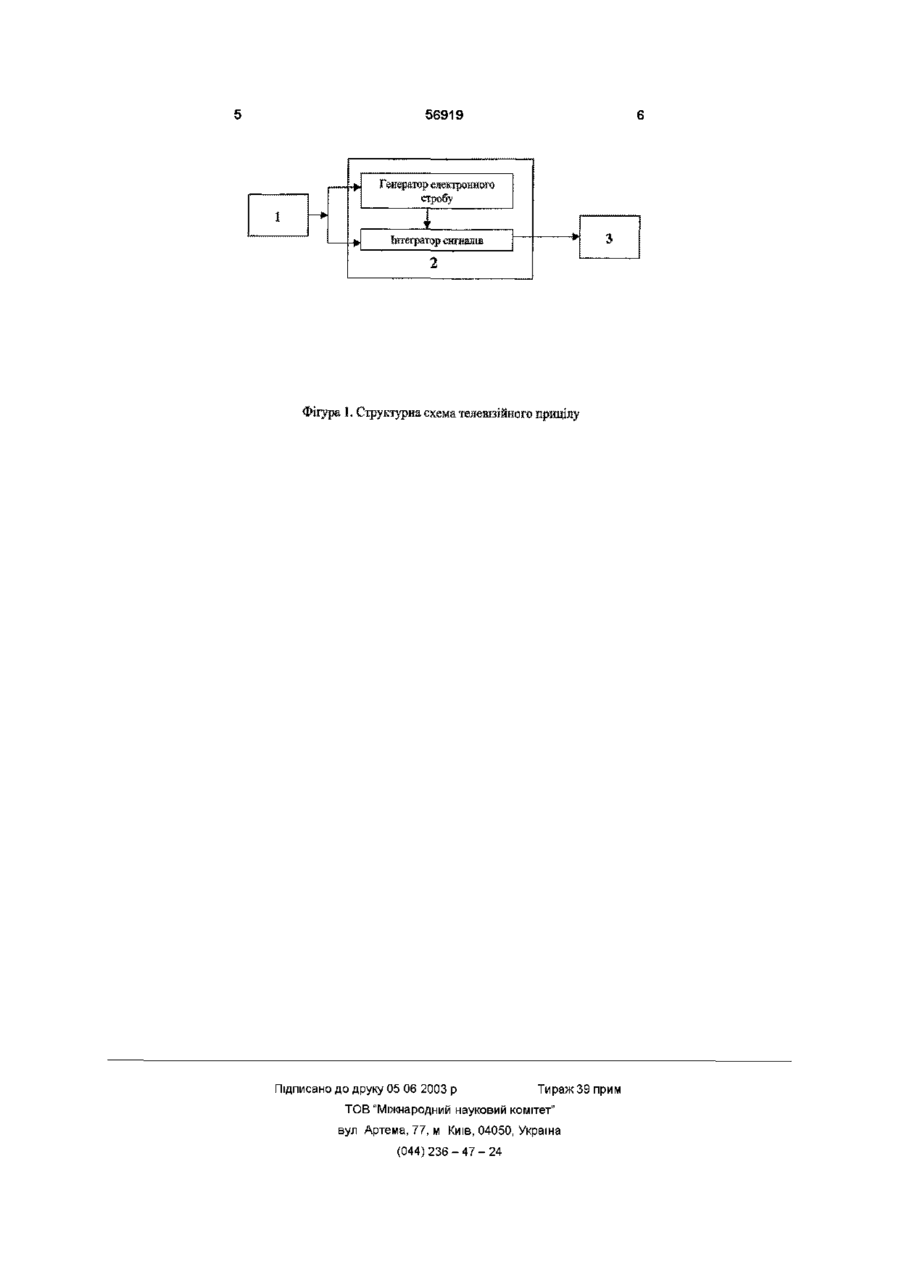

Телевізійний приціл для стрілецької зброї, що складається з окремих функціональних блоків, який відрізняється тим, що містить блок формування зображення як телевізійну камеру, блок формування електронної позначки, який складається з джерела живлення, генератора електронного стробу і інтегратора сигналів, та блок відображення відеоінформацм, а відеозображення формується як повний відеосигнал з електронною позначкою Винахід відноситься до озброєння і може знайти застосування в стрілецькій зброї для ведення ближнього бою ВІДОМІ технічні рішення, спрямовані на підвищення оперативності та точності прицілювання зброї Вони стосуються оптичних прицілів - коліматорного (Патент UA №37105 Спосіб підвищення точності прицілювання стрілецької зброї МПК F41G5/16 Надр 16 04 2001 Бюл №3) та телескопічного (Патент UА №40448 Спосіб наведення стрілецької зброї за допомогою встановленого на ній телескопічного прицілу МПК F41G5/16 Надр 16 07 2002 Бюл №6) Такі оптичні приціли не використовуються у зброї для ближнього бою оскільки мають великі вагу та габарити Відомий прицільний пристрій, який завдяки зниженню масогабаритних характеристик може використовуватись у засобах ближнього бою (Патент RU №2082202 Оптическое прицельное устройство МПК F41G3/00 Опубл 20 061997) Конструкція пристрою забезпечує його використання в широкому діапазоні освітлення, дальності стрільби та кутів прицілювання, але під час стрільби стрілок повинен знаходитись на лінії прицілювання, отже не забезпечується його безпека ВІДОМІ технічні рішення, які дозволяють вести стріляння без прямого візуального контакту стрілка з ціллю В стрілецькій зброї зі зміщеним стволом (Патент UA №39569 Спосіб прицілювання і стрілецька зброя зі зміщеним стволом для його реалізації МПК F41G1/38, Надр 15 06 2001 Бюл №5) ця задача вирішується шляхом додаткового оснащення зброї перископічною оптичною систе мою, яка встановлюється у верхній частині приклада, що має злам у вертикальній площині, який зміщує приклад по висоті на величину відстані між віддзеркалюючими оптичними елементами В верхній частині приклада також встановлено поворотний пристрій, який забезпечує можливість повороту зброї відносно приклада навколо осі, паралельної лінії прицілювання, що дозволяє вести стрільбу з укриття з різними межами захищеності Даний винахід призначений для використання в стрілецькій зброї типу гвинтівка, карабін, автомат, кулемет Вага та габарити оптичної системи і поворотного пристрою не дозволяють використовувати їх у зброї для ближнього бою Для ведення снайперського вогню перископічна оптична система доповнюється телескопічної системою, що додатково збільшує вагу та габарити прицільної системи ВІДОМІ також коліматорний приціл (Патент UA №22423 Коліматорний приціл МПК F41G3/16, G02D27/00 Надр 30 06 1998 Бюл №3) та спосіб прицілювання з його використанням (Патент UA №12618 Спосіб прицілювання стрілецької зброї МПК F41G3/16 Надр 28 02 1997 Бюл №1), які забезпечують прицілювання без прямого візуального контакту стрілка з ціллю Це обумовлено конструкцією оптичної системи прицілу та наявністю механізму, що дозволяє змінювати положення прицілу відносно оптичної ВІСІ об'єктиву Проте така зброя в меншій мірі підвищує безпеку стрілка, ніж приціл, який заявляється, оскільки дозволяє відступати від краю прикриття лише на відстань, що дорівнює довжині корпуса прицілу Цей приціл (О ю 56919 собою за допомогою кабелів При цьому вихід тене можна використовувати для оперативної стрілевізійної камери з'єднаний з інтегратором сигнальби в умовах обстановки, що швидко змінюється, лів та генератором електронного стробу, який в тому що переключення прицілу в інший режим свою чергу з'єднаний з інтегратором, що з'єднаний стрільби здійснюється шляхом механічної перез блоком формування відео зображення становки корпусу прицілу в необхідне положення Крім того приціли за патентами України Суттєвими ознаками винаходу є те, що приціл №39569 та 22423 не підвищують точність приціскладається з окремих функціональних блоків, а лювання в порівнянні з іншими прицілами таких саме з блоку формування зображення, блоку фотипів рмування електронної позначки та блоку відображення відеоінформацм, а відео зображення форНайбільш близькою до прицілу, що заявляєтьмується у вигляді повного відеосигналу з ся, за технічним вирішенням завдання підвищення електронною позначкою безпеки стрілка при ведені близького бою, є насадка для стрілкової зброї (Патент RU №2123656 Підвищення точності та оперативності приціНасадка Голодяєва МПК F41G3/16, F41G1/40, лювання забезпечується тим, що відео зображенG02B23/00 Опубл 20 06 1997), що містить окуляр, ня формується у вигляді повного відеосигналу з який прикріплюється до голови стрілка та об'єктив, прицільною позначкою Електричний сигнал з теякий прикріплюється до будь якого оптичного прилевізійної камери у вигляді повного відеосигналу цілу зброї Окуляр та об'єктив з'єднані за допомонадходить до генератора електронного стробу гою ВОЛОКОННИХ СВІТЛОВОДІВ блоку формування електронної позначки, який здійснює перелік елементів телевізійного зобраЗагальною суттєвою ознакою у цієї насадки та ження у строчках та перелік КІЛЬКОСТІ стрічок з поприцілу, що заявляється, є те, що пристрій форпередньо заданим коефіцієнтом лічення, що зумомування зображення - об'єктив та пристрій відовлює місцеположення сигналу електронного браження інформації - окуляр виконані у вигляді стробу в полі зору телевізійної камери, яке задаокремих блоків, що дозволяє вільно переміщати ється з точністю елемента розкладу телевізійного окуляр відносно об'єктиву без додаткової регулізображення, 3 генератора електронного стробу ровки, чим забезпечується зменшення часу орієнелектричний сигнал у вигляді сигналу яскравості тації зброї та можливість вести стрільбу з укриття надходить до інтегратора, де він сумується з поАле на відміну від прицілу, що заявляється, насадвним відеосигналом, що надходить з телевізійної ка Голодяєва не сприяє підвищенню точності прикамери Сумарний сигнал, з блоку формування цілювання електронної позначки надходить до блоку відоВ основу винаходу, що заявляється, поставбраження відеоінформацм, де висвітлюється об'лено задачу створення прицілу для стрілкової єкт спостереження з електронною позначкою призброї, в якому шляхом зміни конструкції прицілу та цілу Таким чином відбувається автоматизація способу формування зображення забезпечується процесу формування позначки прицілу, чим забезпідвищення безпеки стрільця та точності і операпечуються висока точність та оперативність стрітивності стрільби льби незалежно від досвіду та здібностей стрілка Ця задача вирішується у телевізійному прицілі для стрілецької зброї, який складається з окремих Підвищення безпеки стрілка зумовлене тим, функціональних блоків (Фіг) блоку формування що блок формування зображення можна вільно зображення (1), блоку формування електронної переміщати та віддаляти від блоку відображення позначки (2) та блоку відображення відеоінформавідеоінформацм на відстань, що дорівнює довжині цм (3) руки стрілка Це дозволяє вести прицілювання без прямого візуального контакту стрілка з ціллю та Блок формування зображення являє собою використовувати укриття з різними межами захикомпактну телевізійну камеру, що має кут зору щеності без будь якої регуліровки прицілу ВІДПОВІДНИЙ куту зору ока людини Камера закріплюється на стрілецькій зброї за допомогою вузла Для використання прицілу телекамеру закріптипу "Хвіст ластівки" люють на зброї, наприклад на пістолеті ''НМ", блок відображення відеоінформацм закріплюють на Блок формування електронної позначки типу шоломі або касці, блок формування електронної 'V складається з джерела живлення, генератора позначки - на поясному ремені та підключають електронного стробу та інтегратора сигналів Як кабелі, що їх зв'язують Прицілювання здійснюють джерело живлення використовують малогабаритшляхом поєднання зображення ЦІЛІ З зображенням ний нікель-кадмієвий акумулятор, як генератор позначки прицілу електронного стробу - цифровий лічильний пристрій, як інтегратор сигналів - диференційний підПрактичні випробування прицілу показали, що силювач зі зворотнім негативним зв'язком він може використовуватись при діапазоні освітлення 0,5 50000 люкс, в температурному інтерБлок відображення відеоінформацм являє совалі (-10) - 45°С Приціл забезпечує кут зору до 27 бою монокулярний пристрій, який кріпиться до градусів Термін його безперервної роботи станокаски або шолома стрілка вить не менше ніж 2 години Функціональні блоки прицілу з'єднуються між 56919 Генератор електронного стробу г 3 Інтегратор снгналів 2 Фігура 1. Структурна схема телевізійного прицілу Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
