Електростанція на морських хвилях

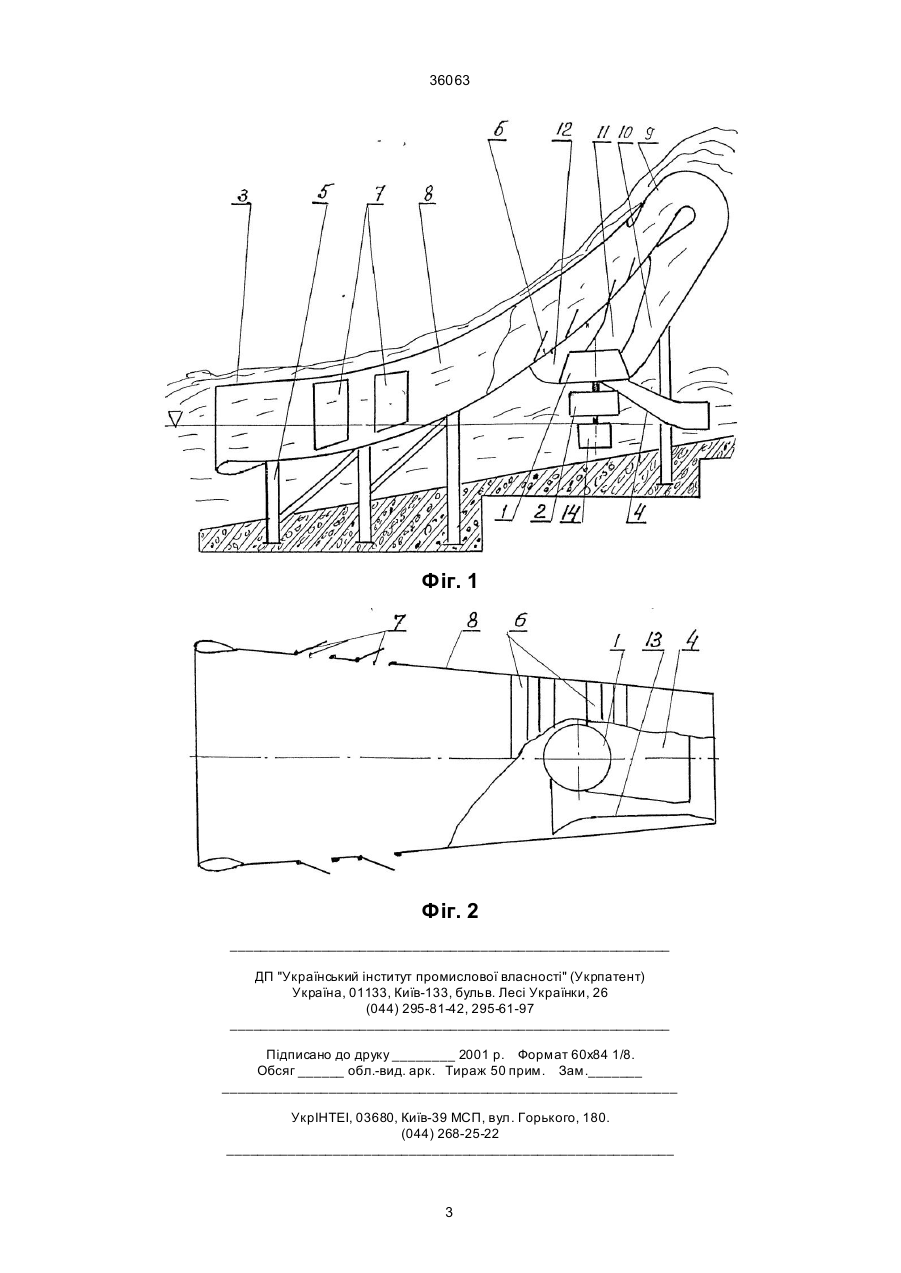

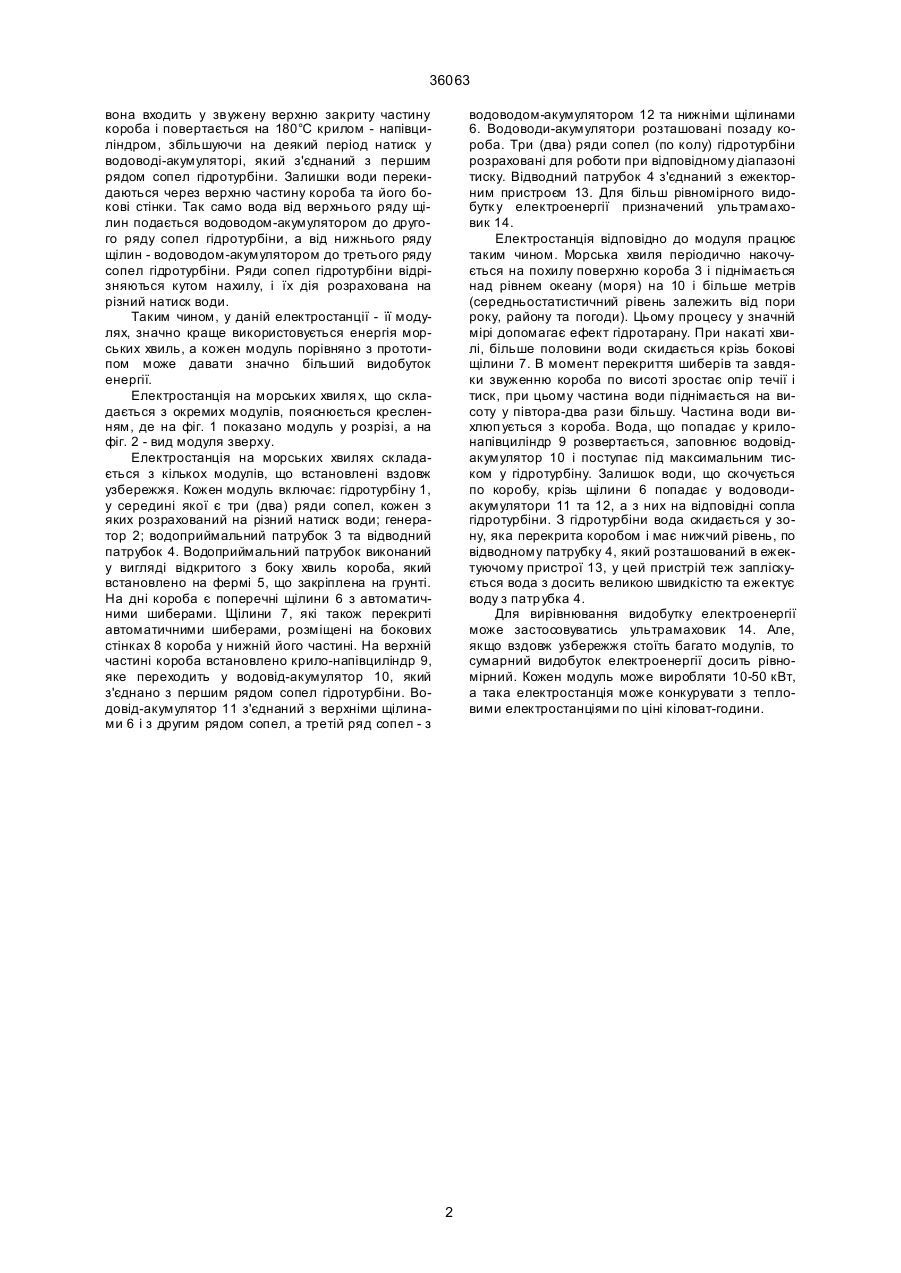

Електростанція на морських хвилях, яка складається з кількох модулів, що встановлені вздовж узбережжя, і кожен з яких включає гідротурбіну з генератором, до якої підключені водоприймальний 36063 вона входить у звужену верхню закриту частину короба і повертається на 180°С крилом - напівциліндром, збільшуючи на деякий період натиск у водоводі-акумуляторі, який з'єднаний з першим рядом сопел гідротурбіни. Залишки води перекидаються через верхню частину короба та його бокові стінки. Так само вода від верхнього ряду щілин подається водоводом-акумулятором до другого ряду сопел гідротурбіни, а від нижнього ряду щілин - водоводом-акумулятором до третього ряду сопел гідротурбіни. Ряди сопел гідротурбіни відрізняються кутом нахилу, і їх дія розрахована на різний натиск води. Таким чином, у даній електростанції - її модулях, значно краще використовується енергія морських хвиль, а кожен модуль порівняно з прототипом може давати значно більший видобуток енергії. Електростанція на морських хвиля х, що складається з окремих модулів, пояснюється кресленням, де на фіг. 1 показано модуль у розрізі, а на фіг. 2 - вид модуля зверху. Електростанція на морських хвилях складається з кількох модулів, що встановлені вздовж узбережжя. Кожен модуль включає: гідротурбіну 1, у середині якої є три (два) ряди сопел, кожен з яких розрахований на різний натиск води; генератор 2; водоприймальний патрубок 3 та відводний патрубок 4. Водоприймальний патрубок виконаний у вигляді відкритого з боку хвиль короба, який встановлено на фермі 5, що закріплена на грунті. На дні короба є поперечні щілини 6 з автоматичними шиберами. Щілини 7, які також перекриті автоматичними шиберами, розміщені на бокових стінках 8 короба у нижній його частині. На верхній частині короба встановлено крило-напівциліндр 9, яке переходить у водовід-акумулятор 10, який з'єднано з першим рядом сопел гідротурбіни. Водовід-акумулятор 11 з'єднаний з верхніми щілинами 6 і з другим рядом сопел, а третій ряд сопел - з водоводом-акумулятором 12 та нижніми щілинами 6. Водоводи-акумулятори розташовані позаду короба. Три (два) ряди сопел (по колу) гідротурбіни розраховані для роботи при відповідному діапазоні тиску. Відводний патрубок 4 з'єднаний з ежекторним пристроєм 13. Для більш рівномірного видобутк у електроенергії призначений ультрамаховик 14. Електростанція відповідно до модуля працює таким чином. Морська хвиля періодично накочується на похилу поверхню короба 3 і піднімається над рівнем океану (моря) на 10 і більше метрів (середньостатистичний рівень залежить від пори року, району та погоди). Цьому процесу у значній мірі допомагає ефект гідротарану. При накаті хвилі, більше половини води скидається крізь бокові щілини 7. В момент перекриття шиберів та завдяки звуженню короба по висоті зростає опір течії і тиск, при цьому частина води піднімається на висоту у півтора-два рази більшу. Частина води вихлюп ується з короба. Вода, що попадає у крилонапівциліндр 9 розвертається, заповнює водовідакумулятор 10 і поступає під максимальним тиском у гідротурбіну. Залишок води, що скочується по коробу, крізь щілини 6 попадає у водоводиакумулятори 11 та 12, а з них на відповідні сопла гідротурбіни. З гідротурбіни вода скидається у зону, яка перекрита коробом і має нижчий рівень, по відводному патрубку 4, який розташований в ежектуючому пристрої 13, у цей пристрій теж запліскується вода з досить великою швидкістю та ежектує воду з патр убка 4. Для вирівнювання видобутку електроенергії може застосовуватись ультрамаховик 14. Але, якщо вздовж узбережжя стоїть багато модулів, то сумарний видобуток електроенергії досить рівномірний. Кожен модуль може виробляти 10-50 кВт, а така електростанція може конкурувати з тепловими електростанціями по ціні кіловат-години. 2 36063 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
