Хвильова передача

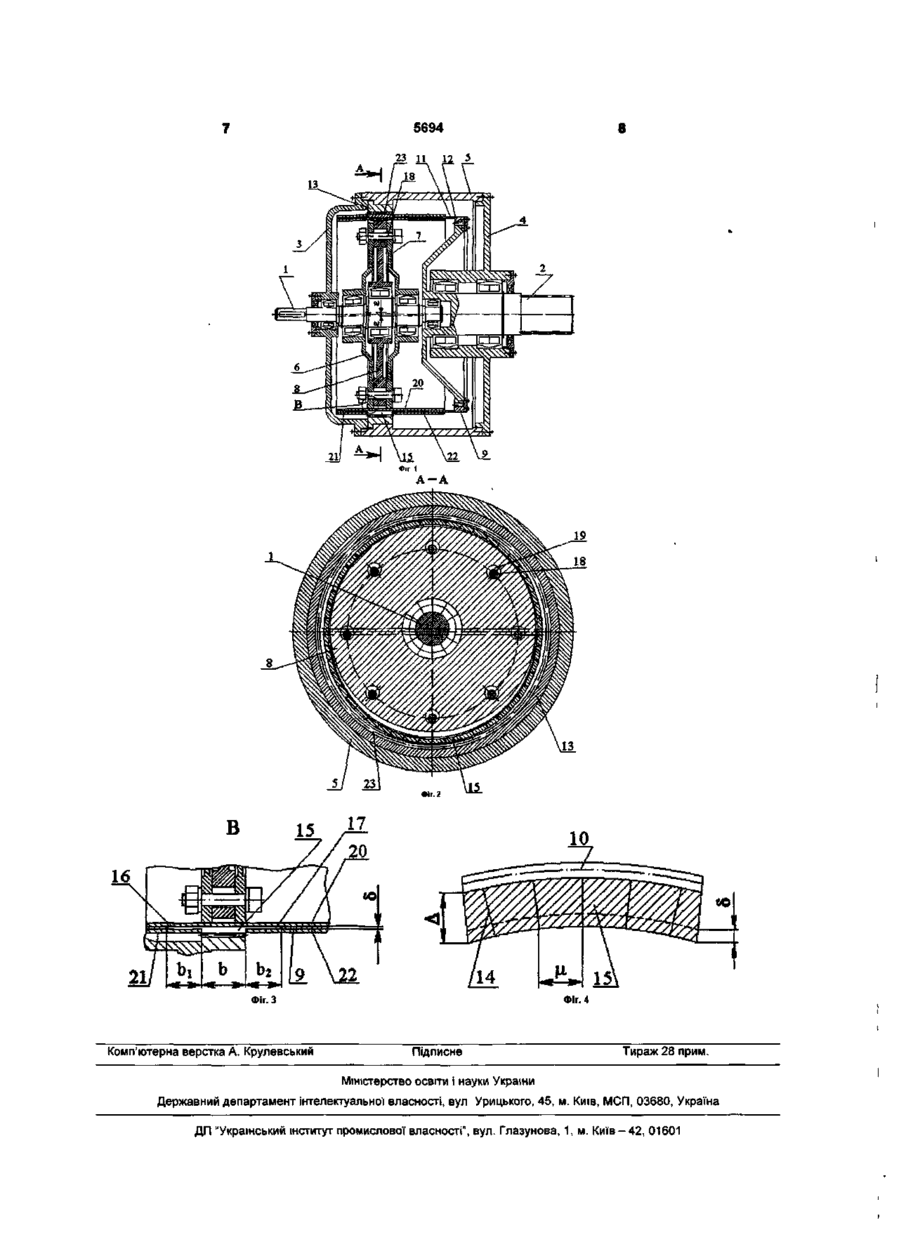

Хвильова передача, що містить корпус, швид кохідний і тихохідний вали, дисковий генератор хвиль, гнучке колесо з зубцюватим вінцем і стаканом, тверде зубчасте колесо, яка відрізняється тим, що вона оснащена формуючим каркасом, установленим на гнучкому колесі, зубцюватий вінець якого і прилегла частина стакана розділені наскрізними подовжніми прорізами на зубцюваті сегменти. Корисна модель відноситься до області машинобудування, зокрема до співвісних передач обертального руху, із гнучким зубчастим колесом, що володіє високим силовим і кінематичним ефектами. Відома хвильова передача, що містить дисковий генератор хвиль, гнучке зубчасте колесо, розміщене між ними проміжне кільце і замкове кільце, встановлене в канавках проміжного кільця і гнучкого колеса у вільного його торця, на зовнішній поверхні проміжного кільця у вільного від замкового кільця торця виконаний буртик, а передача постачена кільцем твердості, установленим максимально між гнучким колесом і проміжним кільцем, зафіксованим в осьовому напрямку між замковим кільцем і буртиком [див., наприклад, авторське свідчення СРСР №1373058 МПК F16H 1/00, 1987р.]. Послідовна установка в противофазі двох дисків генератора хвиль викликає асиметрію пружної деформації і значний перекіс гнучкого колеса відомої передачі при великих моментах, що крутять. Це приводить до порушення відносної симетрії двох силових потоків, що проходять через двох зон зачеплення хвильової передачі. Неврівноважена різниця потужностей, переданих силових потоків створює замкнуті паразитні потужності, що генерують додаткові енергетичні втрати. Перекіс гнучкого колеса, викликаний зсувом в осьовому напрямку дисків генератора хвиль і асиметрією силових потоків, значною мірою знижує навантажувальну здатність відомої хвильової передачі. Характерна для хвильової передачі висока нерівномірність розподілу навантаження в зачепленні по довжині зубів обмежує припустиму ширину зубцюватих вінців порівняно невеликими розмірами, тому що в противному випадку приведе до інтерференції і заклинювання зубів, а також проскакуванню зубів при підвищених моментах, що крутять. Гнучкий зубцюватий вінець служить концентратором напруг. Деформація гнучкого зубцюватого вінця відбувається в основному тільки по западині зубів і викликає пікові напруги вигину на вузьких ділянках западин, де і відбувається усталостний злам гнучких зубчастих коліс (див. Іванов М.Н. Хвильові зубчасті передачі. М.: Вища школа. 1981, с 128, мал. 7.13 і с. 129, мал. 7.15). Відома також хвильова передача, що містить корпус, генератор хвиль, сполучені центральне і гнучке зубчасті колеса, що веде і ведомий зубцюваті вали, порожнина, утворена корпусом і зовнішньою поверхнею центрального колеса, заповнена змащенням, центральне колесо виконане у вигляді тонкотілої пружної оболонки, що має крутильну твердість, меншу крутильної твердості гнучкого колеса, а порожнина заповнена змащенням під надлишковим імпульсним тиском, частота якого вище заданої частоти обертання ведучого вала [див., наприклад, авторське свідчення СРСР №1511492, МПК F16H 1/00, 1986р.]. Виконання центрального колеса у виді тонкотелой пружної оболонки, що має крутильну твердість, меншу крутильної твердості гнучкого колеса - поліпшує характер розподілу навантаження по довжині сполучених зубів. Однак зниження крутильної і радіальної твердості відомої передачі, підвищує схильність сполучених зубів до інтерференції і заклинювання. Це знижує навантажувальну здатність відомої передачі, підвищує енергетичні втрати в зачепленні. Крім того, необхідна при цьому імпульсна подача со in Фіг. 4 Фіг. З Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
