П’єзоелектричний трансформатор
Номер патенту: 56944
Опубліковано: 25.01.2011
Автори: Сотула Жанна Василівна, Базіло Костянтин Вікторович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний трансформатор, що містить дисковий п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з трьома парами електродів, а також в п'єзотрансформатор введена індуктивність, причому перша та друга пари електродів виконані у вигляді півкілець, а третя - у вигляді дисків, вхідний провід з'єднаний з індуктивністю, що підключена до плюсового електрода першої пари електродів, вихідний провід з'єднаний з плюсовим електродом другої пари електродів, а загальний провід підключений до мінусового електрода третьої пари електродів, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента створює коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою
де:
fpne - резонансна частота п'єзоелемента;
Cne - міжелектродна ємність п'єзоелемента.
Текст

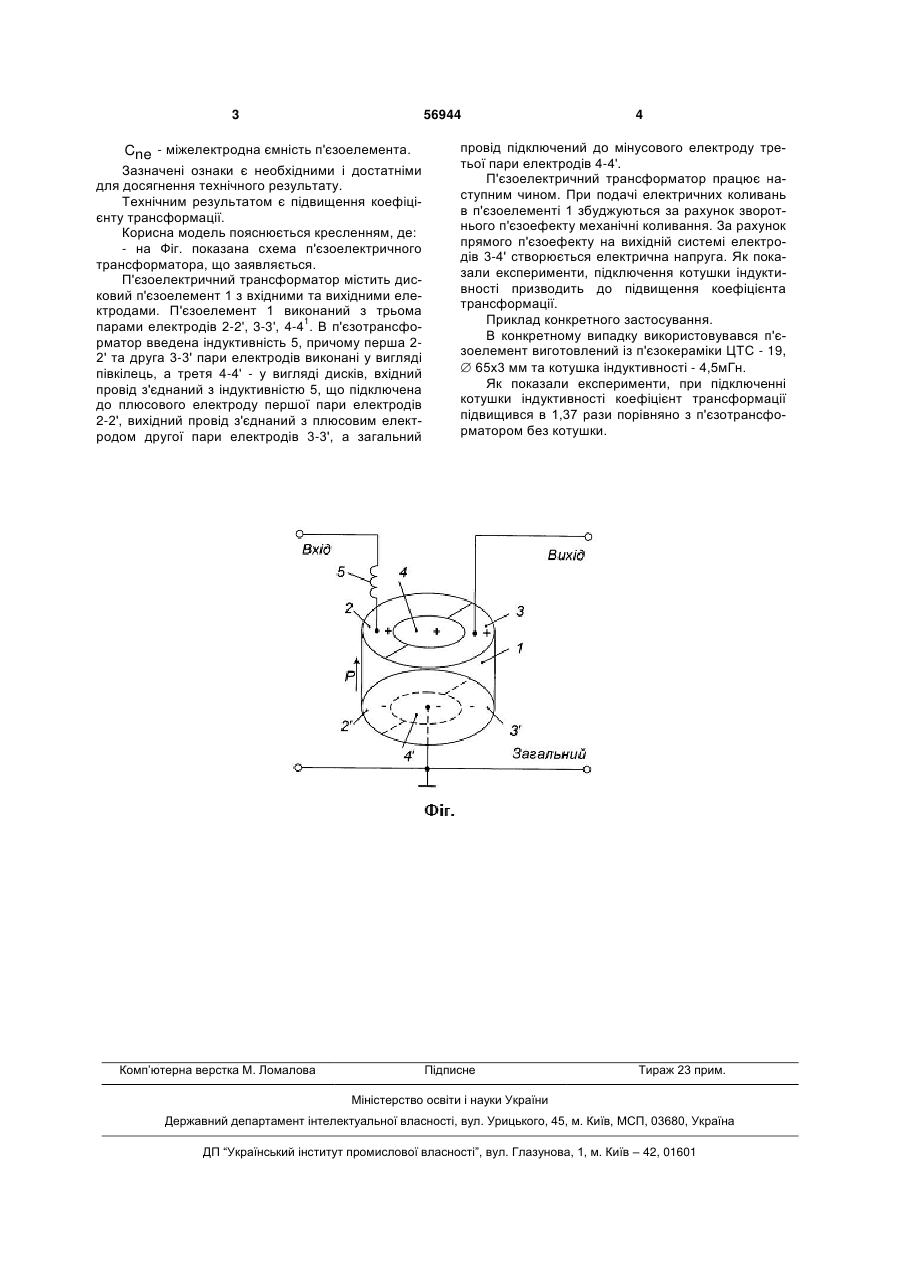

П'єзоелектричний трансформатор, що містить дисковий п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з трьома парами електродів, а також в п'єзотрансформатор введена індуктивність, причому перша та друга пари електродів виконані у вигляді півкілець, а третя - у вигляді дисків, вхідний провід з'єднаний з індуктивністю, що підключена до плюсового електрода першої 3 56944 Cne - міжелектродна ємність п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення коефіцієнту трансформації. Корисна модель пояснюється кресленням, де: - на Фіг. показана схема п'єзоелектричного трансформатора, що заявляється. П'єзоелектричний трансформатор містить дисковий п'єзоелемент 1 з вхідними та вихідними електродами. П'єзоелемент 1 виконаний з трьома парами електродів 2-2', 3-3', 4-41. В п'єзотрансформатор введена індуктивність 5, причому перша 22' та друга 3-3' пари електродів виконані у вигляді півкілець, а третя 4-4' - у вигляді дисків, вхідний провід з'єднаний з індуктивністю 5, що підключена до плюсового електроду першої пари електродів 2-2', вихідний провід з'єднаний з плюсовим електродом другої пари електродів 3-3', а загальний Комп’ютерна верстка М. Ломалова 4 провід підключений до мінусового електроду третьої пари електродів 4-4'. П'єзоелектричний трансформатор працює наступним чином. При подачі електричних коливань в п'єзоелементі 1 збуджуються за рахунок зворотнього п'єзоефекту механічні коливання. За рахунок прямого п'єзоефекту на вихідній системі електродів 3-4' створюється електрична напруга. Як показали експерименти, підключення котушки індуктивності призводить до підвищення коефіцієнта трансформації. Приклад конкретного застосування. В конкретному випадку використовувався п'єзоелемент виготовлений із п'єзокераміки ЦТС - 19, 65x3 мм та котушка індуктивності - 4,5мГн. Як показали експерименти, при підключенні котушки індуктивності коефіцієнт трансформації підвищився в 1,37 рази порівняно з п'єзотрансформатором без котушки. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
