П’єзоелектричний трансформатор
Номер патенту: 42316
Опубліковано: 25.06.2009
Автори: Сотула Жанна Василівна, Базіло Костянтин Вікторович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що п'єзоелемент виконаний з двома парами електродів, причому в область другої пари електродів введено додатковий п'єзоелемент з зустрічною поляризацією таким чином, що електроди, розташовані на поверхнях п'єзоелементів, що з'єднуються, створюють спільний плюсовий електрод, вхідний провід підключений до плюсового електрода першої пари електродів та мінусового електрода додаткового п'єзоелемента, вихідний провід підключений до плюсового електрода другої пари електродів, а загальний провід схеми підключений до мінусових електродів першої та другої пари електродів.
Текст

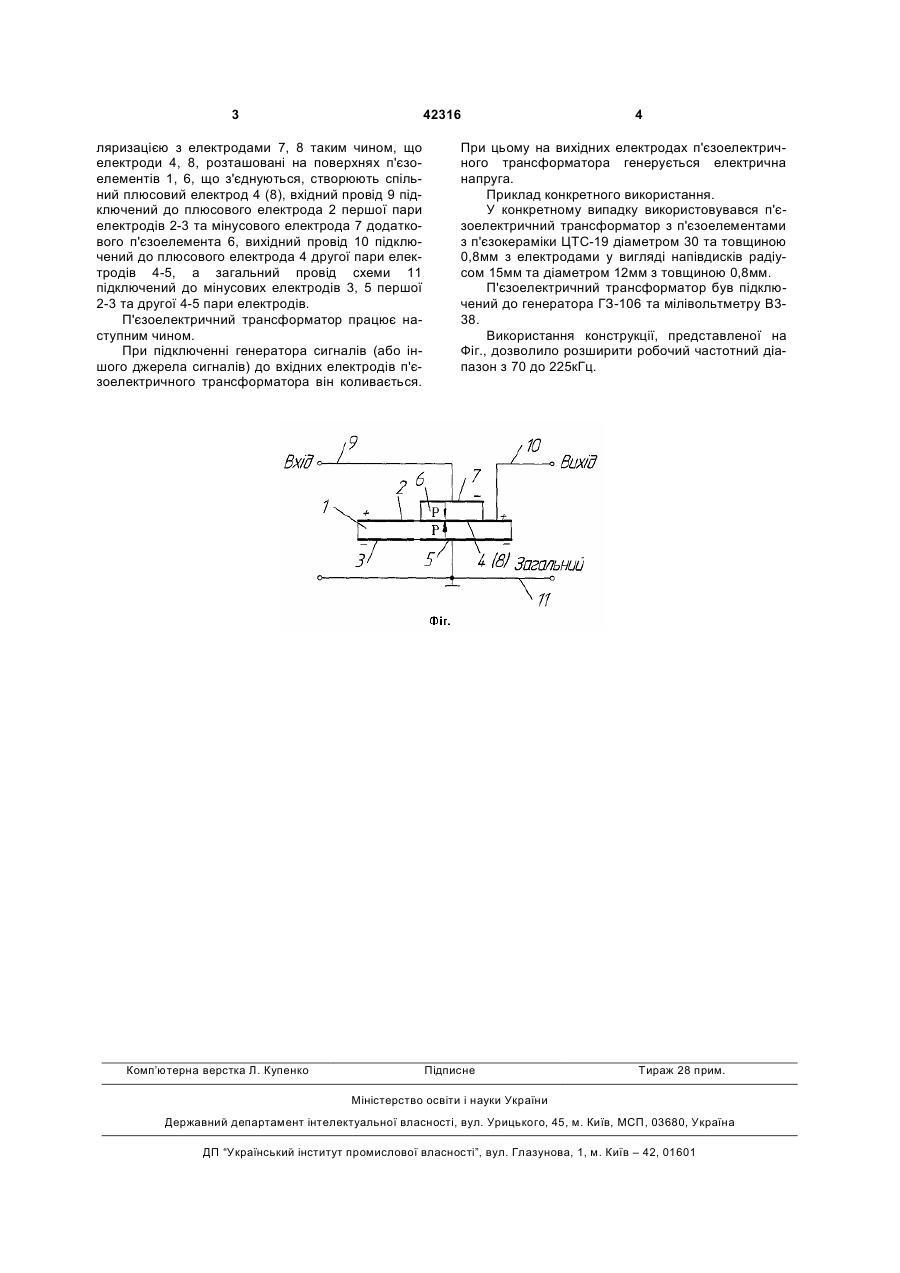

П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що п'єзоелемент виконаний з двома парами електродів, при 3 42316 ляризацією з електродами 7, 8 таким чином, що електроди 4, 8, розташовані на поверхнях п'єзоелементів 1, 6, що з'єднуються, створюють спільний плюсовий електрод 4 (8), вхідний провід 9 підключений до плюсового електрода 2 першої пари електродів 2-3 та мінусового електрода 7 додаткового п'єзоелемента 6, вихідний провід 10 підключений до плюсового електрода 4 другої пари електродів 4-5, а загальний провід схеми 11 підключений до мінусових електродів 3, 5 першої 2-3 та другої 4-5 пари електродів. П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. Комп’ютерна верстка Л. Купенко 4 При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзоелементами з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді напівдисків радіусом 15мм та діаметром 12мм з товщиною 0,8мм. П'єзоелектричний трансформатор був підключений до генератора ГЗ-106 та мілівольтметру В338. Використання конструкції, представленої на Фіг., дозволило розширити робочий частотний діапазон з 70 до 225кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоелектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Код посилання
