П’єзоелектричний трансформатор
Номер патенту: 55518
Опубліковано: 10.12.2010
Автори: Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
Формула / Реферат
П'єзоелектричний трансформатор, який містить дисковий п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з трьома парами електродів, а також в п'єзотрансформатор введена індуктивність, причому перша та друга пари електродів виконані у вигляді півкілець, а третя - у вигляді дисків, вхідний провід з'єднаний з плюсовим електродом третьої пари електродів, вихідний провід з'єднаний з плюсовим електродом другої пари електродів, загальний провід підключений до мінусових електродів першої та третьої пари електродів, а індуктивність підключено до плюсового електрода першої пари електродів і мінусового електрода другої пари електродів.
Текст

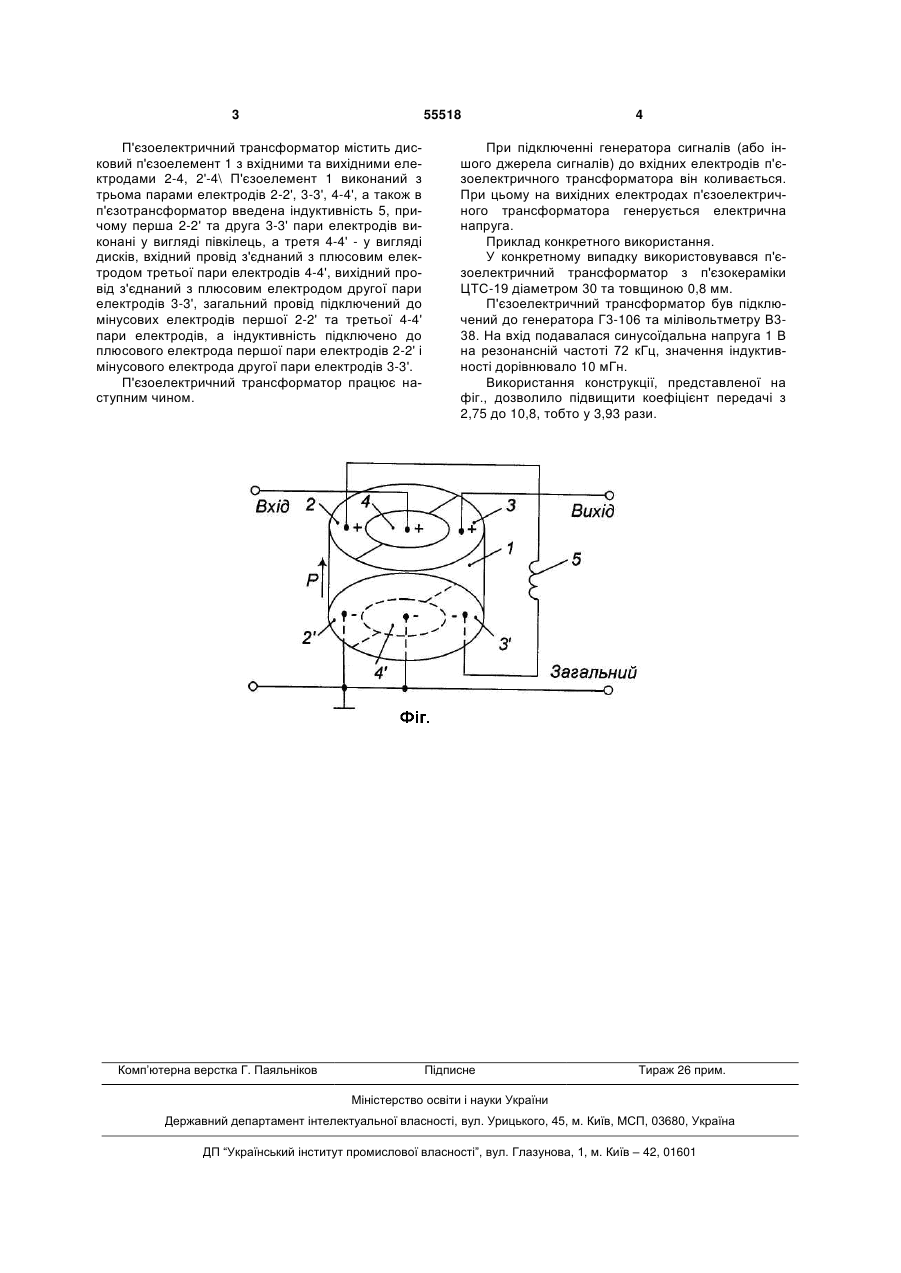

П'єзоелектричний трансформатор, який містить дисковий п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з трьома парами елект 3 55518 П'єзоелектричний трансформатор містить дисковий п'єзоелемент 1 з вхідними та вихідними електродами 2-4, 2'-4\ П'єзоелемент 1 виконаний з трьома парами електродів 2-2', 3-3', 4-4', а також в п'єзотрансформатор введена індуктивність 5, причому перша 2-2' та друга 3-3' пари електродів виконані у вигляді півкілець, а третя 4-4' - у вигляді дисків, вхідний провід з'єднаний з плюсовим електродом третьої пари електродів 4-4', вихідний провід з'єднаний з плюсовим електродом другої пари електродів 3-3', загальний провід підключений до мінусових електродів першої 2-2' та третьої 4-4' пари електродів, а індуктивність підключено до плюсового електрода першої пари електродів 2-2' і мінусового електрода другої пари електродів 3-3'. П'єзоелектричний трансформатор працює наступним чином. Комп’ютерна верстка Г. Паяльніков 4 При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8 мм. П'єзоелектричний трансформатор був підключений до генератора Г3-106 та мілівольтметру В338. На вхід подавалася синусоїдальна напруга 1 В на резонансній частоті 72 кГц, значення індуктивності дорівнювало 10 мГн. Використання конструкції, представленої на фіг., дозволило підвищити коефіцієнт передачі з 2,75 до 10,8, тобто у 3,93 рази. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelecrtic transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
Код посилання
<a href="https://ua.patents.su/2-55518-pehzoelektrichnijj-transformator.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний трансформатор</a>
