Формула / Реферат

1. Лялька, що містить пустотілий каркас з кількома рухливими елементами, яка відрізняється тим, що містить основу, а рухливі елементи виконані у вигляді хрестоподібної конструкції маятникового типу, тобто в рухливих елементах виконано отвір для стрижня, який нерухомо закріплений з обох сторін внутрішньої поверхні пустотілого каркаса.

2. Лялька за п. 1, яка відрізняється тим, що основа виконана у вигляді підставки.

3. Лялька за п. 1, яка відрізняється тим, що основа виконана у вигляді гойдалки.

4. Лялька за п. 1, яка відрізняється тим, що рухливі елементи з отвором для стрижня виконані з віддаленим центром ваги відносно стрижня.

5. Лялька за п. 1, яка відрізняється тим, що виконана з твердого матеріалу.

Текст

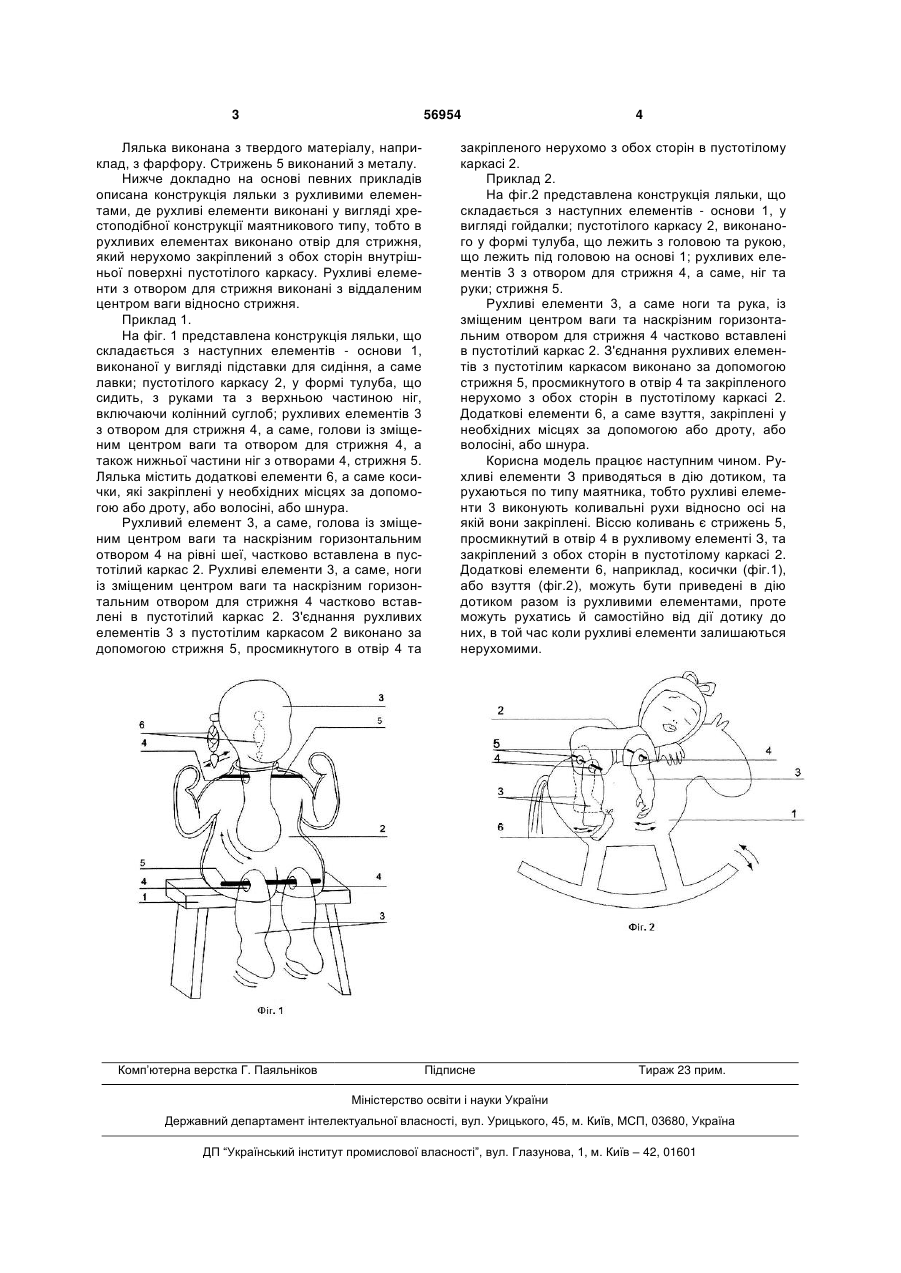

1. Лялька, що містить пустотілий каркас з кількома рухливими елементами, яка відрізняється тим, що містить основу, а рухливі елементи виконані у вигляді хрестоподібної конструкції маятникового типу, тобто в рухливих елементах виконано отвір для стрижня, який нерухомо закріплений з 3 56954 Лялька виконана з твердого матеріалу, наприклад, з фарфору. Стрижень 5 виконаний з металу. Нижче докладно на основі певних прикладів описана конструкція ляльки з рухливими елементами, де рухливі елементи виконані у вигляді хрестоподібної конструкції маятникового типу, тобто в рухливих елементах виконано отвір для стрижня, який нерухомо закріплений з обох сторін внутрішньої поверхні пустотілого каркасу. Рухливі елементи з отвором для стрижня виконані з віддаленим центром ваги відносно стрижня. Приклад 1. На фіг. 1 представлена конструкція ляльки, що складається з наступних елементів - основи 1, виконаної у вигляді підставки для сидіння, а саме лавки; пустотілого каркасу 2, у формі тулуба, що сидить, з руками та з верхньою частиною ніг, включаючи колінний суглоб; рухливих елементів 3 з отвором для стрижня 4, а саме, голови із зміщеним центром ваги та отвором для стрижня 4, а також нижньої частини ніг з отворами 4, стрижня 5. Лялька містить додаткові елементи 6, а саме косички, які закріплені у необхідних місцях за допомогою або дроту, або волосіні, або шнура. Рухливий елемент 3, а саме, голова із зміщеним центром ваги та наскрізним горизонтальним отвором 4 на рівні шеї, частково вставлена в пустотілий каркас 2. Рухливі елементи 3, а саме, ноги із зміщеним центром ваги та наскрізним горизонтальним отвором для стрижня 4 частково вставлені в пустотілий каркас 2. З'єднання рухливих елементів 3 з пустотілим каркасом 2 виконано за допомогою стрижня 5, просмикнутого в отвір 4 та Комп’ютерна верстка Г. Паяльніков 4 закріпленого нерухомо з обох сторін в пустотілому каркасі 2. Приклад 2. На фіг.2 представлена конструкція ляльки, що складається з наступних елементів - основи 1, у вигляді гойдалки; пустотілого каркасу 2, виконаного у формі тулуба, що лежить з головою та рукою, що лежить під головою на основі 1; рухливих елементів 3 з отвором для стрижня 4, а саме, ніг та руки; стрижня 5. Рухливі елементи 3, а саме ноги та рука, із зміщеним центром ваги та наскрізним горизонтальним отвором для стрижня 4 частково вставлені в пустотілий каркас 2. З'єднання рухливих елементів з пустотілим каркасом виконано за допомогою стрижня 5, просмикнутого в отвір 4 та закріпленого нерухомо з обох сторін в пустотілому каркасі 2. Додаткові елементи 6, а саме взуття, закріплені у необхідних місцях за допомогою або дроту, або волосіні, або шнура. Корисна модель працює наступним чином. Рухливі елементи З приводяться в дію дотиком, та рухаються по типу маятника, тобто рухливі елементи 3 виконують коливальні рухи відносно осі на якій вони закріплені. Віссю коливань є стрижень 5, просмикнутий в отвір 4 в рухливому елементі З, та закріплений з обох сторін в пустотілому каркасі 2. Додаткові елементи 6, наприклад, косички (фіг.1), або взуття (фіг.2), можуть бути приведені в дію дотиком разом із рухливими елементами, проте можуть рухатись й самостійно від дії дотику до них, в той час коли рухливі елементи залишаються нерухомими. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Toy

Автори англійською

Yehorova Olena Ivanivna

Назва патенту російською

Кукла

Автори російською

Егорова Елена Ивановна

МПК / Мітки

МПК: A63H 3/00

Мітки: лялька
