Пристрій для вимірювання обертового моменту
Номер патенту: 56964
Опубліковано: 10.02.2011
Автори: Волянська Яна Богданівна, Волянський Сергій Михайлович
Формула / Реферат
1. Пристрій для вимірювання обертового моменту, що містить привід на нерухомій основі, з'єднаний з валом, встановленим на підшипниках у втулці, і тензоперетворювач, який відрізняється тим, що як навантаження й вимірник обертового моменту приводу використаний асинхронний двигун з короткозамкненим ротором, статор якого кінематично не пов'язаний з ротором і нерухомою основою.
2. Пристрій за п. 1, який відрізняється тим, що в нього введена керуюча ЕОМ.
Текст

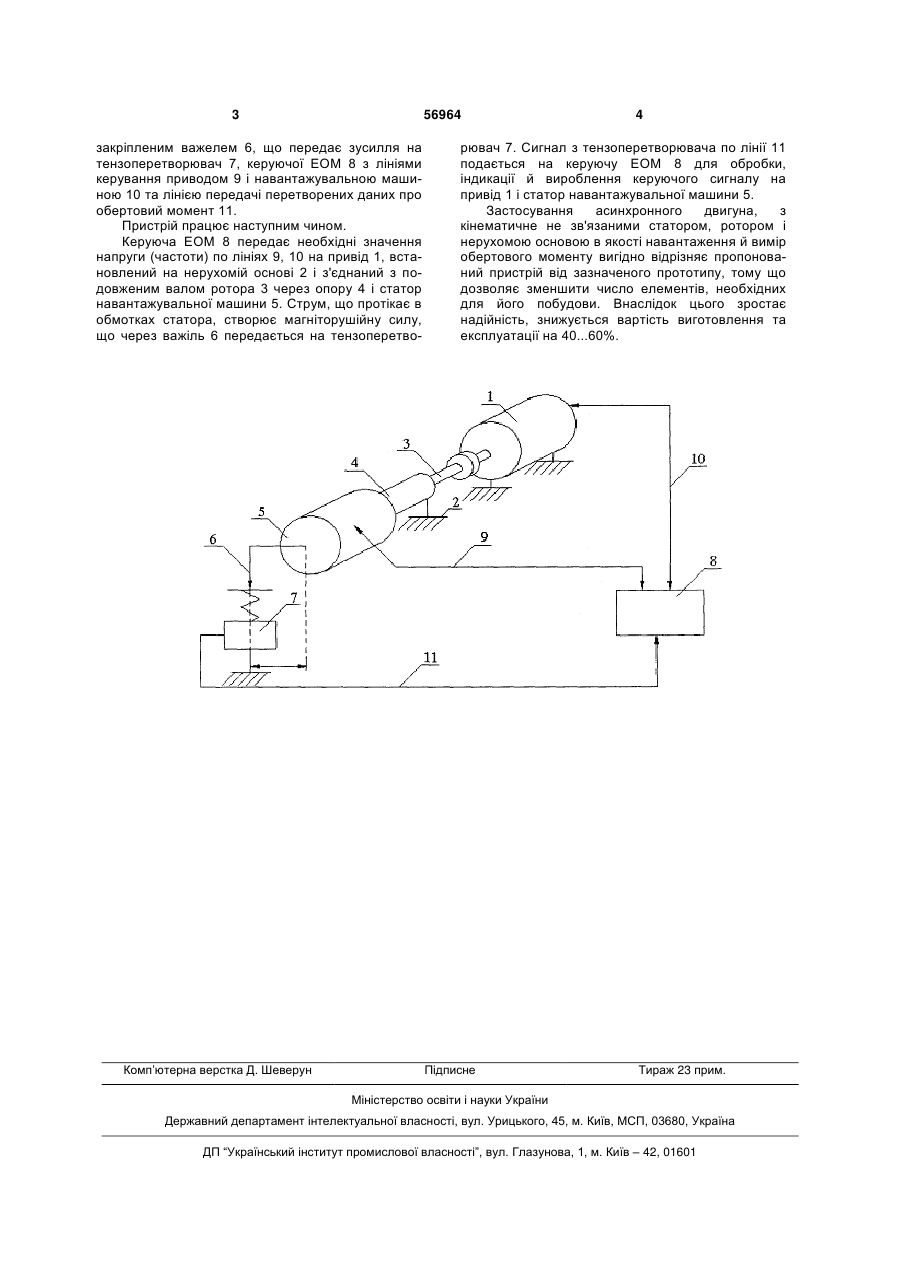

1. Пристрій для вимірювання обертового моменту, що містить привід на нерухомій основі, 3 56964 закріпленим важелем 6, що передає зусилля на тензоперетворювач 7, керуючої ЕОМ 8 з лініями керування приводом 9 і навантажувальною машиною 10 та лінією передачі перетворених даних про обертовий момент 11. Пристрій працює наступним чином. Керуюча ЕОМ 8 передає необхідні значення напруги (частоти) по лініях 9, 10 на привід 1, встановлений на нерухомій основі 2 і з'єднаний з подовженим валом ротора 3 через опору 4 і статор навантажувальної машини 5. Струм, що протікає в обмотках статора, створює магніторушійну силу, що через важіль 6 передається на тензоперетво Комп’ютерна верстка Д. Шеверун 4 рювач 7. Сигнал з тензоперетворювача по лінії 11 подається на керуючу ЕОМ 8 для обробки, індикації й вироблення керуючого сигналу на привід 1 і статор навантажувальної машини 5. Застосування асинхронного двигуна, з кінематичне не зв'язаними статором, ротором і нерухомою основою в якості навантаження й вимір обертового моменту вигідно відрізняє пропонований пристрій від зазначеного прототипу, тому що дозволяє зменшити число елементів, необхідних для його побудови. Внаслідок цього зростає надійність, знижується вартість виготовлення та експлуатації на 40...60%. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
