Держак інструменту

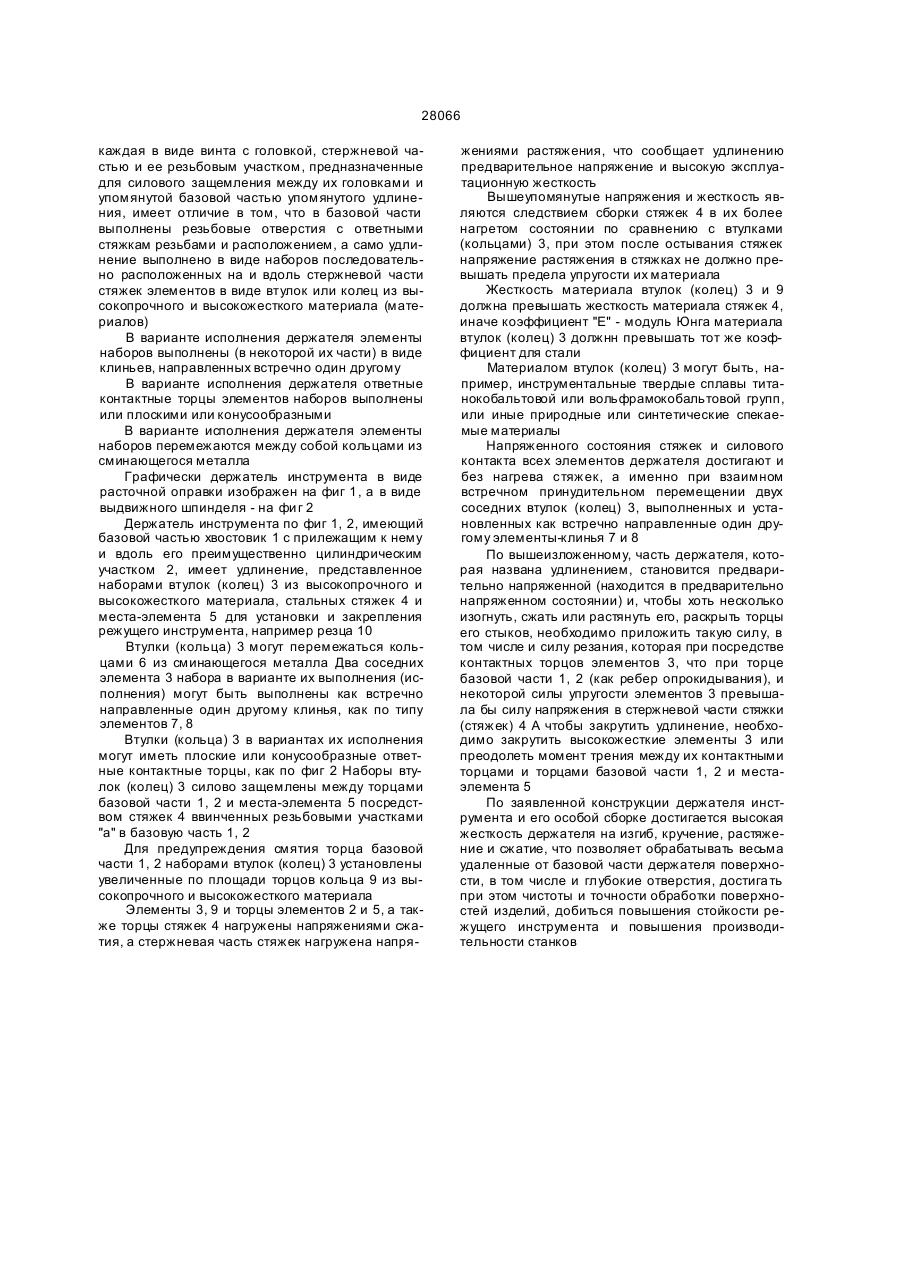

1. Держатель инстр умен та в ви де длинно мерной расточной оправки или выдвижного шпин деля расточного металлообрабатывающего стан ка, имеющий своей базовой частью хвостовик с прилегающим к нем у и вдо ль не го преим уще ст венно цилиндрическим участком, имеющим удли нение, на конце которого имеется скрепленное с удлинением место-элемен т для устано вки и за крепления в нем режущего инструмента, располо женные вдоль удлинения и базовой части парал лельно одна др угой или близко том у стальные стяжки, каждая в виде винта с головкой, стержневой частью и ее резьбовым участком, предназначенные для силового защемления между их головками и упомянутой базовой частью упомянутого удлинения, отличающийся тем, что в базовой части выполнены резьбовые отверстия с ответными стяжкам резьбами и расположением, а само удлинение выполнено в виде наборов последовательно расположенных на и вдоль стержневой части стяжек элементов в виде втулок или колец из высокопрочного и высокожесткого материала (материалов) 2. Держатель по п. 1, отл ичающийс я тем, что элементы наборов в некоторой и х части, выпол нены в виде клиньев, направленных встречно один другому 3. Держате ль по п. 1 , отлича ющийся тем, что отве тные кон тактные торцы элементо в наборо в выполнены или плоскими, или конусообразными. 4. Держате ль по п. 1 , отлича ющийся тем, что элементы наборов перемежаются между собой кольцами из сминающегося металла Изобретение относится к машиностроению, а конкретно к держателям режущего инстр умента, которыми являются, в частности, расточные оправки и выдвижные шпиндели расточных станков. Известно, что держатели режущего инструмента силами резания изгибаются, закручиваются, сжимаются и растягиваются, что приводит к вибрации держателей и инструмента, снижению чистоты и точности обработки поверхностей изделий, снижению стойкости режущего инстр умента, требует понижения режимов резания. Известно, что вышеперечисленные недостатки, причиной которых является недостаточная жесткость держателей инструмента, преодолеваются, в большей или меньшей мере, выполнением их сборными и из различных материалов, а также выполнением их предварительно напряженными. Известно, что по настоящее время выдвижные шпиндели расточных станков выполняются цельными. Известен держатель инструмента - расточная оправка, по а. с. СССР № 852451 В 23 В 29/03, 1978 г., выполненная в виде цилиндрического тр убчато го корп уса , имеюще го частями базовую часть "хвостовик" и присоединенное к нему "удлинение", при конце ко торо го имее тся местоэлемент для установки и закрепления режущего инструмента и где упомянутым корпус, с целью повышения его жесткости, сжат в его продольном направлении посредством расположенного в нем, вдоль его оси стержня с резьбой и гайки. Недостатком вышеприведенного держателя является его недостаточная жесткость. Задачей изобретения является создание предварительно напряженного держателя инструмента с высокими характеристиками жесткости на изгиб, кручение, сжатие и растяжение. Держатель инструмента в виде длинномерной расточной оправки или выдвижного шпинделя расточного металлообрабатывающего станка, имеющий своей базовой частью хвостовик с прилегающим к нему и вдоль него преимущественно цилиндрическим участком, имеющим удлинение, при конце которого имеется скрепленное с удлинением место-элемент для установки и закрепления в нем режущего инструмента, расположенные вдоль удлинения и базовой части, параллельно одна др угой или близко то го ста льные стяжки, (22)22.01 1997 (24)16.10.2000 м О МИф / Z 6 £ Ь 9 99083 I 8 28066 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до др ук у &?#5 2001 р Формат 60 x84 Обсяг О •?/ обл -вид. арк. Тираж 50 прим. Зам._ УкріНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
