Інструмент для фінішної обробки сферичних поверхонь

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 56986

Опубліковано: 10.02.2011

Автори: Сирота Ольга Олегівна, Філатов Юрій Данилович

Завантажити PDF файл.

Формула / Реферат

Текст

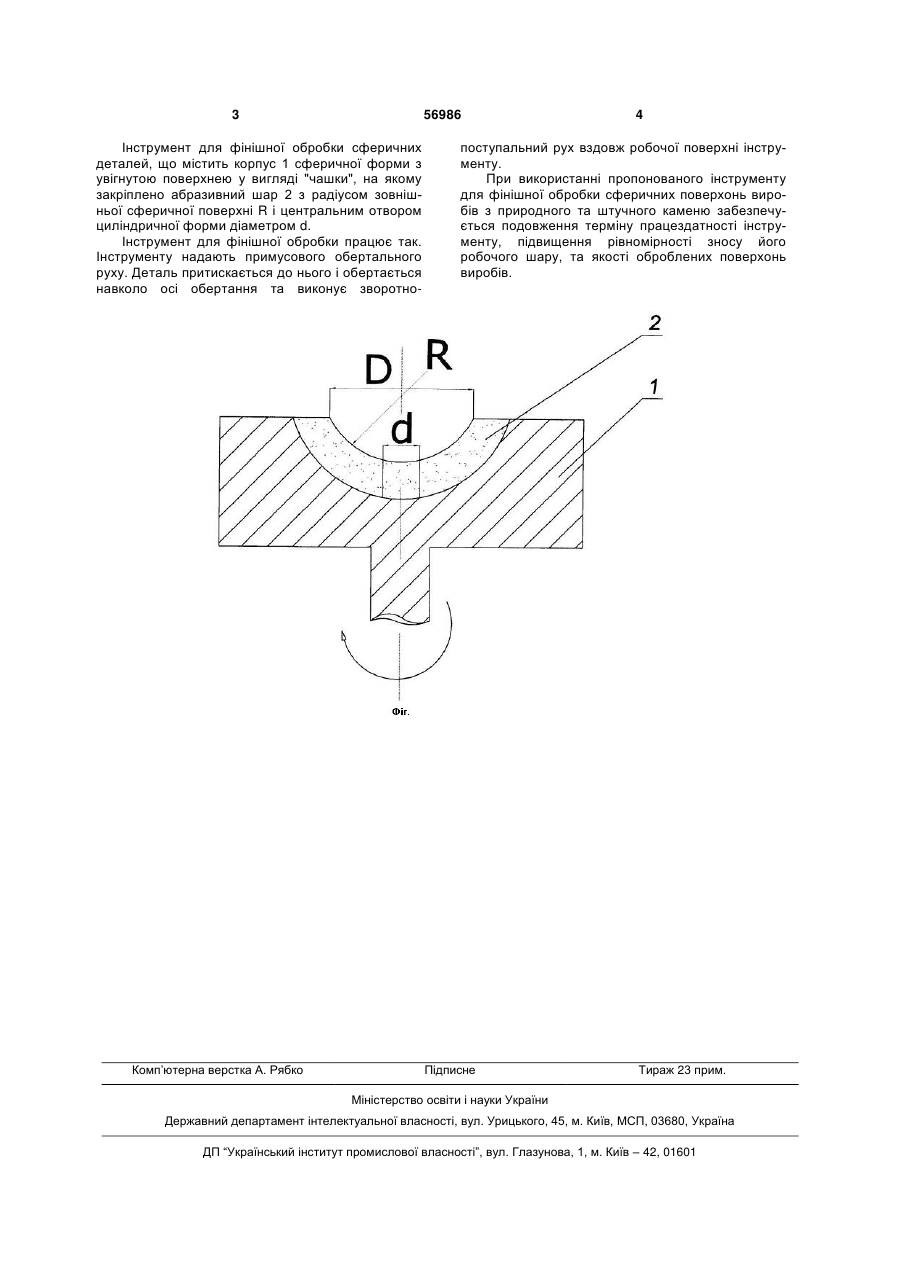

Інструмент для фінішної обробки сферичних поверхонь, що містить корпус сферичної форми з закріпленим на ньому робочим елементом, в центрі якого виконано отвір, який відрізняється тим, що отвір виконано циліндричної форми, причому відношення діаметра d отвору на поверхні робочого елемента до діаметра D інструменту вибрано, виходячи із відношення 0,3≤d/D≤0,6. (19) (21) u201005874 (22) 17.05.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) СИРОТА ОЛЬГА ОЛЕГІВНА, ФІЛАТОВ ЮРІЙ ДАНИЛОВИЧ (73) СИРОТА ОЛЬГА ОЛЕГІВНА, ФІЛАТОВ ЮРІЙ ДАНИЛОВИЧ 3 56986 Інструмент для фінішної обробки сферичних деталей, що містить корпус 1 сферичної форми з увігнутою поверхнею у вигляді "чашки", на якому закріплено абразивний шар 2 з радіусом зовнішньої сферичної поверхні R і центральним отвором циліндричної форми діаметром d. Інструмент для фінішної обробки працює так. Інструменту надають примусового обертального руху. Деталь притискається до нього і обертається навколо осі обертання та виконує зворотно Комп’ютерна верстка А. Рябко 4 поступальний рух вздовж робочої поверхні інструменту. При використанні пропонованого інструменту для фінішної обробки сферичних поверхонь виробів з природного та штучного каменю забезпечується подовження терміну працездатності інструменту, підвищення рівномірності зносу його робочого шару, та якості оброблених поверхонь виробів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Tool for finishing spherical surfaces

Автори англійською

Syrota Olha Olehivna, Filatov Yurii Danylovych

Назва патенту російською

Инструмент для финишной обработки сферических поверхностей

Автори російською

Сирота Ольга Олеговна, Филатов Юрий Данилович

МПК / Мітки

МПК: B24D 7/00

Мітки: фінішної, інструмент, сферичних, обробки, поверхонь
