Пневмонасос, що включає пневмогідроциліндр з двосторонніми пневмопоршнем і гідропоршнем, кінцевими пневмоклапанами і зворотними гідроклапанами, пневморозподілювач з двома керуючими камерами, двома міжсідельними камерами і з підпружиненим поршнем, який за допомогою штока зв'язаний з двома двосторонніми затворами, всмоктуючу і нагнітаючу гідролінії, пневмолінії, який відрізняється тим, що він додатково містить пневмогідроциліндр і пневморозподілювач, при цьому обидва пневмогідроциліндри містять додаткові двосторонні гідропоршні, міжсідельні камери кожного з пневморозподілювачів сполучені з відповідними пневмокамерами одного пневмогідроциліндра, а керуючі камери через кінцеві клапани сполучені з пневмокамерами іншого пневмогідроциліндра.

Текст

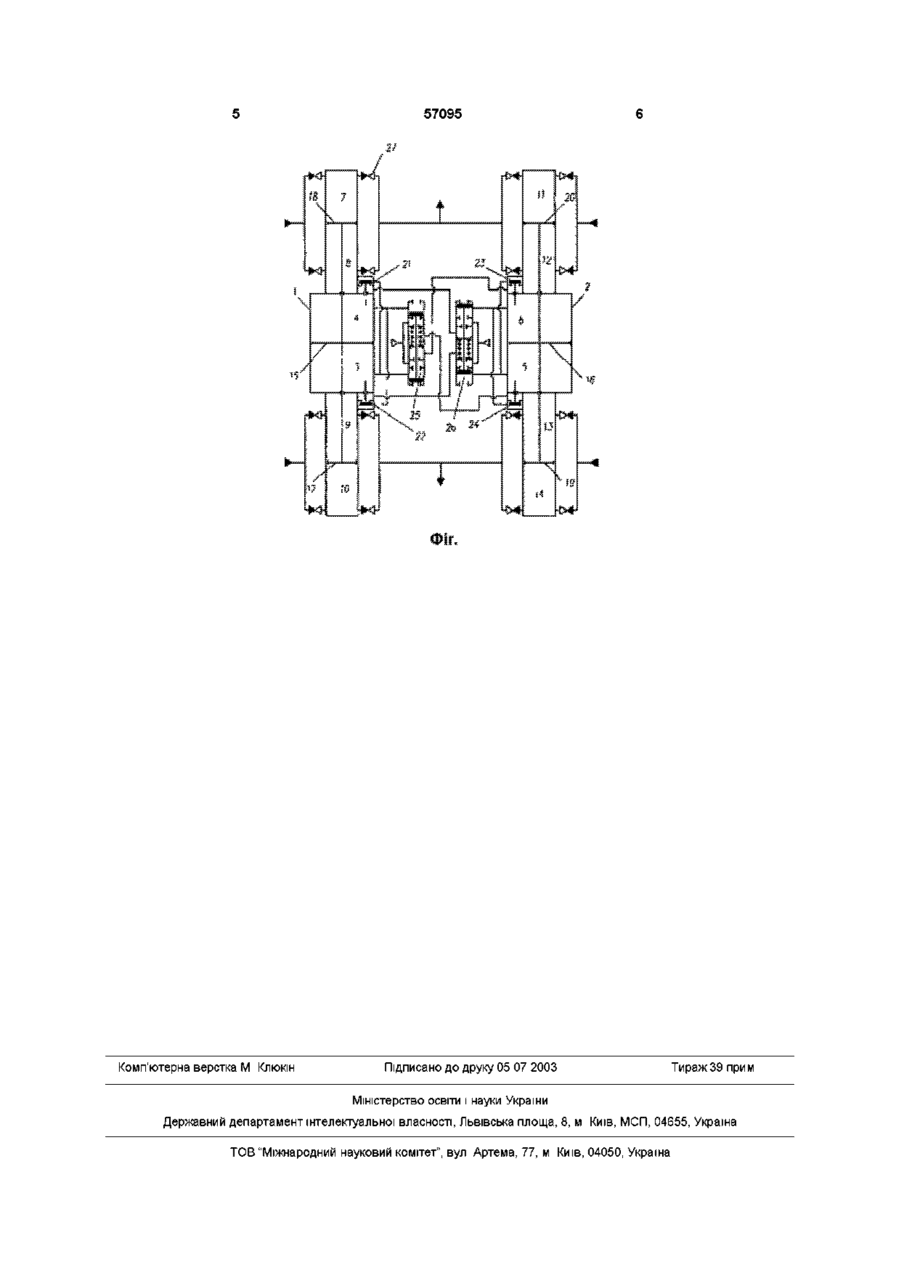

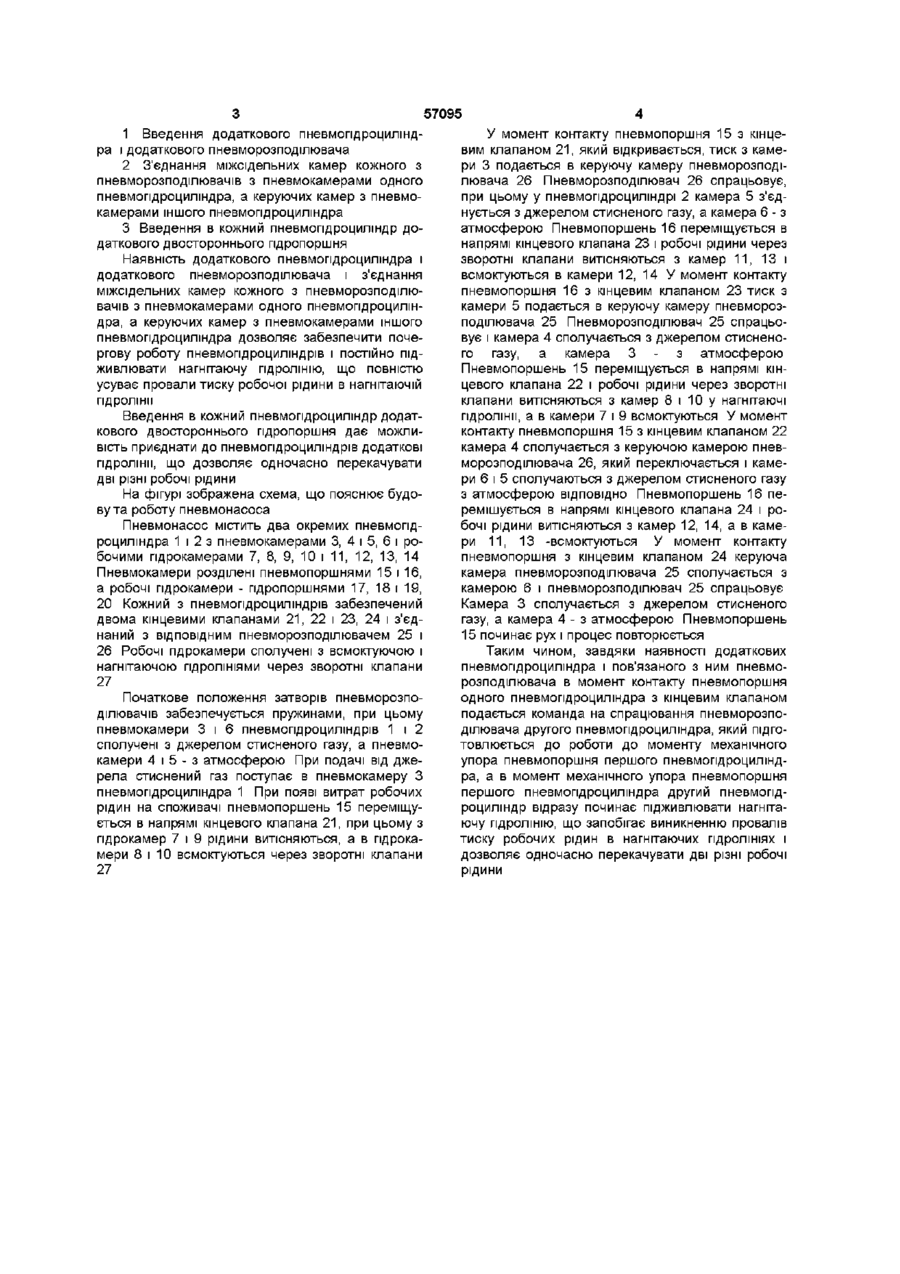

Пневмонасос, що включає пневмопдроциліндр з двосторонніми пневмопоршнем і пдропоршнем, кінцевими пневмоклапанами і зворотними пдроклапанами, пневморозподілювач з Винахід відноситься до насособудування, стосується пневмонасоса і може бути використаний у різних галузях народного господарства Відомо пневмонасос, що містить пневмоциліндр, привідний поршень з штоком, розподільний пристрій (А с СССР №877114, кл F04B9/08, Бюллетень №40,1981р) Недоліками відомого пневмонасоса є низький коефіцієнт корисної дії і незадовільні ВИХІДНІ характеристики, пов'язані з використанням гідронасоса односторонньої дії, складність забезпечення герметичності в золотниковій парі, ненадійність запуску пневмонасоса Найбільш близьким технічним рішенням, вибраним як прототип є пневмонасос (А с СССР №1765510, кл F04B9/12 Бюлетень №36, 1992), який містить пневмопдроциліндр з двосторонніми пневмопоршнем і пдропоршнем, кінцевими пневмоклапанами і зворотними пдроклапанами, пневморозподілювач з двома керуючими камерами, двома міжсідельними камерами і з підпружиненим поршнем, який за допомогою штока пов'язаний з двома двосторонніми затворами, всмоктуючу і нагнітаючу пдролінм, пневмолінм Основним недоліком цього пневмонасоса є наявність деяких провалів тиску робочої рідини в нагнітаючій пдролінм в моменти реверсу пневмопоршня і те, що він призначений для перекачки одночасно тільки однієї робочої рідини двома керуючими камерами, двома міжсідельними камерами і з підпружиненим поршнем, який за допомогою штока зв'язаний з двома двосторонніми затворами, всмоктуючу і нагнітаючу пдролінм, пневмолінм, який відрізняється тим, що він додатково містить пневмопдроцилшдр і пневморозподілювач, при цьому обидва пневмопдроциліндри містять додаткові двосторонні пдропоршні, міжсідельні камери кожного з пневморозподілювачів сполучені з ВІДПОВІДНИМИ пневмокамерами одного пневмопдроцилшдра, а керуючі камери через кінцеві клапани сполучені з пневмокамерами іншого пневмопдроцилшдра В основу винаходу "Пневмонасос" поставлено задачу шляхом введення додаткових пневмопдроцилшдра і пневморозподілювача і додаткових зв'язків МІЖ НИМИ забезпечити повне усунення провалів тиску робочої рідини в нагнітаючій пдролінм і можливість одночасної перекачки двох різних робочих рідин Поставлена задача вирішується тим, що пневмонасос, який містить пневмопдроцилшдр з двосторонніми пневмопоршнем і пдропоршнем, кінцевими пневмоклапанами і зворотними пдроклапанами, пневморозподілювач з двома керуючими камерами, двома міжсідельними камерами і з підпружиненим поршнем, який за допомогою штока пов'язаний з двома двосторонніми затворами, всмоктуючу і нагнітаючу пдролінм, пневмолінм, ВІДПОВІДНО до технічного рішення, що заявляється, забезпечений додатковими пневмопдроцилшдром і пневморозподілювачем, при цьому обидва пневмопдроцилшдра забезпечені додатковими двосторонніми пдропоршнями, крім того міжсідельні камери кожного з пневморозподілювачів сполучені з ВІДПОВІДНИМИ пневмокамерами одного пневмопдроцилшдра, а керуючі камери через кінцеві клапани сполучені з пневмокамерами іншого пневмопдроцилшдра Таким чином, запропонована конструкція пневмонасоса має наступні ВІДМІННІ ВІД прототипу ознаки О ю о> о 1^ ю 57095 1 Введення додаткового пневмопдроцилшдра і додаткового пневморозподілювача 2 З'єднання міжсідельних камер кожного з пневморозподілювачів з пневмокамерами одного пневмопдроцилшдра, а керуючих камер з пневмокамерами іншого пневмопдроцилшдра 3 Введення в кожний пневмогідроциліндр додаткового двостороннього пдропоршня Наявність додаткового пневмопдроцилшдра і додаткового пневморозподілювача і з'єднання міжсідельних камер кожного з пневморозподілювачів з пневмокамерами одного пневмопдроцилшдра, а керуючих камер з пневмокамерами іншого пневмопдроцилшдра дозволяє забезпечити почергову роботу пневмогідроциліндрів і постійно підживлювати нагнітаючу пдролшію, що повністю усуває провали тиску робочої рідини в нагнітаючій пдролшіі Введення в кожний пневмогідроциліндр додаткового двостороннього пдропоршня дає можливість приєднати до пневмогідроциліндрів додаткові пдролшіі, що дозволяє одночасно перекачувати дві різні робочі рідини На фігурі зображена схема, що пояснює будову та роботу пневмонасоса Пневмонасос містить два окремих пневмопдроцилшдра 1 і 2 з пневмокамерами 3, 4 і 5, 6 і робочими гідрокамерами 7, 8, 9, 10 і 11, 12, 13, 14 Пневмокамери розділені пневмопоршнями 15 і 16, а робочі гідрокамери - пдропоршнями 17, 18 і 19, 20 Кожний з пневмогідроциліндрів забезпечений двома кінцевими клапанами 21, 22 і 23, 24 і з'єднаний з ВІДПОВІДНИМ пневморозподілювачем 25 і 26 Робочі гідрокамери сполучені з всмоктуючою і нагнітаючою пдролшіями через зворотні клапани 27 Початкове положення затворів пневморозподілювачів забезпечується пружинами, при цьому пневмокамери 3 і 6 пневмогідроциліндрів 1 і 2 сполучені з джерелом стисненого газу, а пневмокамери 4 і 5 - з атмосферою При подачі від джерела стиснений газ поступає в пневмокамеру З пневмопдроцилшдра 1 При появі витрат робочих рідин на споживачі пневмопоршень 15 переміщується в напрямі кінцевого клапана 21, при цьому з гідрокамер 7 і 9 рідини витісняються, а в гідрокамери 8 і 10 всмоктуються через зворотні клапани 27 У момент контакту пневмопоршня 15 з кінцевим клапаном 21, який відкривається, тиск з камери 3 подається в керуючу камеру пневморозподілювача 26 Пневморозподілювач 26 спрацьовує, при цьому у пневмопдроцилшдрі 2 камера 5 з'єднується з джерелом стисненого газу, а камера 6 - з атмосферою Пневмопоршень 16 переміщується в напрямі кінцевого клапана 23 і робочі рідини через зворотні клапани витісняються з камер 11, 13 і всмоктуються в камери 12, 14 У момент контакту пневмопоршня 16 з кінцевим клапаном 23 тиск з камери 5 подається в керуючу камеру пневморозподілювача 25 Пневморозподілювач 25 спрацьовує і камера 4 сполучається з джерелом стисненого газу, а камера 3 - з атмосферою Пневмопоршень 15 переміщується в напрямі кінцевого клапана 22 і робочі рідини через зворотні клапани витісняються з камер 8 і 10 у нагнітаючі пдролшіі, а в камери 7 і 9 всмоктуються У момент контакту пневмопоршня 15 з кінцевим клапаном 22 камера 4 сполучається з керуючою камерою пневморозподілювача 26, який переключається і камери 6 і 5 сполучаються з джерелом стисненого газу з атмосферою ВІДПОВІДНО Пневмопоршень 16 перемішується в напрямі кінцевого клапана 24 і робочі рідини витісняються з камер 12, 14, а в камери 11, 13 -всмоктуються У момент контакту пневмопоршня з кінцевим клапаном 24 керуюча камера пневморозподілювача 25 сполучається з камерою 6 і пневморозподілювач 25 спрацьовує Камера 3 сполучається з джерелом стисненого газу, а камера 4 - з атмосферою Пневмопоршень 15 починає рух і процес повторюється Таким чином, завдяки наявності додаткових пневмопдроцилшдра і пов'язаного з ним пневморозподілювача в момент контакту пневмопоршня одного пневмопдроциліндра з кінцевим клапаном подається команда на спрацювання пневморозподілювача другого пневмопдроциліндра, який підготовлюється до роботи до моменту механічного упора пневмопоршня першого пневмопдроциліндра, а в момент механічного упора пневмопоршня першого пневмопдроциліндра другий пневмогідроциліндр відразу починає підживлювати нагнітаючу пдролшію, що запобігає виникненню провалів тиску робочих рідин в нагнітаючих пдролшіях і дозволяє одночасно перекачувати дві різні робочі рідини 57095 Комп'ютерна верстка М Клюкш Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

Pneumatic pump

Автори англійською

Shniakin Volodymyr Mykhailovych, Kureichyk Volodymyr Hryhorovych

Назва патенту російською

Пневмонасос

Автори російською

Шнякин Владимир Николаевич, Курейчик Владимир Григорьевич

МПК / Мітки

МПК: F04B 9/00

Мітки: пневмонасос
