Геліоопріснювач

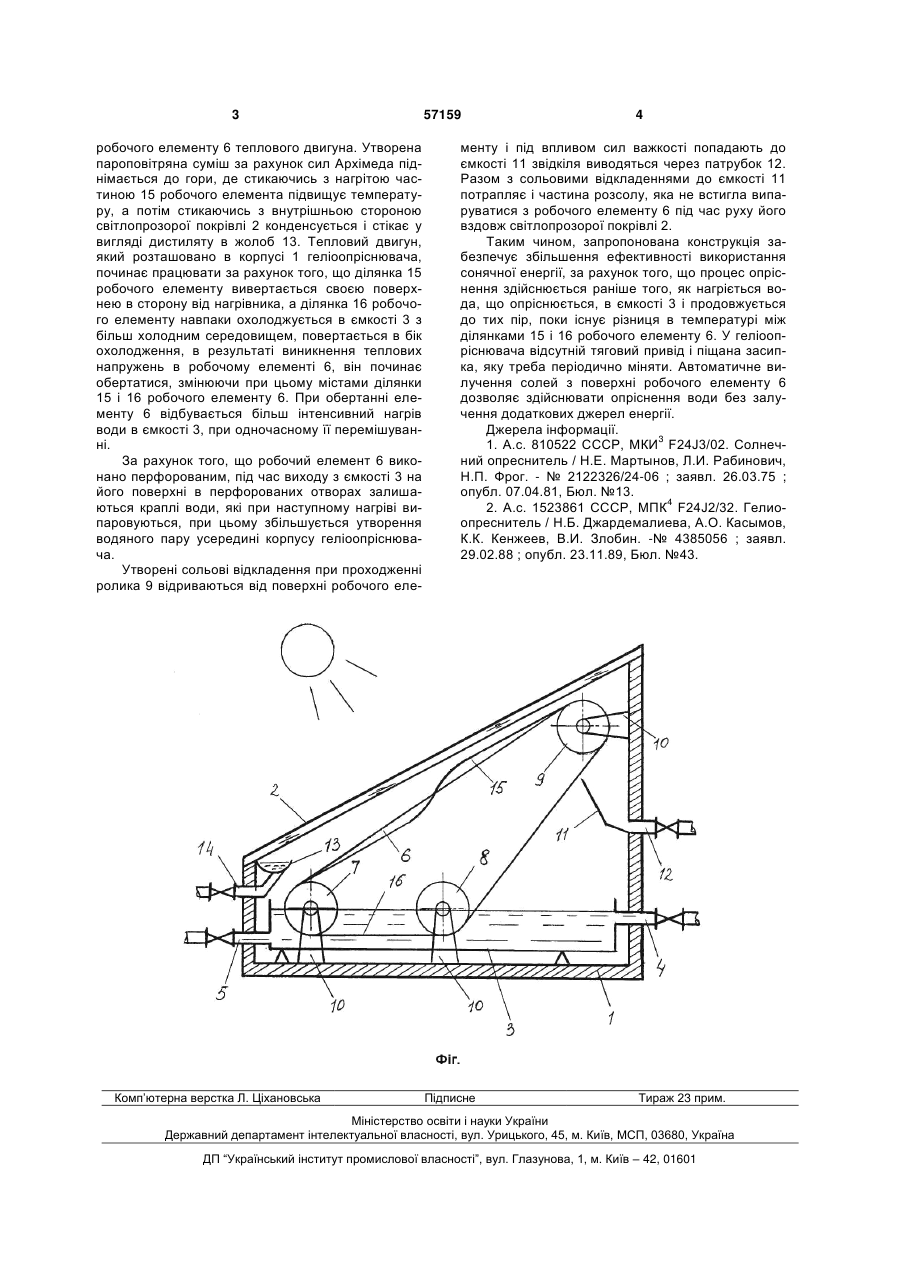

Геліоопріснювач, що містить теплоізольований корпус з світлопрозорою покрівлею, ємкість з водою, що опріснюється, патрубки вводу води, що опріснюється, і відведення розсолу і дистиляту, який відрізняється тим, що у нього введено тепловий двигун, який має робочий елемент у вигляді перфорованої стрічки Мьобіуса з матеріалу з термомеханічною пам'яттю форми. (19) (21) u201009581 (22) 30.07.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) БАКУН ГАЛИНА ВОЛОДИМИРІВНА, МАЙОРОВ ПАВЛО МИХАЙЛОВИЧ, МУХІН ВОЛОДИМИР В'ЯЧЕСЛАВОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО НАУКОВОДОСЛІДНИЙ ІНСТИТУТ МЕДИКО-ЕКОЛОГІЧНИХ 3 робочого елементу 6 теплового двигуна. Утворена пароповітряна суміш за рахунок сил Архімеда піднімається до гори, де стикаючись з нагрітою частиною 15 робочого елемента підвищує температуру, а потім стикаючись з внутрішньою стороною світлопрозорої покрівлі 2 конденсується і стікає у вигляді дистиляту в жолоб 13. Тепловий двигун, який розташовано в корпусі 1 геліоопріснювача, починає працювати за рахунок того, що ділянка 15 робочого елементу вивертається своєю поверхнею в сторону від нагрівника, а ділянка 16 робочого елементу навпаки охолоджується в ємкості 3 з більш холодним середовищем, повертається в бік охолодження, в результаті виникнення теплових напружень в робочому елементі 6, він починає обертатися, змінюючи при цьому містами ділянки 15 і 16 робочого елементу 6. При обертанні елементу 6 відбувається більш інтенсивний нагрів води в ємкості 3, при одночасному її перемішуванні. За рахунок того, що робочий елемент 6 виконано перфорованим, під час виходу з ємкості 3 на його поверхні в перфорованих отворах залишаються краплі води, які при наступному нагріві випаровуються, при цьому збільшується утворення водяного пару усередині корпусу геліоопріснювача. Утворені сольові відкладення при проходженні ролика 9 відриваються від поверхні робочого еле Комп’ютерна верстка Л. Ціхановська 57159 4 менту і під впливом сил важкості попадають до ємкості 11 звідкіля виводяться через патрубок 12. Разом з сольовими відкладеннями до ємкості 11 потрапляє і частина розсолу, яка не встигла випаруватися з робочого елементу 6 під час руху його вздовж світлопрозорої покрівлі 2. Таким чином, запропонована конструкція забезпечує збільшення ефективності використання сонячної енергії, за рахунок того, що процес опріснення здійснюється раніше того, як нагріється вода, що опріснюється, в ємкості 3 і продовжується до тих пір, поки існує різниця в температурі між ділянками 15 і 16 робочого елементу 6. У геліоопріснювача відсутній тяговий привід і піщана засипка, яку треба періодично міняти. Автоматичне вилучення солей з поверхні робочого елементу 6 дозволяє здійснювати опріснення води без залучення додаткових джерел енергії. Джерела інформації. 1. А.с. 810522 СССР, МКИ3 F24J3/02. Солнечний опреснитель / Н.Е. Мартынов, Л.И. Рабинович, Н.П. Фрог. - № 2122326/24-06 ; заявл. 26.03.75 ; опубл. 07.04.81, Бюл. №13. 2. A.c. 1523861 СССР, МПК4 F24J2/32. Гелиоопреснитель / Н.Б. Джардемалиева, А.О. Касымов, К.К. Кенжеев, В.И. Злобин. -№ 4385056 ; заявл. 29.02.88 ; опубл. 23.11.89, Бюл. №43. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
