Протипригарна обмазка

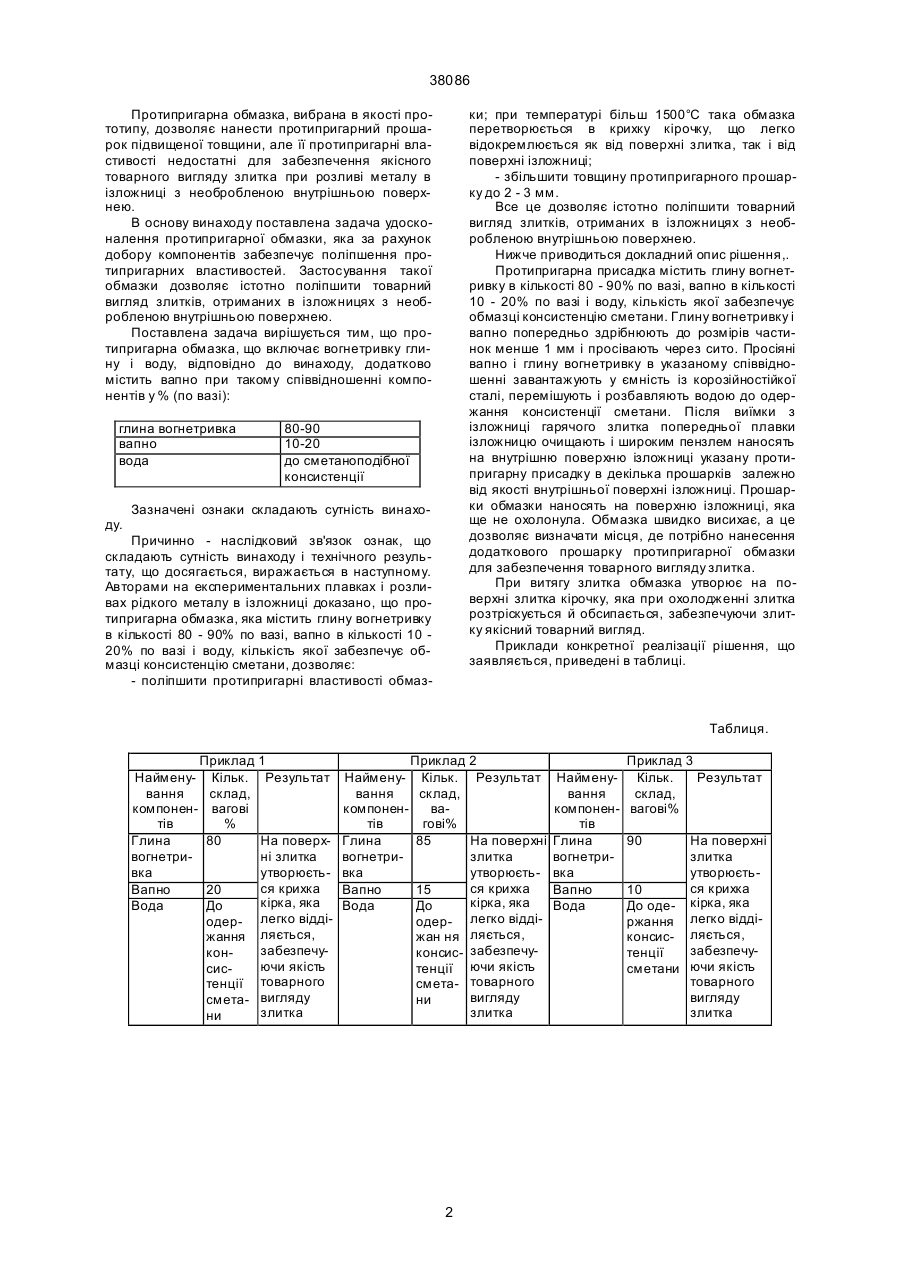

Протипригарна обмазка, що включає вогнетривку глину і воду, яка відрізняється тим, що додатково містить вапно при наступному співвідношенні компонентів у % (по вазі): Винахід відноситься до металургії, зокрема до протипригарних засобів, що використовуються для обробки внутрішньої поверхні ізложниць перед розливом у них металу. Одним із способів переробки вторинних металів, зокрема відходів високо легованих сталей, є переплав вторинних металів в електричних печах у леговані шихтові злитки (ЛШЗ). При цьому, вторинні метали у вигляді шихти переплавляють в електропечі, а рідкий метал розливають у відкриті металеві ізложниці. Внутрішня поверхня ізложниць повинна бути покрита протипригарною обмазкою, яка запобігає безпосередньому контакту рідкого металу з поверхнею ізложниці. (Заготівля і переробка вторинних металів. Волобуєв В. Ф. і ін.-, М.:Металургия, 1980, -C. 300). Основні вимоги до протипригарних обмазок: - обмазка повинна мати високу вогнетривкість і технологічність нанесення на поверхню ізложниць заданим прошарком; - обмазка не повинна «пригорати» до поверхні злитка і до поверхні ізложниці, легко відокремлюватися від злитка і ізложниці; - обмазка повинна забезпечувати задовільний товарний вигляд виробу - злитку. При цьому необхідно враховувати той факт, що в технології переробки вторинних металів у шихтові злитки, в якості ізложниць застосовують литі форми без механічної обробки внутрішніх поверхонь, що утрудняє одержання якісного товарного вигляду одержуваного злитка. Відома протипригарна обмазка на основі кузбас - лаку, що наноситься на гладку, попередньо оброблену, внутрішню поверхню ізложниці (Заготівля і переробка вторинних металів, Волобуєв В. Ф. і ін., -М.: Металургия, 1980, -С. 305). Така протипригарна обмазка не забезпечує якість товарного вигляду злитка при використанні литих ізложниць без механічної обробки внутрішніх поверхонь, тому що одержуваний злиток при цьому повторює усі погрішності внутрішньої поверхні литої, механічно не обробленої ізложниці. Відома протипригарна обмазка у вигляді вапняного молока, що наноситься на гладку, попередньо оброблену, внутрішню поверхню ізложниці (Заготівля і переробка вторинних металів, Волобуєв В. Ф. і ін., - М.: Металургия, 1980,- С. 305). Така протипригарна обмазка, як і вище приведена, не забезпечує якість товарного вигляду злитка при використанні литих ізложниць без механічного обробітку вн утрішніх поверхонь. Відома протипригарна обмазка на основі формувального піску (Заготівля і переробка вторинних металів, Волобуєв В. Ф. і ін., - М.: Металургия, 1980,- С.305), яка дозволяє збільшити товщину протипригарного прошарку і тим самим сховати дефекти необробленої внутрішньої поверхні ізложниці. Температурний і хімічний вплив рідкого металу на таку обмазку приводить до розщеплення і плавлення зерен піску, у результаті чого пісок міцно пригоряє до поверхні злитка, різко погіршуючи його товарний вигляд. У якості прототипу вибрана протипригарна обмазка, що містить вогнетривку глину і воду. Воду добавляють у кількості, що визначає сметаноподібну консистенцію обмазки (Розлив чорних металів, Власов Н. Н. і ін.,- М.:Металургия», 1987,С.258). Загальними ознаками прототипу і протипригарної обмазки являються використання вогнетривкої глини і води, у кількості, яка визначає сметаноподібну консистенцію обмазки. UA (11) 38086 (13) A 80-90 10-20 до сметаноподібної консистенції (19) глина вогнетривка вапно вода 38086 Протипригарна обмазка, вибрана в якості прототипу, дозволяє нанести протипригарний прошарок підвищеної товщини, але її протипригарні властивості недостатні для забезпечення якісного товарного вигляду злитка при розливі металу в ізложниці з необробленою внутрішньою поверхнею. В основу винаходу поставлена задача удосконалення протипригарної обмазки, яка за рахунок добору компонентів забезпечує поліпшення протипригарних властивостей. Застосування такої обмазки дозволяє істотно поліпшити товарний вигляд злитків, отриманих в ізложницях з необробленою внутрішньою поверхнею. Поставлена задача вирішується тим, що протипригарна обмазка, що включає вогнетривку глину і воду, відповідно до винаходу, додатково містить вапно при такому співвідношенні компонентів у % (по вазі): глина вогнетривка вапно вода ду. ки; при температурі більш 1500°С така обмазка перетворюється в крихку кірочку, що легко відокремлюється як від поверхні злитка, так і від поверхні ізложниці; - збільшити товщину протипригарного прошарку до 2 - 3 мм. Все це дозволяє істотно поліпшити товарний вигляд злитків, отриманих в ізложницях з необробленою внутрішньою поверхнею. Нижче приводиться докладний опис рішення,. Протипригарна присадка містить глину вогнетривку в кількості 80 - 90% по вазі, вапно в кількості 10 - 20% по вазі і воду, кількість якої забезпечує обмазці консистенцію сметани. Глину вогнетривку і вапно попередньо здрібнюють до розмірів частинок менше 1 мм і просівають через сито. Просіяні вапно і глину вогнетривку в указаному співвідношенні завантажують у ємність із корозійностійкої сталі, перемішують і розбавляють водою до одержання консистенції сметани. Після виїмки з ізложниці гарячого злитка попередньої плавки ізложницю очищають і широким пензлем наносять на внутрішню поверхню ізложниці указану протипригарну присадку в декілька прошарків залежно від якості внутрішньої поверхні ізложниці. Прошарки обмазки наносять на поверхню ізложниці, яка ще не охолонула. Обмазка швидко висихає, а це дозволяє визначати місця, де потрібно нанесення додаткового прошарку протипригарної обмазки для забезпечення товарного вигляду злитка. При витягу злитка обмазка утворює на поверхні злитка кірочку, яка при охолодженні злитка розтріскується й обсипається, забезпечуючи злитку якісний товарний вигляд. Приклади конкретної реалізації рішення, що заявляється, приведені в таблиці. 80-90 10-20 до сметаноподібної консистенції Зазначені ознаки складають сутність винахо Причинно - наслідковий зв'язок ознак, що складають сутність винаходу і технічного результату, що досягається, виражається в наступному. Авторами на експериментальних плавках і розливах рідкого металу в ізложниці доказано, що протипригарна обмазка, яка містить глину вогнетривку в кількості 80 - 90% по вазі, вапно в кількості 10 20% по вазі і воду, кількість якої забезпечує обмазці консистенцію сметани, дозволяє: - поліпшити протипригарні властивості обмаз Таблиця. Найменування компонентів Глина вогнетривка Вапно Вода Приклад 1 Кільк. Результат склад, вагові % 80 На поверхні злитка утворюється крихка 20 кірка, яка До одер- легко віддіжання ляється, забезпечуконючи якість систенції товарного смета- вигляду злитка ни Найменування компонентів Глина вогнетривка Вапно Вода Приклад 2 Кільк. Результат склад, вагові% 85 На поверхні злитка утворюється крихка 15 кірка, яка До одер- легко віддіжан ня ляється, консис- забезпечутенції ючи якість смета- товарного вигляду ни злитка 2 Найменування компонентів Глина вогнетривка Вапно Вода Приклад 3 Кільк. Результат склад, вагові% 90 На поверхні злитка утворюється крихка 10 До оде- кірка, яка ржання легко віддіконсис- ляється, забезпечутенції сметани ючи якість товарного вигляду злитка 38086 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
