Магнітний перемішувач

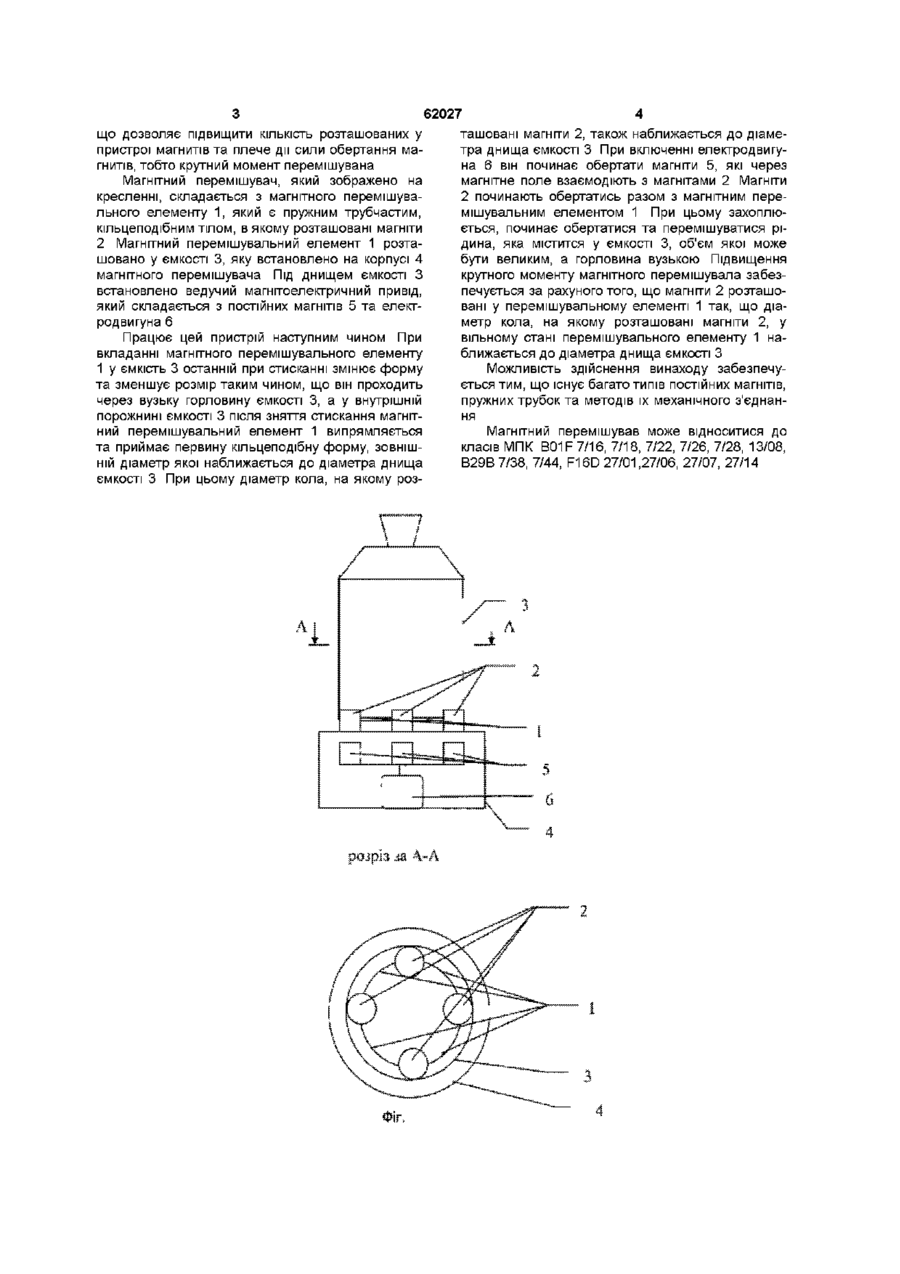

Магнітний перемішувач, який містить корпус, ведучу частину, магнітний перемішувальний елемент, який є веденою частиною, ємкість, в якій розміщений магнітний перемішувальний елемент, який відрізняється тим, що магнітний перемішувальний елемент є пружним, трубчастим, кільцеподібним тілом, в якому магніти розташовані таким чином, що ЗОВНІШНІЙ діаметр кола їх розташування наближається до діаметра днища ємкості, в яку вкладається перемішувальний елемент, при цьому перемішувальний елемент виконаний з можливістю стискатися, а у вільному стані набувати первинну кільцеподібну форму О Магнітний перемішувач відноситься до ХІМІЧНОГО, фармацевтичного машинобудування, зокрема до лабораторного устаткування для приготування розчинів, суспензій Аналогом є ведена частина торцевої магнітної муфти, яка описана в довіднику Проектирование электромагнитных и магнитных механизмов Ганзбург Л Б , Федотов А И Ленинград, Машиностроение, 1980, 364 стор (стор 80) Відомо магнітний перемішувач, який містить корпус, ведучу частину, магнітний перемішувальний елемент, який є веденою частиною, в якому магнітний перемішувальний елемент містить магніти, що розташовані у жорсткому корпусі овальної чи колоподібної форми Цей пристрій є прототипом та описан в каталогу ООО «МАНКОР» Лабораторная посуда и аксессуары Киев, 2002, 72 стор (стор 59), а також в каталогу фірми Q Metrohm AG CH-9101 Hensau Switzerland, Lonenanalytik, 32025- Printed by Metrohm Ltd Hensau Switzerland-Subject to modifications-96-09, 109 crop (crop 19-2) Пристрій, що заявляється, також містить корпус, ведучу частину, магнітний перемішувальний елемент, який є веденою частиною Недоліком відомого пристрою є те, що він створює малий крутнии момент перемішування внаслідок того, що корпус магнітного перемішувального елементу має жорстку конструкцію, розміри якої визначаються розмірами горловини ємкості, через яку цей перемішувальний елемент вкладається у ємкість Оскільки діаметр горловини ємкостей суттєво менший діаметра днища ємкостей, то крутний момент перемішування відомого пристрою для перемішування великих об'ємів рідини з підвищ енною в'язкістю Є недостатнім внаслідок того, що КІЛЬКІСТЬ магнітів та плече сили, яка утворює механічний момент обертання відомого перемішувального елементу, істотно менші, ніж в разі, коли магніти розташовані по діаметру днища В основу винаходу поставлена задача підвищення крутного моменту магнітного перемішувача, яка досягається за рахунок того, що магнітний перемішувальний елемент є пружним, трубчастим, кільцеподібним тілом в якому магніти розташовані так, що ЗОВНІШНІЙ діаметр кола їх розташування наближається до діаметра днища ємності, в яку вкладається перемішувальний елемент, при цьому перемішувальний елемент виконаний з можливістю стискатися, а у вільному стані набувати первину кільцеподібну форму При цьому діаметр перемішувана перевищує діаметр горловини ємкості, о (О 62027 ташовані магніти 2, також наближається до діамещо дозволяє підвищити КІЛЬКІСТЬ розташованих у тра днища ємкості 3 При включенні електродвигупристрої магнитів та плече дії сили обертання мана 6 він починає обертати магніти 5, які через гнитів, тобто крутний момент перемішувана магнітне поле взаємодіють з магнітами 2 Магніти Магнітний перемішувач, який зображено на 2 починають обертатись разом з магнітним перекресленні, складається з магнітного перемішувамішувальним елементом 1 При цьому захоплюльного елементу 1, який є пружним трубчастим, ється, починає обертатися та перемішуватися рікільцеподібним тілом, в якому розташовані магніти дина, яка містится у ємкості 3, об'єм якої може 2 Магнітний перемішувальний елемент 1 розтабути великим, а горловина вузькою Підвищення шовано у ємкості 3, яку встановлено на корпусі 4 крутного моменту магнітного перемішувала забезмагнітного перемішувача Під днищем ємкості З печується за рахуного того, що магніти 2 розташовстановлено ведучий магнітоелектричний привід, вані у перемішувальному елементі 1 так, що діаякий складається з постійних магнітів 5 та електметр кола, на якому розташовані магніти 2, у родвигуна 6 вільному стані перемішувального елементу 1 наПрацює цей пристрій наступним чином При ближається до діаметра днища ємкості З вкладанні магнітного перемішувального елементу 1 у ємкість 3 останній при стисканні змінює форму Можливість здійснення винаходу забезпечута зменшує розмір таким чином, що він проходить ється тим, що існує багато типів постійних магнітів, через вузьку горловину ємкості 3, а у внутрішній пружних трубок та методів їх механічного з'єднанпорожнині ємкості 3 після зняття стискання магнітня ний перемішувальний елемент 1 випрямляється Магнітний перемішував може відноситися до та приймає первину кільцеподібну форму, ЗОВНІШкласів МПК B01F 7/16, 7/18, 7/22, 7/26, 7/28, 13/08, НІЙ діаметр якої наближається до діаметра днища В29В 7/38, 7/44, F16D 27/01,27/06, 27/07, 27/14 ємкості 3 При цьому діаметр кола, на якому роз 62027 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
