Стоматологічний відбитковий силіконовий матеріал сіеласт к коректор

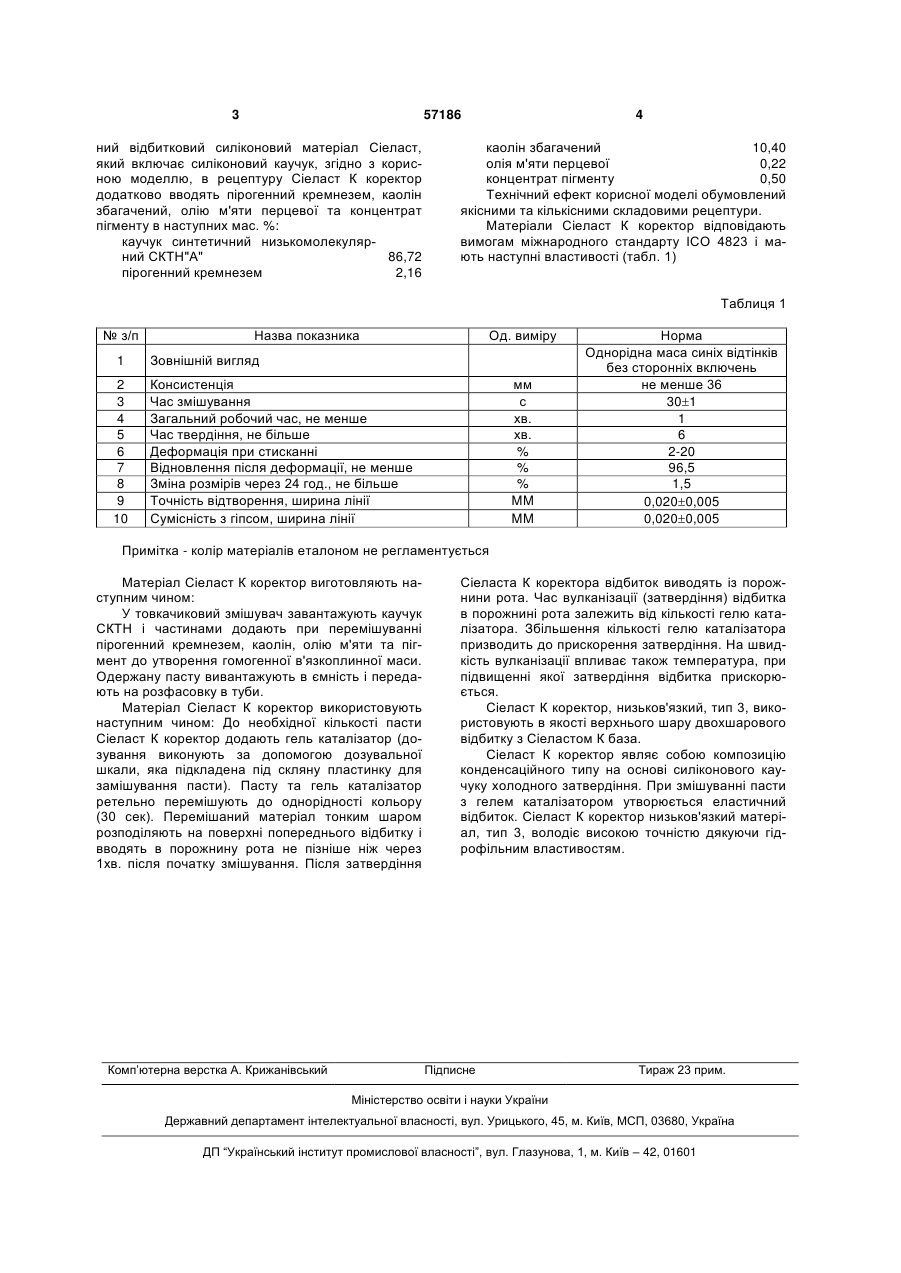

Стоматологічний відбитковий силіконовий матеріал Сіеласт, який включає силіконовий каучук, який відрізняється тим, що в рецептуру Сіеласт К коректор додатково вводять пірогенний кремнезем, каолін збагачений, олію м'яти перцевої та концентрат пігменту в наступних мас. %: каучук синтетичний низькомолекулярний СКТН"А" 86,72 пірогенний кремнезем 2,16 каолін збагачений 10,40 олія м'яти перцевої 0,22 концентрат пігменту 0,50. (19) (21) u201010026 (22) 13.08.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ГОЛІК ВІКТОР ПАВЛОВИЧ, ЯНІШЕН ІГОР ВОЛОДИМИРОВИЧ, ТОМІЛІН В'ЯЧЕСЛАВ ГЕННАДІЙОВИЧ, ДОВГОПОЛ ЮРІЙ ІВАНОВИЧ, ЧЕРНЯЄВ СВЯТОСЛАВ ВОЛОДИМИРОВИЧ, ПЕРЕШИВАЙЛОВА ІРИНА ОЛЕКСАНДРІВНА (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ 3 57186 ний відбитковий силіконовий матеріал Сіеласт, який включає силіконовий каучук, згідно з корисною моделлю, в рецептуру Сіеласт К коректор додатково вводять пірогенний кремнезем, каолін збагачений, олію м'яти перцевої та концентрат пігменту в наступних мас. %: каучук синтетичний низькомолекулярний СКТН"А" 86,72 пірогенний кремнезем 2,16 4 каолін збагачений 10,40 олія м'яти перцевої 0,22 концентрат пігменту 0,50 Технічний ефект корисної моделі обумовлений якісними та кількісними складовими рецептури. Матеріали Сіеласт К коректор відповідають вимогам міжнародного стандарту ІСО 4823 і мають наступні властивості (табл. 1) Таблиця 1 № з/п Назва показника 1 Зовнішній вигляд 2 3 4 5 6 7 8 9 10 Од. виміру Консистенція Час змішування Загальний робочий час, не менше Час твердіння, не більше Деформація при стисканні Відновлення після деформації, не менше Зміна розмірів через 24 год., не більше Точність відтворення, ширина лінії Сумісність з гіпсом, ширина лінії мм с хв. хв. % % % MM MM Норма Однорідна маса синіх відтінків без сторонніх включень не менше 36 301 1 6 2-20 96,5 1,5 0,0200,005 0,0200,005 Примітка - колір матеріалів еталоном не регламентується Матеріал Сіеласт К коректор виготовляють наступним чином: У товкачиковий змішувач завантажують каучук СКТН і частинами додають при перемішуванні пірогенний кремнезем, каолін, олію м'яти та пігмент до утворення гомогенної в'язкоплинної маси. Одержану пасту вивантажують в ємність і передають на розфасовку в туби. Матеріал Сіеласт К коректор використовують наступним чином: До необхідної кількості пасти Сіеласт К коректор додають гель каталізатор (дозування виконують за допомогою дозувальної шкали, яка підкладена під скляну пластинку для замішування пасти). Пасту та гель каталізатор ретельно перемішують до однорідності кольору (30 сек). Перемішаний матеріал тонким шаром розподіляють на поверхні попереднього відбитку і вводять в порожнину рота не пізніше ніж через 1хв. після початку змішування. Після затвердіння Комп’ютерна верстка А. Крижанівський Сіеласта К коректора відбиток виводять із порожнини рота. Час вулканізації (затвердіння) відбитка в порожнині рота залежить від кількості гелю каталізатора. Збільшення кількості гелю каталізатора призводить до прискорення затвердіння. На швидкість вулканізації впливає також температура, при підвищенні якої затвердіння відбитка прискорюється. Сіеласт К коректор, низьков'язкий, тип 3, використовують в якості верхнього шару двохшарового відбитку з Сіеластом К база. Сіеласт К коректор являє собою композицію конденсаційного типу на основі силіконового каучуку холодного затвердіння. При змішуванні пасти з гелем каталізатором утворюється еластичний відбиток. Сіеласт К коректор низьков'язкий матеріал, тип 3, володіє високою точністю дякуючи гідрофільним властивостям. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
