Сушарка

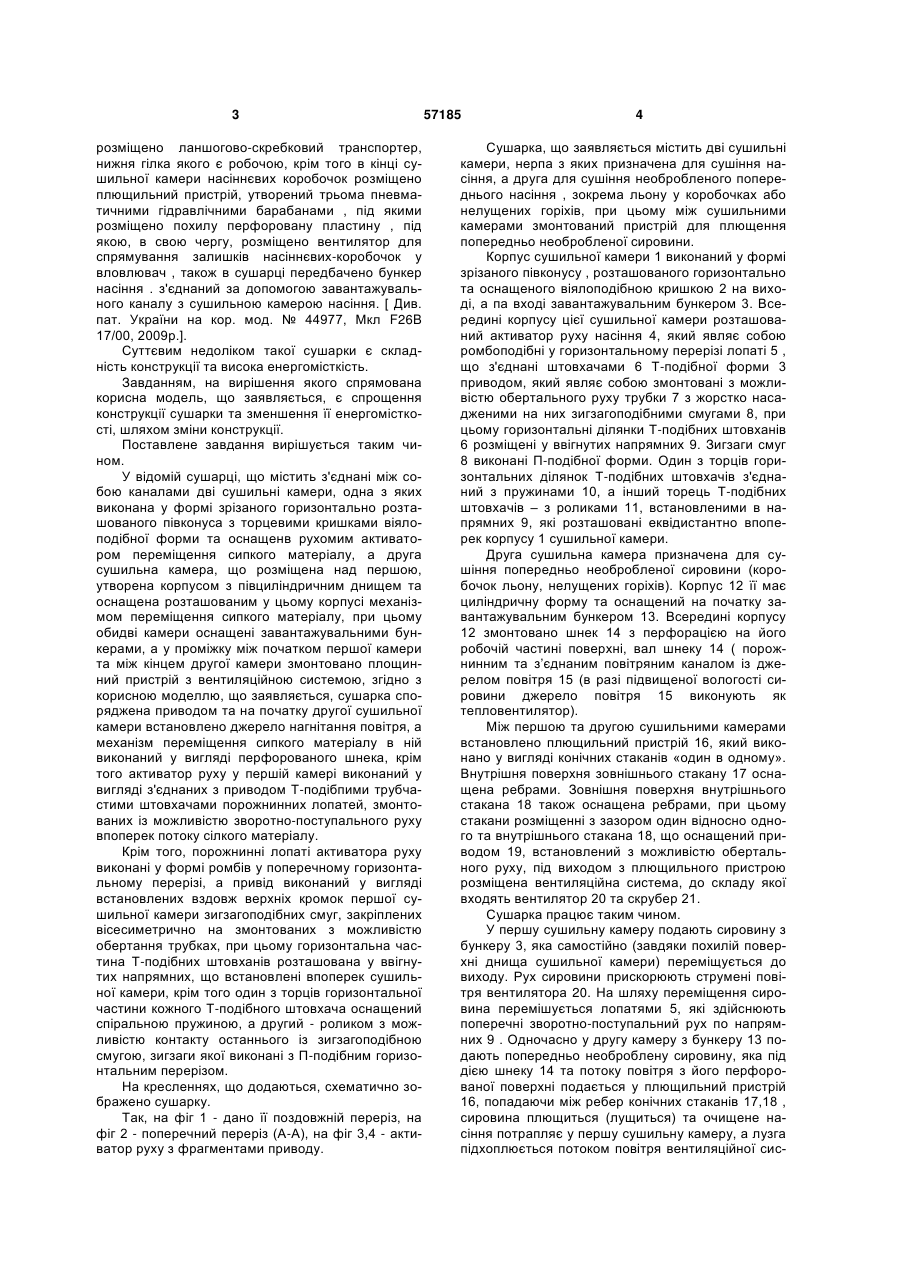

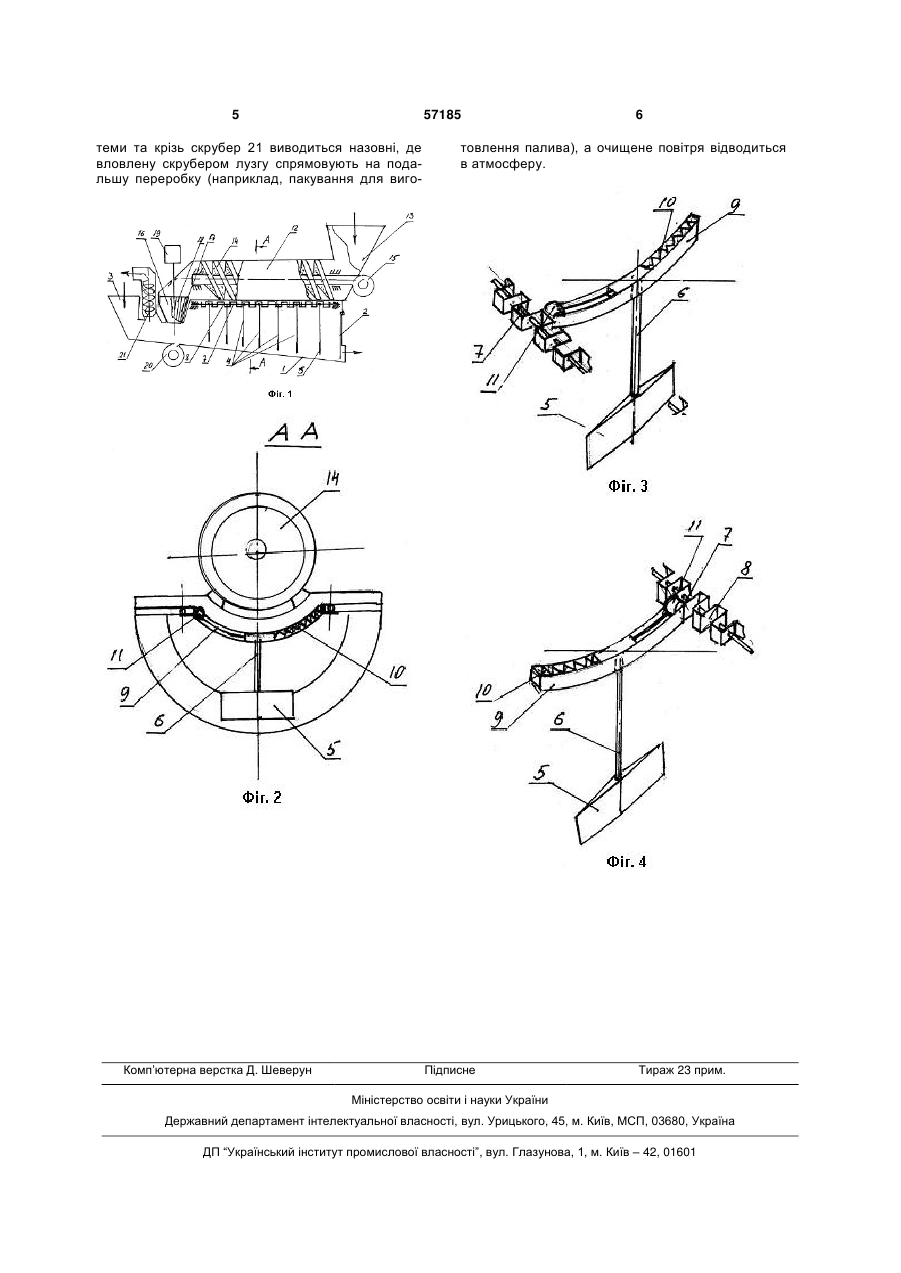

1. Сушарка, що містить з'єднані між собою каналами дві сушильні камери, одна з яких виконана у формі зрізаного горизонтально розташованого півконуса з торцевими кришками віялоподібної форми та оснащена рухомим активатором переміщення сипкого матеріалу, а друга сушильна камера, що розміщена над першою, утворена корпусом з півциліндричним днищем та оснащена розташованим у цьому корпусі механізмом переміщення сипкого матеріалу, при цьому обидві камери оснащені завантажувальними бункерами, а у проміжку між початком першої камери та між кінцем другої камери змонтовано плющильний пристрій з вентиляційною системою, яка відрізняється тим, що оснащена приводом, на початку другої U 2 (19) 1 3 розміщено ланшогово-скребковий транспортер, нижня гілка якого є робочою, крім того в кінці сушильної камери насіннєвих коробочок розміщено плющильний пристрій, утворений трьома пневматичними гідравлічними барабанами , під якими розміщено похилу перфоровану пластину , під якою, в свою чергу, розміщено вентилятор для спрямування залишків насіннєвих-коробочок у вловлювач , також в сушарці передбачено бункер насіння . з'єднаний за допомогою завантажувального каналу з сушильною камерою насіння. [ Див. пат. України на кор. мод. № 44977, Мкл F26B 17/00, 2009р.]. Суттєвим недоліком такої сушарки є складність конструкції та висока енергомісткість. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є спрощення конструкції сушарки та зменшення її енергомісткості, шляхом зміни конструкції. Поставлене завдання вирішується таким чином. У відомій сушарці, що містить з'єднані між собою каналами дві сушильні камери, одна з яких виконана у формі зрізаного горизонтально розташованого півконуса з торцевими кришками віялоподібної форми та оснащенв рухомим активатором переміщення сипкого матеріалу, а друга сушильна камера, що розміщена над першою, утворена корпусом з півциліндричним днищем та оснащена розташованим у цьому корпусі механізмом переміщення сипкого матеріалу, при цьому обидві камери оснащені завантажувальними бункерами, а у проміжку між початком першої камери та між кінцем другої камери змонтовано площинний пристрій з вентиляційною системою, згідно з корисною моделлю, що заявляється, сушарка споряджена приводом та на початку другої сушильної камери встановлено джерело нагнітання повітря, а механізм переміщення сипкого матеріалу в ній виконаний у вигляді перфорованого шнека, крім того активатор руху у першій камері виконаний у вигляді з'єднаних з приводом Т-подібпими трубчастими штовхачами порожнинних лопатей, змонтованих із можливістю зворотно-поступального руху впоперек потоку сілкого матеріалу. Крім того, порожнинні лопаті активатора руху виконані у формі ромбів у поперечному горизонтальному перерізі, а привід виконаний у вигляді встановлених вздовж верхніх кромок першої сушильної камери зигзагоподібних смуг, закріплених вісесиметрично на змонтованих з можливістю обертання трубках, при цьому горизонтальна частина Т-подібних штовханів розташована у ввігнутих напрямних, що встановлені впоперек сушильної камери, крім того один з торців горизонтальної частини кожного Т-подібного штовхача оснащений спіральною пружиною, а другий - роликом з можливістю контакту останнього із зигзагоподібною смугою, зигзаги якої виконані з П-подібним горизонтальним перерізом. На кресленнях, що додаються, схематично зображено сушарку. Так, на фіг 1 - дано її поздовжній переріз, на фіг 2 - поперечний переріз (А-А), на фіг 3,4 - активатор руху з фрагментами приводу. 57185 4 Сушарка, що заявляється містить дві сушильні камери, нерпа з яких призначена для сушіння насіння, а друга для сушіння необробленого попереднього насіння , зокрема льону у коробочках або нелущених горіхів, при цьому між сушильними камерами змонтований пристрій для плющення попередньо необробленої сировини. Корпус сушильної камери 1 виконаний у формі зрізаного півконусу , розташованого горизонтально та оснащеного віялоподібною кришкою 2 на виході, а па вході завантажувальним бункером 3. Всередині корпусу цієї сушильної камери розташований активатор руху насіння 4, який являє собою ромбоподібні у горизонтальному перерізі лопаті 5 , що з'єднані штовхачами 6 Т-подібної форми 3 приводом, який являє собою змонтовані з можливістю обертального руху трубки 7 з жорстко насадженими на них зигзагоподібними смугами 8, при цьому горизонтальні ділянки Т-подібних штовханів 6 розміщені у ввігнутих напрямних 9. Зигзаги смуг 8 виконані П-подібної форми. Один з торців горизонтальних ділянок Т-подібних штовхачів з'єднаний з пружинами 10, а інший торець Т-подібних штовхачів – з роликами 11, встановленими в напрямних 9, які розташовані еквідистантно впоперек корпусу 1 сушильної камери. Друга сушильна камера призначена для сушіння попередньо необробленої сировини (коробочок льону, нелущених горіхів). Корпус 12 її має циліндричну форму та оснащений на початку завантажувальним бункером 13. Всередині корпусу 12 змонтовано шнек 14 з перфорацією на його робочій частині поверхні, вал шнеку 14 ( порожнинним та з’єднаним повітряним каналом із джерелом повітря 15 (в разі підвищеної вологості сировини джерело повітря 15 виконують як тепловентилятор). Між першою та другою сушильними камерами встановлено плющильний пристрій 16, який виконано у вигляді конічних стаканів «один в одному». Внутрішня поверхня зовнішнього стакану 17 оснащена ребрами. Зовнішня поверхня внутрішнього стакана 18 також оснащена ребрами, при цьому стакани розміщенні з зазором один відносно одного та внутрішнього стакана 18, що оснащений приводом 19, встановлений з можливістю обертального руху, під виходом з плющильного пристрою розміщена вентиляційна система, до складу якої входять вентилятор 20 та скрубер 21. Сушарка працює таким чином. У першу сушильну камеру подають сировину з бункеру 3, яка самостійно (завдяки похилій поверхні днища сушильної камери) переміщується до виходу. Рух сировини прискорюють струмені повітря вентилятора 20. На шляху переміщення сировина перемішується лопатями 5, які здійснюють поперечні зворотно-поступальний рух по напрямних 9 . Одночасно у другу камеру з бункеру 13 подають попередньо необроблену сировину, яка під дією шнеку 14 та потоку повітря з його перфорованої поверхні подається у плющильний пристрій 16, попадаючи між ребер конічних стаканів 17,18 , сировина плющиться (лущиться) та очищене насіння потрапляє у першу сушильну камеру, а лузга підхоплюється потоком повітря вентиляційної сис 5 57185 теми та крізь скрубер 21 виводиться назовні, де вловлену скрубером лузгу спрямовують на подальшу переробку (наприклад, пакування для виго Комп’ютерна верстка Д. Шеверун 6 товлення палива), а очищене повітря відводиться в атмосферу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
