Обладнання для підготовки вимені корів до доїння в стійлах

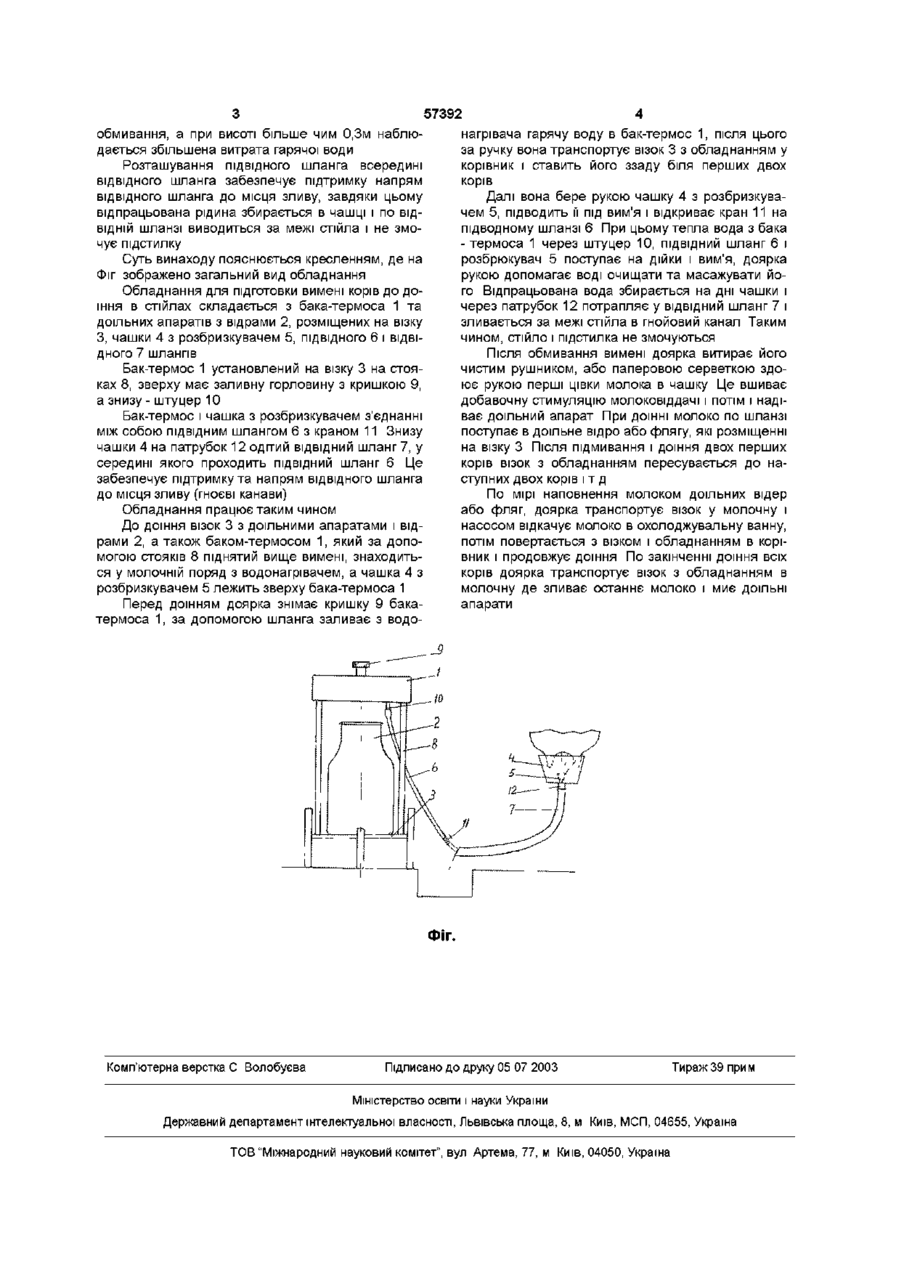

Обладнання для підготовки вимені корів до доїння в стійлах, що містить бак-термос з криш кою, розміщений на візку, ПІДВІДНИЙ шланг, чашку з розбризкувачем, яке відрізняється тим, що бактермос установлений вище вимені корів на визначеній висоті в межах 0,25-0,Зм і з'єднаний ПІДВІДНИМ шлангом з чашкою з розбризкувачем, яка забезпечена ВІДВІДНИМ шлангом, причому ПІДВІДНИЙ шланг розташований всередині Винахід відноситься до сільського господарства, а саме до тваринництва, і стосується обладнання для підмивання вимені корів при доїнні в стійлах Відомий пристрій для підмивання вимені корів (ас СССР № 725629 A01J7/00), який складається з основи, що має напрямну втулку і порожнистий шток, на верхньому КІНЦІ ЯКОГО закріплена чашка з тримачами щіток і розбризкувач Чашка робить зворотно-поворотний рух і під дією щіток і розбризкування гарячої води здійснюється масаж і обмивання вимені Недоліком цього пристрою є те, що відпрацьована вода витікає з чашки прямо на підстилку стійла і змочує Й, тому и треба міняти після кожного доїння Крім того, не вирішено питання подачі гарячої води в стійла За прототип вибрано обладнання для обмивання вимені корів (А А Потарин, В М Кузнецов, Устройство для обмывания вымени коров Механизация и электрификация сельского хозяйства, № 9, 1998 с 11-12), яке складається з бакатермоса, обладнаного манометром, запобіжним клапаном і герметичною кришкою для заливання гарячої води, а також штуцером для ПІДВІДНОГО шлангу з розбризкувачем Все це розміщено на ручному візку Після заправлення бака-термоса гарячою водою і стиснутим до 200 - ЗООкПа повітрям доярка пересуває візок з котлом уздовж стійл і за допомогою розбризкувача обмиває вим'я До недоліків цього обладнаних можна віднести потребу мати компресорну установку для заправлення бака-термоса стиснутим повітрям, спостері гається нерівномірний тиск вода в розбризкувачі по мірі витрати води з котла, а також застосування дорогого бака-термоса високого тиску, який повинен періодично проходити Держнагляд Крім того вся відпрацьована вода потрапляє в стійло і змочує підстилку В основу винаходу поставлена задача створити обладнання для підмивання вимені корів у стійлах, в якому установка бака-термосу вище вимені корів і з'єднаним ПІДВІДНИМ шлангом з чашкою з розбризкувачем створювало би необхідний напір води в розбризкувані, обмивало, очищало і частково масажувало вим'я, а розташування ПІДВІДНОГО шланга всередині ВІДВІДНОГО шланга забезпечувало би збирання і виливання відпрацьованої води за межі стійла Поставлена задача досягається тим, що в обладнанні для підготовки вимені корів до доїння в стійлах, що містить бак-термос з кришкою, розміщений на візку, ПІДВІДНИЙ шланг, чашку з розбризкувачем, яке відрізняється тим, що бак-термос установлений вище вимені на визначеній висоті в межах 0,25 - 0,3м і з'єднаний ПІДВІДНИМ шлангом з чашкою з розбризкувачем, яка забезпечена ВІДВІДНИМ шлангом, причому ПІДВІДНИЙ шланг розташований всередині ВІДВІДНОГО шланга Установлений на візку бак-термос на визначеній висоті в межах 0,25 - 0,3м над вим'ям дозволяє створювати необхідний, більш постійний напір води в розбризкувачі чашки з метою видалення бруду, часткового масажу вимені і мінімальної витрати води При меншій висоті установки бака-термоса чим 0,25м параметри струї не забезпечують якісне ВІДВІДНОГО шланга о> со Ю 57392 обмивання, а при висоті більше чим 0,3м наблюнагрівача гарячу воду в бак-термос 1, після цього дається збільшена витрата гарячої води за ручку вона транспортує візок 3 з обладнанням у корівник і ставить його ззаду біля перших двох Розташування ПІДВІДНОГО шланга всередині корів ВІДВІДНОГО шланга забезпечує підтримку напрям ВІДВІДНОГО шланга до місця зливу, завдяки цьому Далі вона бере рукою чашку 4 з розбризкувавідпрацьована рідина збирається в чашці і по ВІДчем 5, підводить її під вим'я і відкриває кран 11 на ВІДНІЙ шланзі виводиться за межі стійла і не змопідводному шланзі 6 При цьому тепла вода з бака чує підстилку - термоса 1 через штуцер 10, ПІДВІДНИЙ шланг 6 і розбрюкувач 5 поступає на дійки і вим'я, доярка Суть винаходу пояснюється кресленням, де на рукою допомагає воді очищати та масажувати йоФіг зображено загальний вид обладнання го Відпрацьована вода збирається на дні чашки і Обладнання для підготовки вимені корів до дочерез патрубок 12 потрапляє у ВІДВІДНИЙ шланг 7 і їння в стійлах складається з бака-термоса 1 та зливається за межі стійла в гнойовий канал Таким доїльних апаратів з відрами 2, розміщених на візку чином, стійло і підстилка не змочуються З, чашки 4 з розбризкувачем 5, ПІДВІДНОГО 6 і ВІДВІДНОГО 7 шлангів Після обмивання вимені доярка витирає його Бак-термос 1 установлений на візку 3 на стоячистим рушником, або паперовою серветкою здоках 8, зверху має заливну горловину з кришкою 9, ює рукою перші цівки молока в чашку Це вшиває а знизу - штуцер 10 добавочну стимуляцію молоковіддачі і потім і надіває доїльний апарат При доїнні молоко по шланзі Бак-термос і чашка з розбризкувачем з'єднанні поступає в доїльне відро або флягу, які розміщенні між собою ПІДВІДНИМ шлангом 6 з краном 11 Знизу на візку 3 Після підмивання і доїння двох перших чашки 4 на патрубок 12 одітий ВІДВІДНИЙ шланг 7, у корів візок з обладнанням пересувається до насередині якого проходить ПІДВІДНИЙ шланг 6 Це ступних двох корів і т д забезпечує підтримку та напрям ВІДВІДНОГО шланга до місця зливу (гноєві канави) По мірі наповнення молоком доїльних відер або фляг, доярка транспортує візок у молочну і Обладнання працює таким чином насосом відкачує молоко в охолоджувальну ванну, До доїння візок 3 з доїльними апаратами і відпотім повертається з візком і обладнанням в корірами 2, а також баком-термосом 1, який за доповник і продовжує доїння По закінченні доїння всіх могою стояків 8 піднятий вище вимені, знаходитькорів доярка транспортує візок з обладнанням в ся у молочній поряд з водонагрівачем, а чашка 4 з молочну де зливає останнє молоко і миє доїльні розбризкувачем 5 лежить зверху бака-термоса 1 апарати Перед доїнням доярка знімає кришку 9 бакатермоса 1, за допомогою шланга заливає з водо ФІГ. Комп'ютерна верстка С Волобуєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
