Пристрій для підготовки вимені до доїння

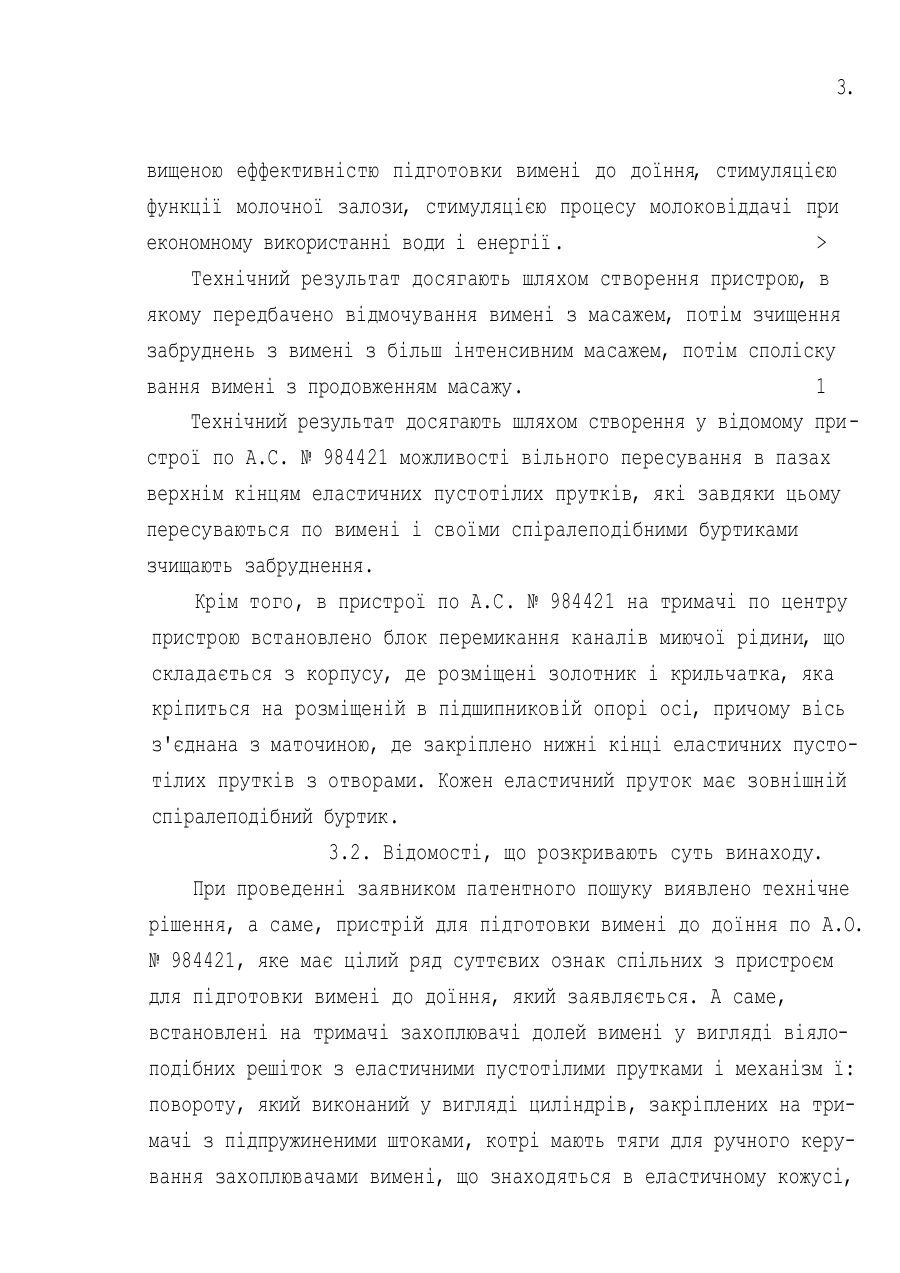

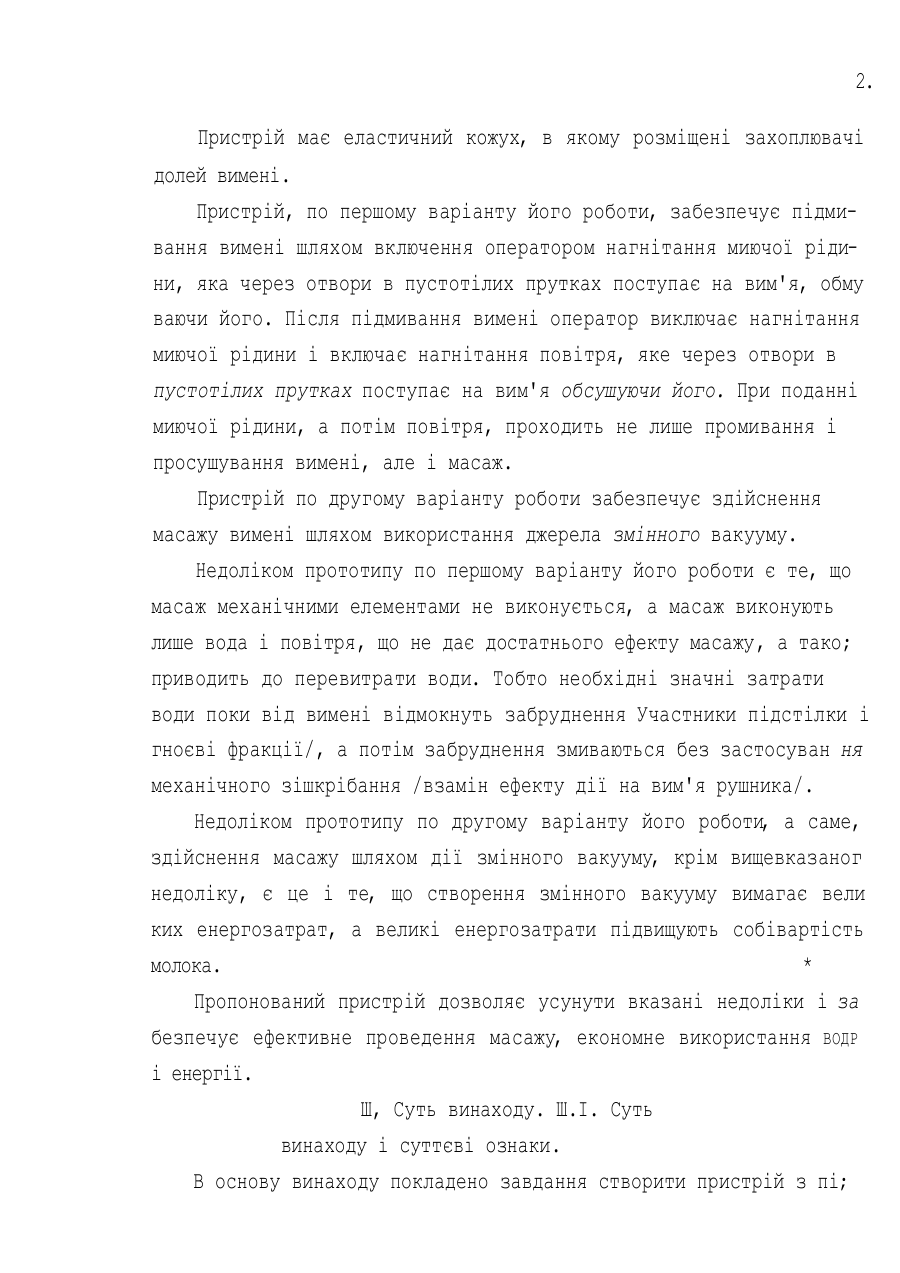

$ /с? МІЖ -б А 01 ^ 7/00 ПРИСТРІЙ ДЛЯ ПІДГОТОВКИ ВШЕНІ ДО ДОїННЯ І. Галузь техніки, до якої належить винахід. Винахід належить до сільського господарства, зокрема, до тваринництва, а саме до пристроїв для підготовки вимені до доїння і може бути застосований для стимуляції молочної залози корів при утриманні лактуючих корів в господарствах різних форм власності, П. Рівень техніки. Найбільш близьким по суті до пристрою, що заявляється, є "Устройство для подготовки вымени к доению" /А.С. № 984421/. Відомий пристрій для підготовки вимені до доїння включає шарнірно встановлені на тримачі захоплювачі долей вимені і механізм їх повороту. Захоплювачі долей вимені виготовляють у вигляді віялоподібних увігнутих решіток з пустотілими прутками і пїд'єднувальними патрубками з механізмом їх переміщення в радіальному напрямі під кутом 35 * 55° до повздовжної осі тримача. Механізм повороту захоплювачів вимені виконаний у вигляді пи:т лїндрів, жорстко закріплених на тримачі з підпружиненими штоками, шарнірно з'єднаних з нижніми частинами захоплювачів. Штоки мають тяги, а циліндри - ролики, в пазах яких розміщені ці гнучкі тяги для ручного керування захоплювачами. Кожен пруток віялоподібних решіток, виконаний у вигляді звернених один до одного жолобів, розміщених в еластичних оболонках і взаємодіючих один з одним з допомогою верхньої і нижньої пружин, причому нижні пружини мають більшу пружність ніж верхні. Кожен пруток віялоподібних решіток виконаний у вигляді трубки, яка має перфоровану увігнуту стінку, отвори якої розміщені віялоподібно. 2. Пристрій має еластичний кожух, в якому розміщені захоплювачі долей вимені. Пристрій, по першому варіанту його роботи, забезпечує підмивання вимені шляхом включення оператором нагнітання миючої рідини, яка через отвори в пустотілих прутках поступає на вим'я, обму ваючи його. Після підмивання вимені оператор виключає нагнітання миючої рідини і включає нагнітання повітря, яке через отвори в пустотілих прутках поступає на вим'я обсушуючи його. При поданні миючої рідини, а потім повітря, проходить не лише промивання і просушування вимені, але і масаж. Пристрій по другому варіанту роботи забезпечує здійснення масажу вимені шляхом використання джерела змінного вакууму. Недоліком прототипу по першому варіанту його роботи є те, що масаж механічними елементами не виконується, а масаж виконують лише вода і повітря, що не дає достатнього ефекту масажу, а тако; приводить до перевитрати води. Тобто необхідні значні затрати води поки від вимені відмокнуть забруднення Участники підстілки і гноєві фракції/, а потім забруднення змиваються без застосуван ня механічного зішкрібання /взамін ефекту дії на вим'я рушника/. Недоліком прототипу по другому варіанту його роботи, а саме, здійснення масажу шляхом дії змінного вакууму, крім вищевказаног недоліку, є це і те, що створення змінного вакууму вимагає вели ких енергозатрат, а великі енергозатрати підвищують собівартість молока. * Пропонований пристрій дозволяє усунути вказані недоліки і за безпечує ефективне проведення масажу, економне використання ВОДР і енергії. Ш, Суть винаходу. Ш.І. Суть винаходу і суттєві ознаки. В основу винаходу покладено завдання створити пристрій з пі; 3. вищеною еффективністю підготовки вимені до доїння, стимуляцією функції молочної залози, стимуляцією процесу молоковіддачі при економному використанні води і енергії. > Технічний результат досягають шляхом створення пристрою, в якому передбачено відмочування вимені з масажем, потім зчищення забруднень з вимені з більш інтенсивним масажем, потім споліску вання вимені з продовженням масажу. 1 Технічний результат досягають шляхом створення у відомому пристрої по А.С. № 984421 можливості вільного пересування в пазах верхнім кінцям еластичних пустотілих прутків, які завдяки цьому пересуваються по вимені і своїми спіралеподібними буртиками зчищають забруднення. Крім того, в пристрої по А.С. № 984421 на тримачі по центру пристрою встановлено блок перемикання каналів миючої рідини, що складається з корпусу, де розміщені золотник і крильчатка, яка кріпиться на розміщеній в підшипниковій опорі осі, причому вісь з'єднана з маточиною, де закріплено нижні кінці еластичних пустотілих прутків з отворами. Кожен еластичний пруток має зовнішній спіралеподібний буртик. 3.2. Відомості, що розкривають суть винаходу. При проведенні заявником патентного пошуку виявлено технічне рішення, а саме, пристрій для підготовки вимені до доїння по А.О. № 984421, яке має цілий ряд суттєвих ознак спільних з пристроєм для підготовки вимені до доїння, який заявляється. А саме, встановлені на тримачі захоплювачі долей вимені у вигляді віялоподібних решіток з еластичними пустотілими прутками і механізм ї: повороту, який виконаний у вигляді циліндрів, закріплених на тримачі з підпружиненими штоками, котрі мають тяги для ручного керування захоплювачами вимені, що знаходяться в еластичному кожусі, 4. і трубопровід. Однак наявність спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які за сукупністю ознак співпадали б з заявленим, не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату: верхні кінці еластичних пустотілих прутків мають можливість переміщатися в пазах, пристрій має на тримачі по центру блок перемикання каналів миючої рідини, що складається з корпусу, де розміщені золотник і крильчатка, яка кріпиться на розміщеній в підшипниковій опорі осі, причому вісь з'єднана з маточиною, де закріплено нижні кінці еластичний пустотілих прутків з отворами. Крім того, кожен еластичний пусте тілий пруток має зовнішній спіралеподібний буртик. Отже заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його вїдповідніс критерію "винахідницький рівень". Заявлений пристрій належить до сільського господарства, зок] ма до пристроїв для підготовки вимені до доїння. А тому відпові; критерію винаходу "промислова придатність". Таким чином, заявлене технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідно до пункту б розділу Закону України "Про охорону прав на винаходи і корисні моделі" Ш 3687-ХГТ. К. Перелік фігур, креслень. І Пристрій для підготовки вимені до доїкня зображений на фіг. збоку, фіг. 2 - вид А-А, фіг. З «* вид Г, фіг. * - блок перемикання каналів миючої рідини, де І - тримач, 2 - еластичний пустотілий пруток, 3 * порожниста труба, 4 *- перегородка, 5 кільцеподібний буртик, 6 - блок перемикання каналів, 7 - корпус ВИД 8 - золотник'» 9 - крильчатка, ГО - вісь, II ~ підшипникова опор; 12 і маточина, IS • отвір малого діаметру, 14 ~ отвір великого діаметру, 15 * спіралеподібний буртик*, 16 » конусоподібний калібрований отвір*, 17 - паз, 18,19 * канали. ! 5* Відомості, які підтверджують можливість здійснення винаходу. } Пристрій для підготовки вимені д© доїння зображений на фіг. де Г тримач, на якому встановлено віялоподібні решітки, захонлі чі долей вимені, щ© складаються з еластичних пустотілих пруткі} 2, з'єднаних нижніми кінцями з трубопроводом МИЮЧОЇ рідини /на фіг. І не показано/. Шд А-А /фіг* ?/показув як верхній кінець еластичного пустотілого прутка 2 розміщений в порожнистій труб; з перегородками 4. Вид Г /фіг. З/ показує кріплення еластичної пустотілого прутка 2 на кільцеподібному буртику 5. По центру пристрою /фіг, І/ на тримачі І знаходиться блок перемикання каналів миючої рідини 6 /фіг. 4/, що складається з корпусу 7, в якому розміщені золотник 8 ^крильчатка 9, яка крі питься на осі 10, розміщеній в підшипниковій опорі II. ІГричому вісь 10 з'єднана з маточиною 12, де закріплене нижні кінці еле тичних пустотілих прутків 2. і Пустотілий еластичний пруток 2 має отвори малого діаметру і великого діаметру 14, а також спіралеподібний буртик І5« Зш чується еластичний пустотілий пруток 2 конусоподібним каліброі ним отвором 16 на відповідний напір миючої рідини. В корпусі ' передбачене паз 17 і канали 18 і 19 для створення відповідною напору миючої рідини. j Пристрій для підготовки вимені до доїння працює наступним чи нон» Оператор підводить пристрій під внн*я тварини, розсуває захоштвачі долей вимені так, щоб вим 1 я розмістилось в ньому, Іісля цього оператор включає нагнітач миючої рідини і одночг но реяе часу /на фіг. не показано/. При цьому миюча рідина постз пав в блок перемикання каналів 6 і по каналу 18 /положення золо? ка никне/. Відбувається відмочування вимені. Через заданий опер* тором проміжок часу реле спрацьовує, включає електромагніт /на фіг. не показано/, який переводить золотник 8 у верхнє ноложенн /на фіг, % обведено двохпунктирною лінією/, тобто миюча рідина буде поступати не через канал 18, а через канал 19* В цьому положенні золотника 8 миюча рідина потрапляє до еластичного пусте тїлого прутка 2 /через канал 19/, де потрапляє в паз 17 і через великі отвори 14 всередину еластичного пустотілого прутка 2. Ч* рез малі отвори ІЗ миюча рідина під розрахунковим напором/ омиз вим*яФ При цьому еластичні пустотілі прутки 2, будучи закріплеї не жорстке, а як показано на фіг. 2 /А-А/ І на фіг. З /вид Г/ s можливістю пересування в пазах, а , відповідно, по долях вим Під дів© напору води еластичні пустотілі прутки 2 труться об вим'я і зчищають забруднення. Шеля цього реле часу /за відпов ний проміжок часу/ знову спрацьовує і електромагніт повертає з лотник 8 у попереднє положення, а саме - нижнгв. ♦ Тобто миюча р дина буде знову поступати по каналу 18 і змивати рештки забрул н-ень. ] Після цього оператор вимикає нагнітач ниючої рідини і вклі ! нагнітач теплого повітря, яке обсушує вим'я, За рахунок зчищення забруднень рухомими еластичними пусто1 ми прутками з спіралеподібними буртиками досяяається значна ез ноиія миючої рідини /різниця приблизно така, як мити руки тру їх одна об одну і не тручн/ о 7. Підвищена ефективність підготовки вимені до доїння досягаєм ся більш інтенсивним масажем за рахунок пересування но вимені еластичних пустотілих прутків. * Для обертання крильчатки потрібен відповідний напір* При вп ходженні рідини через крильчатку змінюється як кінетична так і потенціальна енергія. Зміну динамічного напору ножна виразити ^Стесин Сії», йковенко Е.А. Лопастные машины"гидродинамические передачи. Н,: Машиностроение, 1990, 240 с Г "(С* С *2 ^ J/2 r II де ij , C 2 - відповідно складові швидкості насосного колеса і крыльчатки, м/с; * прискорення вільного падіння, м/с 2 ; Динамічний момент взаємодії потоку і крильчатки [Стесюк С.Т їГковенко Е,А. Лопастные машины и гидродинамические передачи, I L Машиностроение, 1990, 240 ~ де Мг - момент взаємодії общему елементарної струйки з крильчаткою, Н'И; f) * густина омиваючої рідини» кг/и at cU - зміна кутової швидкості, с ^ зміна витрати м /с; - полярний момент інерції робочої рідини, ~Л - конфігураційний фактор, м5 . Як видно з формул /І/ і /2/, створюється необхідний динам ний нангр і момент, крильчатка буде обертатись, приводячи л р еластичний пустотілий пруток, який буде масажувати вим'я. Витрату миючої рідини через отвори малого діаметру ІЗ» вє кого діаметру 14, а також конусоподібний калібрований отвір І 8. вкзкачвд [ Большаков В.А., Попои З .Н. Гидравлика, - к . : Втща шк ола, 1989, - 215 с2 і / з/ -f/ VIA n де /U - коефіцієнт витрати; cOc - площа живого перерізу отворі», м 2 * Швидкість витікання миючої рідини через малі отвори при пос тійному напорі буде (^Большаков В.А . , Попов В.її. Гидравлика* * К.: Вища школа, 1989, - 215 сЗ де у , / - коефіцієнт швидкості з урахуванням швидкості підходу. Аналіз формул /і/ г- А/ дозволяє зробити висновок про можливість реалізації винаходу. J Пристрій для підготовки вимені до доїння 2 2 Фіг. 1 Л~А Вид Г £ ' Фіг. З \ Г Фіг. 2 Автори: 0ципок х.М. Занічковська Т.Л, Пристрій для підготовки Замене до доїння УА////Л///// 7 8 9 Фіг .4 Автори: Ощипок І.М. Занічковська
