Пересувна установка для санітарної підготовки вимені корів до доїння

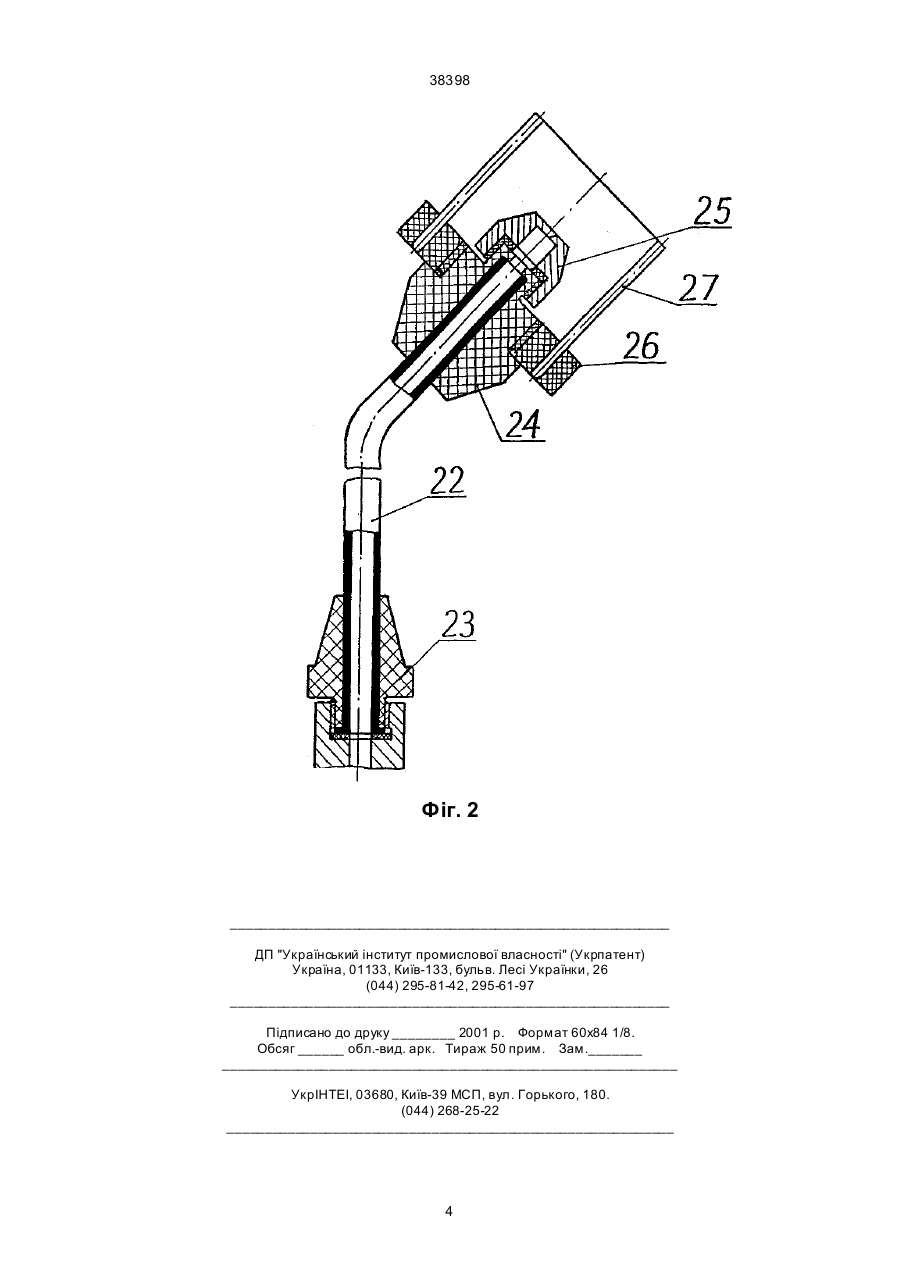

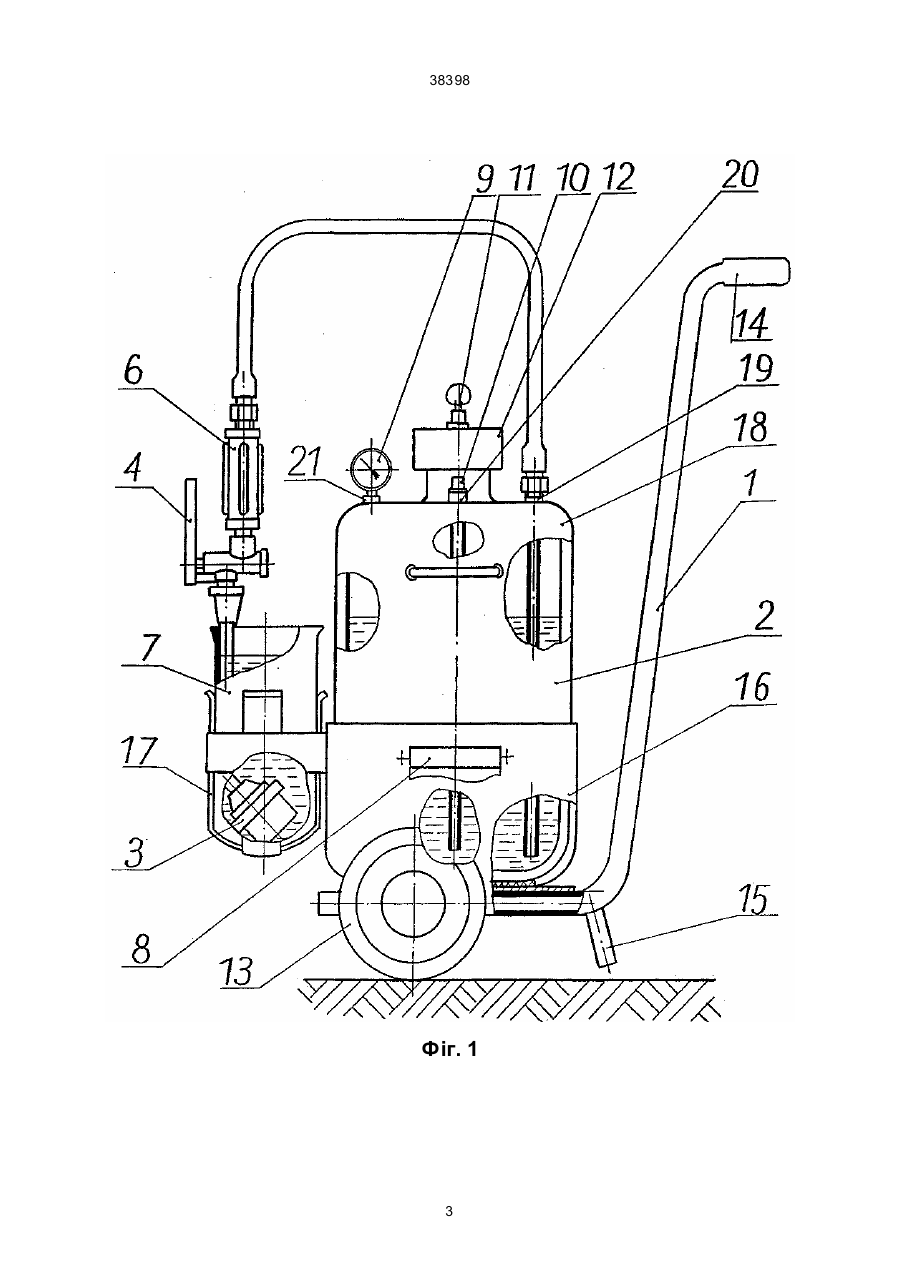

1. Пересувна установка для санітарної підготовки вимені корів до доїння, яка складається з 38398 Розроблена установка (фіг. 1) складається з візка (1), ємності (2), що заповнюється рідиною, наприклад, теплою водою, температурою плюс (40-45)°С і в якому створюється тиск не менше 0,4 МПа; розбризкувача (3); крана подачі води (4); еластичного шланга (5); ручки (6); ємності (7) з розчином для дезинфекції розбризкувача; рулону з салфетками (8); манометра (9); ніпеля (10) для закачування в балон-термос стисненого повітря; клапана (11) для скидання зайвого тиску в атмосферу; кришки (12) для герметизації ємності. При використанні винаходу створюється адекватна стимуляція рефлексу молоковіддачі у корів установкою, обладнаною розбризкувачем, який має щітку (26) з еластичною ворсою (27) довжиною 40-50 мм та форсункою (25) з отвором діаметром 0,8-1,0 мм. Візок складається з двох коліс (13), ручки (14), підставки (15), чана (16), в який встановлюється ємність, гнізда (17) для установки в нього ємності з розчином для дезинфекції. Для підтримання потрібної температури технологічної рідини на протязі періоду доїння корів (2-3 години) балон виконано у вигляді термосу з подвійною стінкою. Ємність для рідини складається з власне балона (18) з подвійними стінками, з поміж яких викачане повітря і штуцера (19) для приєднання еластичного шланга з розбризкувачем; штуцера (20) для вкручування ніпеля; штуцера (21) для вкручування манометра. Розбризкувач (фіг. 2) складається з трубки (22), обладнаної пластмасовим наконечником (23) з різьбою для приєднання до крана подачі води і пластмасовим наконечником (24) для приєднання до нього форсунки і щітки з еластичною ворсою довжиною 40-50 мм. Форсунка з отвором діаметром 0,8-1,0 мм, при робочому тиску не менше 0,4 МПа, забезпечує необхідну продуктивність розбризкування води (0,5-0,6 л/хв.). При тривалості обмивання та масажу вимені 20-30 с, витрати води складають 0,25-0,3 літри на санітарну підготовку вимені однієї корови (дослідженнями встановлено, що такої кількості теплої води достатньо для обмивання вимені). Згідно з "Правилами машинного доїння корів" [2] для стимуляції рефлексу молоковіддачі та санітарної підготовки вимені корів перед надіванням доїльних стаканів на дійки удоюють перші 2-3 струмки молока (тривалість операції 5-6 с), обмивають вим'я чистою теплою (40-45°С) водою з розбризкувача або відра на протязі 10-15 с, витирають чистим рушником (6-8 с) та проводять масаж вимені (15-25 с). У новоотелених корів тривалість всіх операцій від початку здоювання перших струмок до надівання доїльних стаканів може не перевищувати 30-40 с, у корів другої половини лактації досягти 1 хвилини, а у окремих тугодійних корів ще більше. В усі х випадках доїльні стакани потрібно надівати на дійки тільки тоді, коли корова припустила молоко. При використанні розробленої пересувної установки технологічний процес санітарної підготов ки вимені корів до доїння на молочних фермах де використовується стійлове утримання тварин та доїльні установки типу "Молокопровід" та ДАС-2В відбувається наступним чином: в молочному відділенні корівника воду за допомогою водонагрівача типу УДТ.12.00 нагрівають до температури 4045°С і заливають з використанням лійки з фільтрувальною сіткою (площа чарунки 0,25 мм 2) в ємність (2) пересувної установки в кількості 15 л, для герметизації ємність закривають кришкою (12). За допомогою компресора повітря нагнітається через ніпель (10) з штуцером (20), для його вкручування, в ємність до величини тиску не менше 0,4 МПа, який контролюється з допомогою манометра (9) з штуцером (21), для його вкручування, для скидання зайвого тиску в атмосферу використовуються клапан (11). Потім з допомогою візка (1) і ручки (14) на двох колесах (13) в чані (16) ємність з іншим обладнанням установки переміщують у корівник де проводиться технологічний процес доїння корів в стійлах. Установка встановлюється вертикально з допомогою підставки (15). Оператор машинного доїння удоює перші 2-3 струмки молока (тривалість операції 5-6 с), потім з допомогою розбризкувача (3) зі щіткою (26), крана подачі води (4) та ручки (6) обмивають вим'я теплою водою, температурою 40-45°С, яка подається під тиском по еластичному шлангу (5), який приєднаний штуцером (19) до власне балона (18), з подвійними стінками з поміж яких викачане повітря, далі вода по трубці (22), яка обладнана пластмасовим наконечником (23),з різьбою для приєднання до крана подачі води, поступає до форсунки (25) з пластмасовим наконечником (24) для її приєднання та проводить масаж вимені корови з допомогою щітки (26) з еластичною ворсою (27), довжиною 40-50 мм (тривалість операції 20-30 с). Після цього, розбризкувач опускається оператором в ємність з дезінфікуючим розчином (7), яка розміщується на установці в гнізді (17). Дезінфікуючий розчин використовується з метою не допустити перезаражування корів маститом. Далі оператор витирає вим'я чистою салфеткою, відриваючи її з р улону (8), який розміщується на установці. Після того, як корова припустила молоко оператор надіває доїльні стакани апарата на дійки вимені. Проводиться процес доїння корови. Після доїння групи корів установку переміщують в молочне відділення корівника, де проводиться її періодичне промивання гарячою водою, очистка та просушування. Одна установка може обслуговувати гр упу корів при її стійлову утриманні до 50 голів. Отже, на корівник де утримується 100 голів необхідно 2 або 4 пересувні установки в залежності від кількості груп корів (2 або 4), для корівника на 200 голів потрібно 4 установки. Джерела інформації. 1. Доильная установка "Елочка" УДЕ-8. Техническое описание и инструкция по эксплуатации / Завод "Кургансельмаш"; "Советское Заполярье", 1974. - 84 с. 2. Правила машинного доения коров / Госагропром СССР. - М.: "Агропромиздат", 1989. 38 с. 2 38398 Фіг. 1 3 38398 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
