Спосіб безпечного формування гармонічного сигналу з використанням широтно-імпульсної модуляції (шім)
Номер патенту: 57418
Опубліковано: 25.02.2011
Автори: Малиновський Михайло Леонідович, Бутов Олександр Сергійович, Фурман Ілля Олександрович, Алєнін Дмитро Олексійович, Семчук Роман Вячеславович, Пушкар Олександр Миколайович
Формула / Реферат
1. Спосіб безпечного формування гармонічного сигналу з використанням широтно-імпульсної модуляції (ШІМ), який полягає у тому, що двома каналами формуються незалежні імпульсні ВЧ послідовності із близькими частотами з подальшим застосуванням для них логічної операції "Виключне АБО", при цьому різниця частот ВЧ послідовностей задається рівною частоті результуючого гармонічного сигналу, який відрізняється тим, що для зменшення коефіцієнта нелінійних перетворень змінюють скважність однієї з ВЧ послідовностей.
2. Спосіб по п. 1, який відрізняється тим, що генерація ВЧ послідовностей першим та другим каналами відбувається при наступному співвідношенні скважностей: 50 % та 33,5 %.
Текст

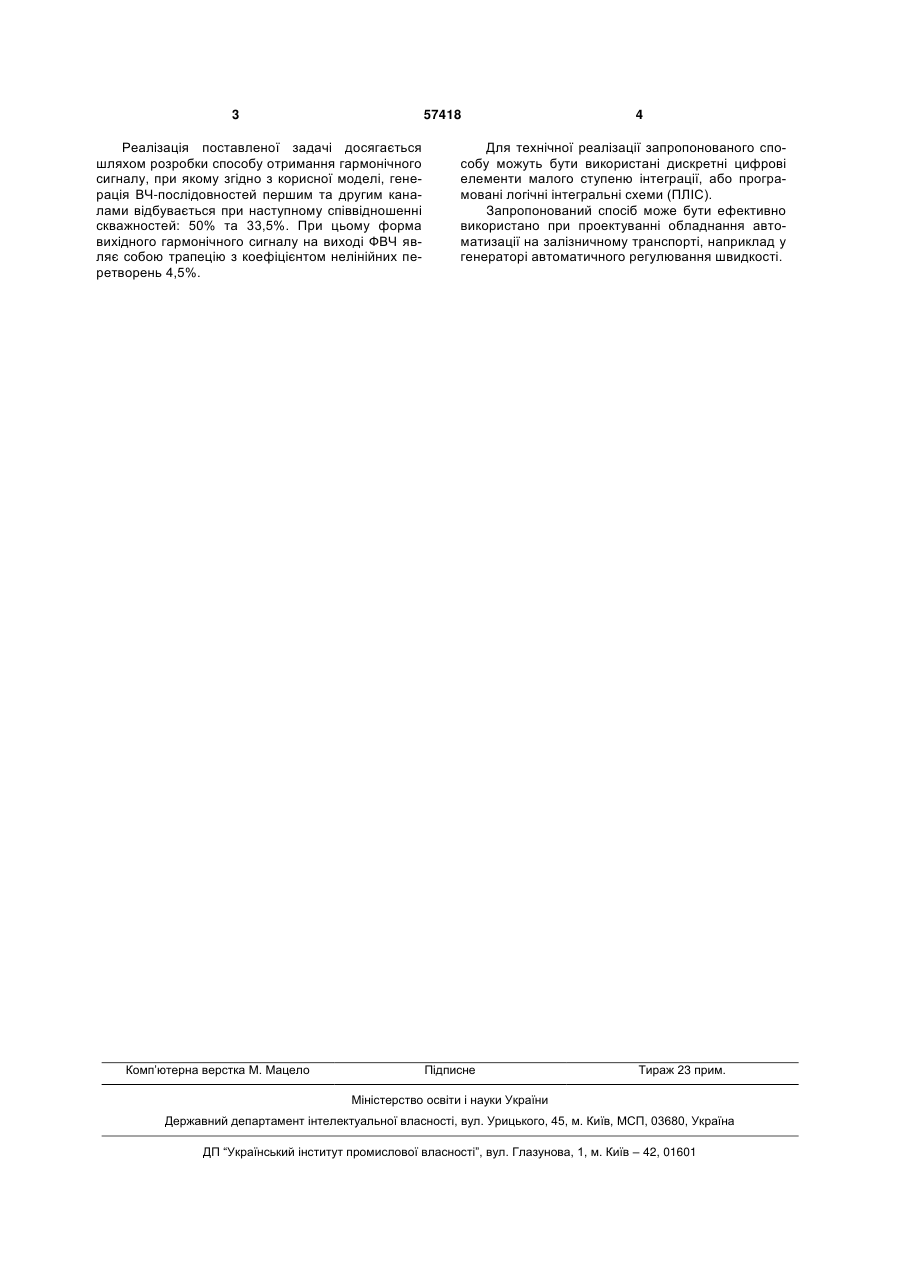

1. Спосіб безпечного формування гармонічного сигналу з використанням широтно-імпульсної 3 57418 Реалізація поставленої задачі досягається шляхом розробки способу отримання гармонічного сигналу, при якому згідно з корисної моделі, генерація ВЧ-послідовностей першим та другим каналами відбувається при наступному співвідношенні скважностей: 50% та 33,5%. При цьому форма вихідного гармонічного сигналу на виході ФВЧ являє собою трапецію з коефіцієнтом нелінійних перетворень 4,5%. Комп’ютерна верстка М. Мацело 4 Для технічної реалізації запропонованого способу можуть бути використані дискретні цифрові елементи малого ступеню інтеграції, або програмовані логічні інтегральні схеми (ПЛІС). Запропонований спосіб може бути ефективно використано при проектуванні обладнання автоматизації на залізничному транспорті, наприклад у генераторі автоматичного регулювання швидкості. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAccident-free harmonic signal method using a pulse-duration modulation (pdm)
Автори англійськоюFurman Illia Oleksandrovych, Malynovskyi Mykhailo Leonidovych, Semchuk Roman Viacheslavovych, Butov Oleksandr Serhiiovych, Alienin Dmytro Oleksiivych, Pushkar Oleksandr Mykolaiovych
Назва патенту російськоюСпособ безопасного формирования гармонического сигнала c использованием широтно-импульсного модуля (шим)
Автори російськоюФурман Илья Александрович, Малиновский Михаил Леонидович, Семчук Роман Вячеславович, Бутов Александр Сергеевич, Аленин Дмитрий Алексеевич, Пушкарь Александр Николаевич
МПК / Мітки
МПК: G05B 19/18
Мітки: формування, шім, сигналу, широтно-імпульсної, безпечного, модуляції, гармонічного, використанням, спосіб
