Спосіб вимірювання частоти і періоду гармонічного сигналу та пристрій для його здійснення
Номер патенту: 81851
Опубліковано: 11.02.2008
Автори: Кіріанакі Микола Володимирович, Юриш Сергій Юрійович
Формула / Реферат
1. Спосіб вимірювання частоти і періоду гармонічного сигналу, який полягає в тому, що одночасно рахують число імпульсів вимірюваної і зразкової частот, неперервно порівнюють число підрахованих імпульсів зразкової частоти із заданим числом припинення лічби, відповідно до значення наперед заданої відносної похибки квантування, фіксують рівність із заданим числом числа імпульсів зразкової частоти, припиняють лічбу імпульсів обох частот з появою фронту наступного імпульсу вимірюваної частоти і обчислюють результат вимірювання за величинами нагромаджених чисел обох частот, який відрізняється тим, що перед початком кожного вимірювання визначають більшу з двох частот, комутують їх і порівнюють число імпульсів більшої частоти із заданим числом до закінчення вимірювання частоти.

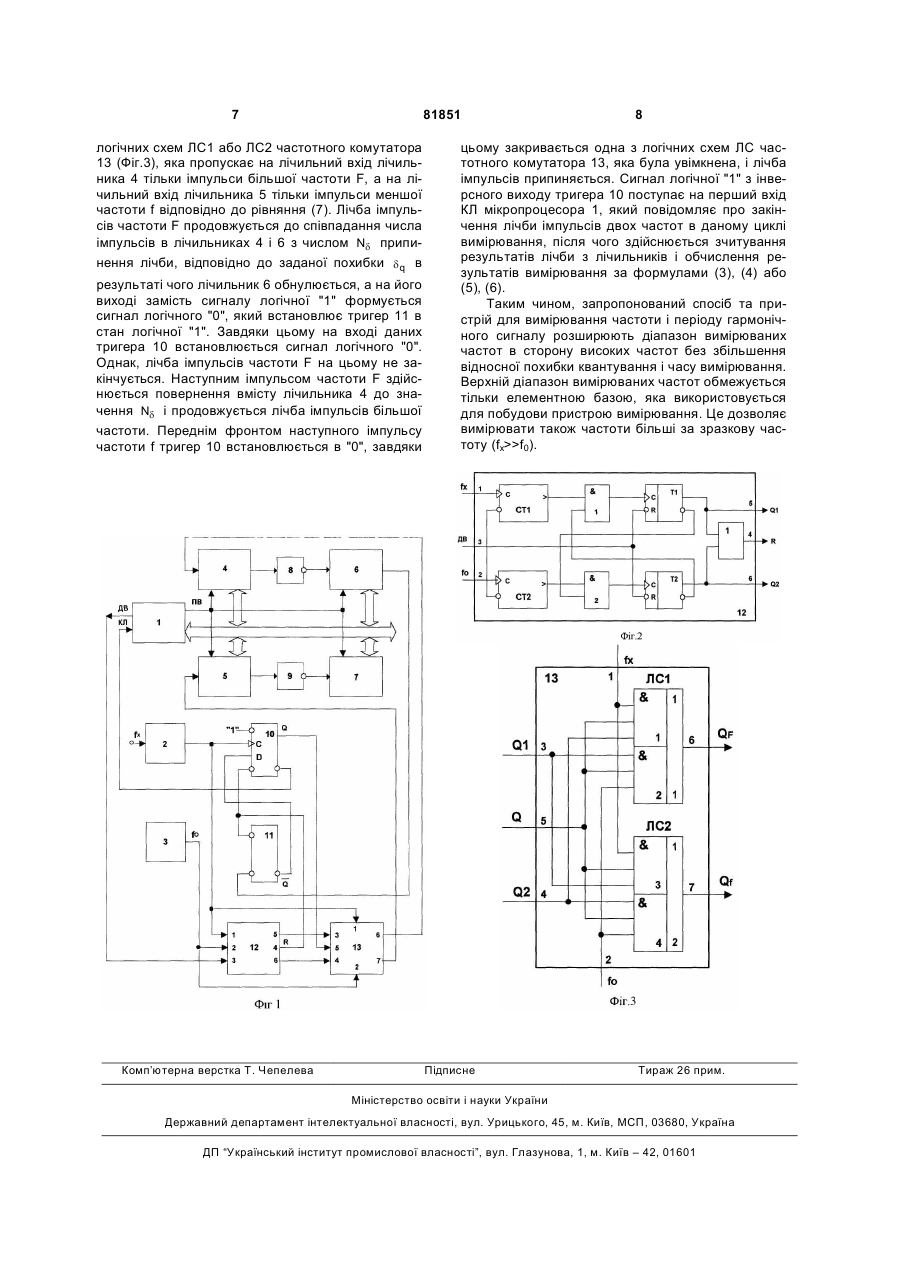

2. Пристрій для вимірювання частоти і періоду гармонічного сигналу, який містить чотири декрементні лічильники, два інвертори, два тригери, генератор імпульсів зразкової частоти, вхідний формувач імпульсів вимірюваної частоти і мікропроцесор, в якому шини даних лічильників з'єднані з шиною даних мікропроцесора, вхід якого з'єднаний з інверсним виходом першого тригера, вихід першого лічильника імпульсів через перший інвертор з'єднаний з лічильним входом третього лічильника імпульсів, а вихід другого лічильника імпульсів через другий інвертор, з'єднаний з лічильним входом четвертого лічильника імпульсів, другий вихід мікропроцесора з'єднаний із входами початкової установки чотирьох лічильників імпульсів, вихід третього лічильника з'єднаний із входом установки другого тригера, інверсний вихід якого з'єднаний з D-входом першого тригера, вхід формувача імпульсів вимірюваної частоти є входом пристрою, а вихід вхідного формувача з'єднаний з тактовим входом першого тригера, який відрізняється тим, що містить пристрій визначення більшої частоти і частотний комутатор, перша пара входів яких з'єднані разом і підключені до виходу вхідного формувача і тактового входу першого тригера, друга пара входів пристрою визначення більшої частоти і частотного комутатора також з'єднані разом і підключені до виходу генератора імпульсів зразкової частоти, перший вихід мікропроцесора з'єднаний з третім входом пристрою визначення більшої частоти, перший вихід якого з'єднаний з інверсними входами скидання обох тригерів, другий і третій виходи пристрою визначення більшої частоти з'єднані з третім і четвертим входами частотного комутатора, перший і другий виходи якого під'єднані до лічильних входів першого і третього лічильників імпульсів, прямий вихід першого тригера з'єднаний з п'ятим входом частотного комутатора.
Текст

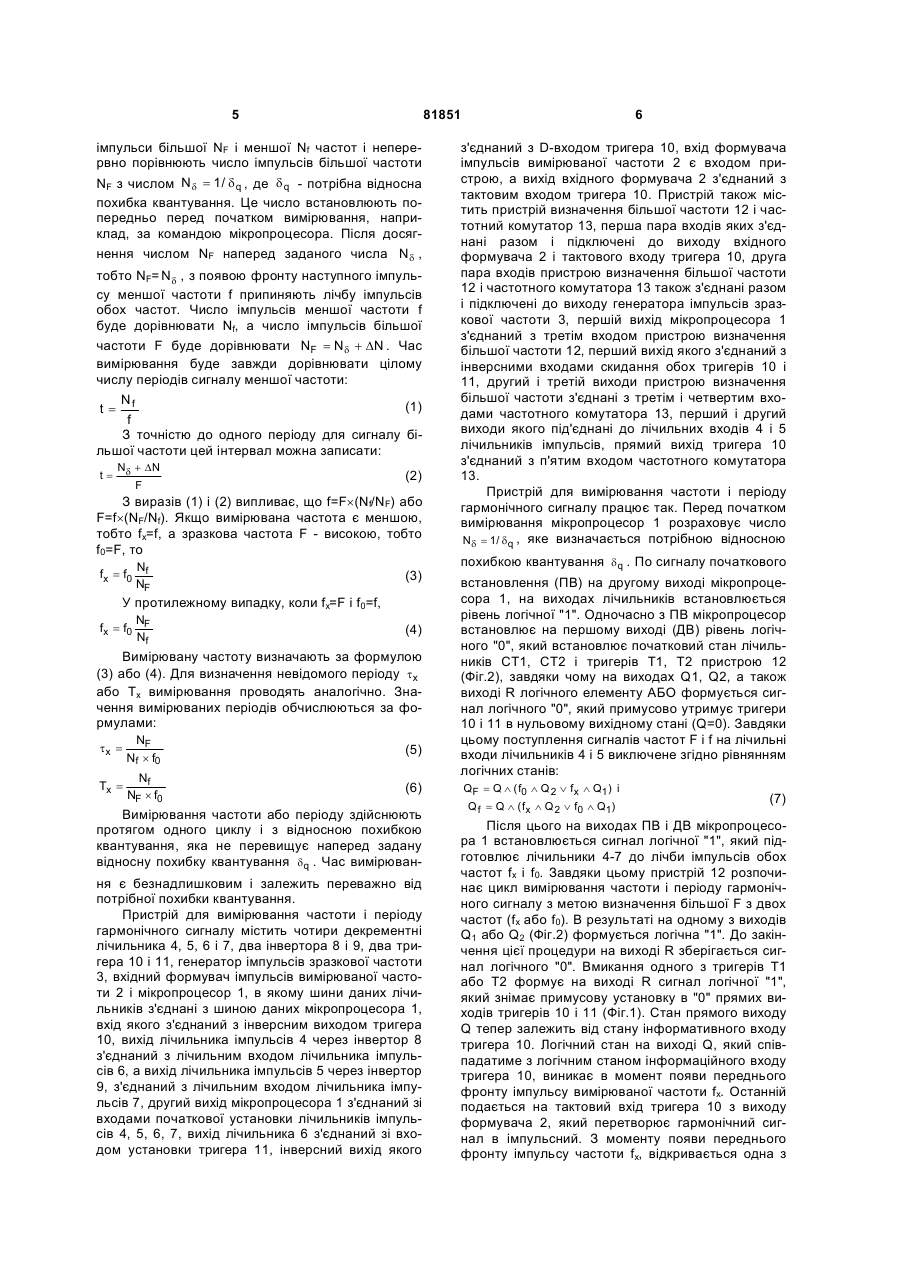

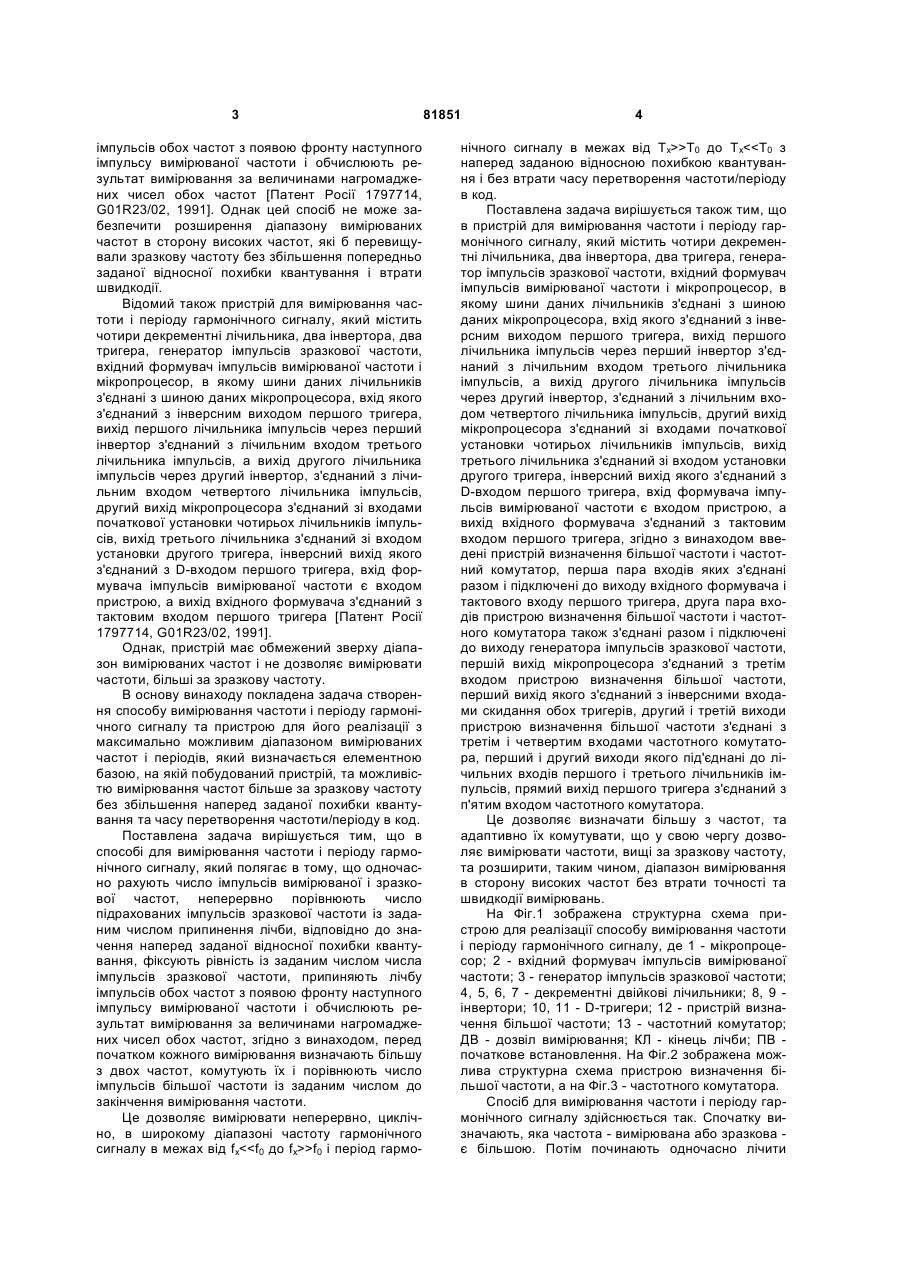

1. Спосіб вимірювання частоти і періоду гармонічного сигналу, який полягає в тому, що одночасно рахують число імпульсів вимірюваної і зразкової частот, неперервно порівнюють число підрахованих імпульсів зразкової частоти із заданим числом припинення лічби, відповідно до значення наперед заданої відносної похибки квантування, фіксують рівність із заданим числом числа імпульсів зразкової частоти, припиняють лічбу імпульсів обох частот з появою фронту наступного імпульсу вимірюваної частоти і обчислюють результат вимірювання за величинами нагромаджених чисел обох частот, який відрізняється тим, що перед початком кожного вимірювання визначають більшу з двох частот, комутують їх і порівнюють число імпульсів більшої частоти із заданим числом до закінчення вимірювання частоти. 2. Пристрій для вимірювання частоти і періоду гармонічного сигналу, який містить чотири декрементні лічильники, два інвертори, два тригери, генератор імпульсів зразкової частоти, вхідний C2 2 (19) 1 3 імпульсів обох частот з появою фронту наступного імпульсу вимірюваної частоти і обчислюють результат вимірювання за величинами нагромаджених чисел обох частот [Патент Росії 1797714, G01R23/02, 1991]. Однак цей спосіб не може забезпечити розширення діапазону вимірюваних частот в сторону високих частот, які б перевищували зразкову частоту без збільшення попередньо заданої відносної похибки квантування і втрати швидкодії. Відомий також пристрій для вимірювання частоти і періоду гармонічного сигналу, який містить чотири декрементні лічильника, два інвертора, два тригера, генератор імпульсів зразкової частоти, вхідний формувач імпульсів вимірюваної частоти і мікропроцесор, в якому шини даних лічильників з'єднані з шиною даних мікропроцесора, вхід якого з'єднаний з інверсним виходом першого тригера, вихід першого лічильника імпульсів через перший інвертор з'єднаний з лічильним входом третього лічильника імпульсів, а вихід другого лічильника імпульсів через другий інвертор, з'єднаний з лічильним входом четвертого лічильника імпульсів, другий вихід мікропроцесора з'єднаний зі входами початкової установки чотирьох лічильників імпульсів, вихід третього лічильника з'єднаний зі входом установки другого тригера, інверсний вихід якого з'єднаний з D-входом першого тригера, вхід формувача імпульсів вимірюваної частоти є входом пристрою, а вихід вхідного формувача з'єднаний з тактовим входом першого тригера [Патент Росії 1797714, G01R23/02, 1991]. Однак, пристрій має обмежений зверху діапазон вимірюваних частот і не дозволяє вимірювати частоти, більші за зразкову частоту. В основу винаходу покладена задача створення способу вимірювання частоти і періоду гармонічного сигналу та пристрою для його реалізації з максимально можливим діапазоном вимірюваних частот і періодів, який визначається елементною базою, на якій побудований пристрій, та можливістю вимірювання частот більше за зразкову частоту без збільшення наперед заданої похибки квантування та часу перетворення частоти/періоду в код. Поставлена задача вирішується тим, що в способі для вимірювання частоти і періоду гармонічного сигналу, який полягає в тому, що одночасно рахують число імпульсів вимірюваної і зразкової частот, неперервно порівнюють число підрахованих імпульсів зразкової частоти із заданим числом припинення лічби, відповідно до значення наперед заданої відносної похибки квантування, фіксують рівність із заданим числом числа імпульсів зразкової частоти, припиняють лічбу імпульсів обох частот з появою фронту наступного імпульсу вимірюваної частоти і обчислюють результат вимірювання за величинами нагромаджених чисел обох частот, згідно з винаходом, перед початком кожного вимірювання визначають більшу з двох частот, комутують їх і порівнюють число імпульсів більшої частоти із заданим числом до закінчення вимірювання частоти. Це дозволяє вимірювати неперервно, циклічно, в широкому діапазоні частоту гармонічного сигналу в межах від fxf0 і період гармо 81851 4 нічного сигналу в межах від Тх>>Т0 до Тхf0). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of frequency and period of harmonic signal and appliance for its implementation
Автори англійськоюKirianaki Mykola Volodymyrovych, Yurish Serhii Yuriiovych
Назва патенту російськоюСпособ измерения частоты и периода гармонического сигнала и устройство для его осуществления
Автори російськоюКирианаки Николай Владимирович, Юриш Сергей Юрьевич
МПК / Мітки
МПК: G01R 23/00
Мітки: сигналу, періоду, вимірювання, спосіб, здійснення, пристрій, частоти, гармонічного
