Диференціальний автомат, функціонально залежний від напруги живлення, комбінований

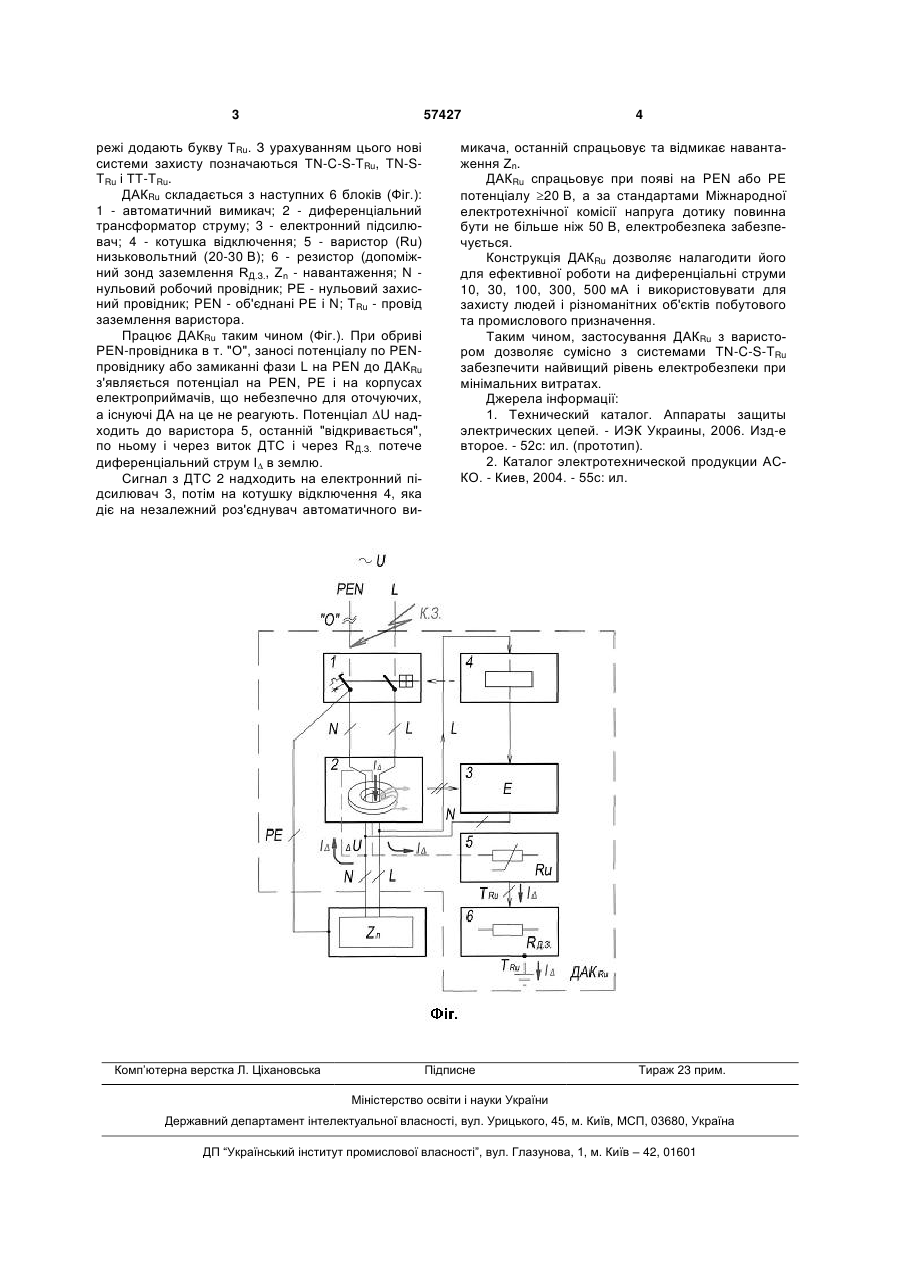

Диференціальний автомат, функціонально залежний від напруги живлення, комбінований, що містить автоматичний вимикач, диференціальний трансформатор струму (ДТС), електронний підсилювач, котушку відключення, який відрізняється тим, що в ДТС вмонтований виток, в ланцюг якого ввімкнутий варистор, котрий з'єднується з землею через допоміжний зонд заземлення. (19) (21) u201010012 (22) 13.08.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) НОСАНОВ МИКОЛА ІЛЛІЧ, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, ПОЖИДАЄВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ (73) НОСАНОВ МИКОЛА ІЛЛІЧ 3 57427 режі додають букву TRu. З урахуванням цього нові системи захисту позначаються TN-C-S-TRu, TN-STRu і TT-TRu. ДАКRu складається з наступних 6 блоків (Фіг.): 1 - автоматичний вимикач; 2 - диференціальний трансформатор струму; 3 - електронний підсилювач; 4 - котушка відключення; 5 - варистор (Ru) низьковольтний (20-30 В); 6 - резистор (допоміжний зонд заземлення RД.З., Zn - навантаження; N нульовий робочий провідник; РЕ - нульовий захисний провідник; PEN - об'єднані РЕ і N; TRu - провід заземлення варистора. Працює ДАКRu таким чином (Фіг.). При обриві РЕN-провідника в т. "О", заносі потенціалу по PENпровіднику або замиканні фази L на PEN до ДАКRu з'являється потенціал на PEN, РЕ і на корпусах електроприймачів, що небезпечно для оточуючих, а існуючі ДА на це не реагують. Потенціал U надходить до варистора 5, останній "відкривається", по ньому і через виток ДТС і через RД.З. потече диференціальний струм I в землю. Сигнал з ДТС 2 надходить на електронний підсилювач 3, потім на котушку відключення 4, яка діє на незалежний роз'єднувач автоматичного ви Комп’ютерна верстка Л. Ціхановська 4 микача, останній спрацьовує та відмикає навантаження Zn. ДАКRu спрацьовує при появі на PEN або РЕ потенціалу 20 В, а за стандартами Міжнародної електротехнічної комісії напруга дотику повинна бути не більше ніж 50 В, електробезпека забезпечується. Конструкція ДАКRu дозволяє налагодити його для ефективної роботи на диференціальні струми 10, 30, 100, 300, 500 мА і використовувати для захисту людей і різноманітних об'єктів побутового та промислового призначення. Таким чином, застосування ДАКRu з варистором дозволяє сумісно з системами TN-C-S-TRu забезпечити найвищий рівень електробезпеки при мінімальних витратах. Джерела інформації: 1. Технический каталог. Аппараты защиты электрических цепей. - ИЭК Украины, 2006. Изд-е второе. - 52с: ил. (прототип). 2. Каталог электротехнической продукции АСКО. - Киев, 2004. - 55с: ил. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
