Пристрій захисного відключення, функціонально умовно залежний від напруги живлення, комбінований

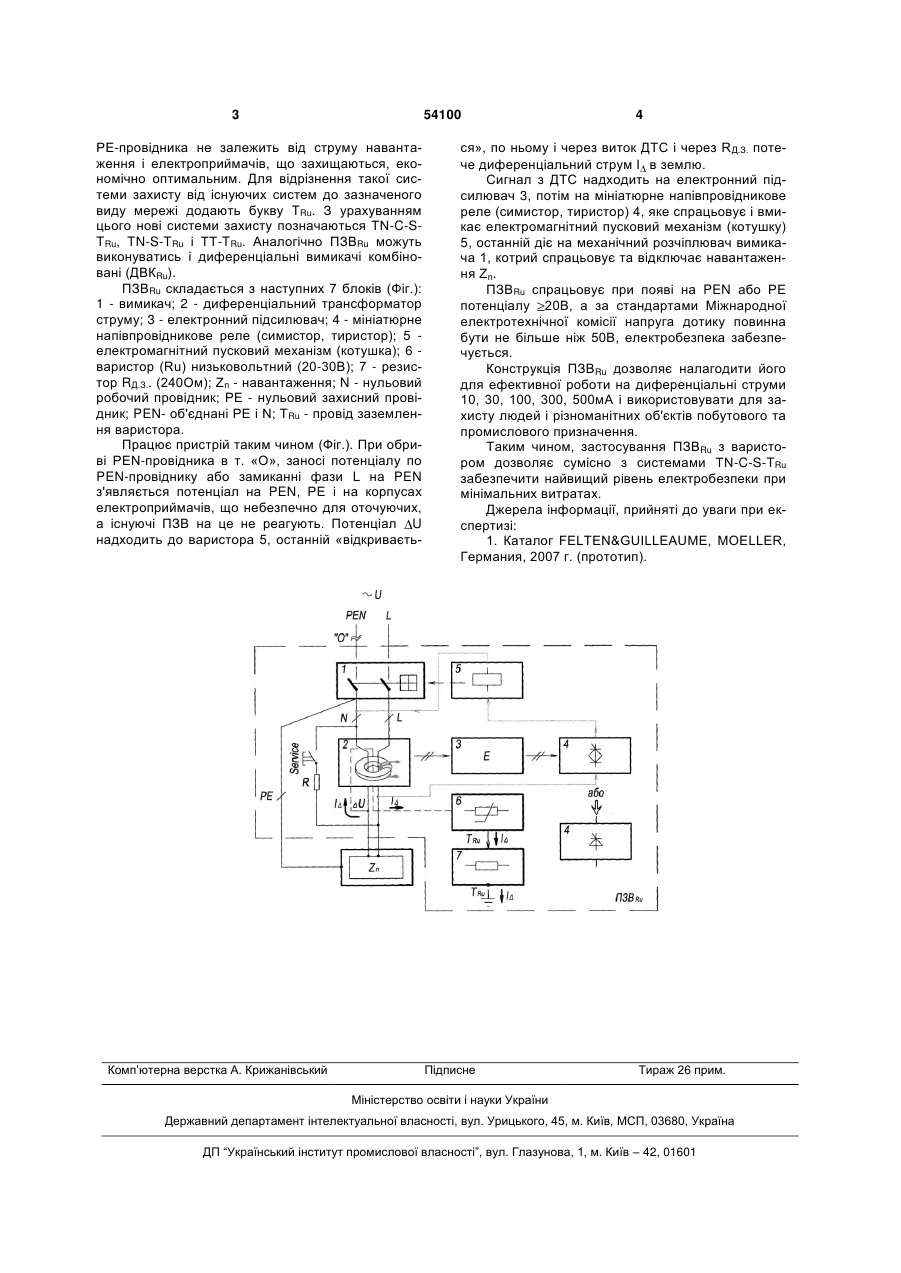

Пристрій захисного відключення, функціонально умовно залежний від напруги живлення, ком 3 54100 РЕ-провідника не залежить від струму навантаження і електроприймачів, що захищаються, економічно оптимальним. Для відрізнення такої системи захисту від існуючих систем до зазначеного виду мережі додають букву TRu. З урахуванням цього нові системи захисту позначаються TN-C-STRu, TN-S-TRu і TT-TRu. Аналогічно ПЗВRu можуть виконуватись і диференціальні вимикачі комбіновані (ДВКRu). ПЗВRu складається з наступних 7 блоків (Фіг.): 1 - вимикач; 2 - диференціальний трансформатор струму; 3 - електронний підсилювач; 4 - мініатюрне напівпровідникове реле (симистор, тиристор); 5 електромагнітний пусковий механізм (котушка); 6 варистор (Ru) низьковольтний (20-30В); 7 - резистор RД.З.. (240Ом); Zn - навантаження; N - нульовий робочий провідник; РЕ - нульовий захисний провідник; PEN- об'єднані РЕ і N; ТRu - провід заземлення варистора. Працює пристрій таким чином (Фіг.). При обриві РЕN-провідника в т. «О», заносі потенціалу по PEN-провіднику або замиканні фази L на PEN з'являється потенціал на PEN, РЕ і на корпусах електроприймачів, що небезпечно для оточуючих, а існуючі ПЗВ на це не реагують. Потенціал U надходить до варистора 5, останній «відкриваєть Комп’ютерна верстка А. Крижанівський 4 ся», по ньому і через виток ДТС і через RД.З. потече диференціальний струм I в землю. Сигнал з ДТС надходить на електронний підсилювач 3, потім на мініатюрне напівпровідникове реле (симистор, тиристор) 4, яке спрацьовує і вмикає електромагнітний пусковий механізм (котушку) 5, останній діє на механічний розчіплювач вимикача 1, котрий спрацьовує та відключає навантаження Zn. ПЗBRu спрацьовує при появі на PEN або РЕ потенціалу 20В, а за стандартами Міжнародної електротехнічної комісії напруга дотику повинна бути не більше ніж 50В, електробезпека забезпечується. Конструкція ПЗBRu дозволяє налагодити його для ефективної роботи на диференціальні струми 10, 30, 100, 300, 500мА і використовувати для захисту людей і різноманітних об'єктів побутового та промислового призначення. Таким чином, застосування ПЗBRu з варистором дозволяє сумісно з системами TN-C-S-TRu забезпечити найвищий рівень електробезпеки при мінімальних витратах. Джерела інформації, прийняті до уваги при експертизі: 1. Каталог FELTEN&GUILLEAUME, MOELLER, Германия, 2007 г. (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
