Пристрій захисного відключення, функціонально залежний від напруги живлення, комбінований

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 53674

Опубліковано: 11.10.2010

Автори: Романова Тетяна Іванівна, Носанов Микола Ілліч, Тимченко Володимир Іванович

Завантажити PDF файл.

Формула / Реферат

Текст

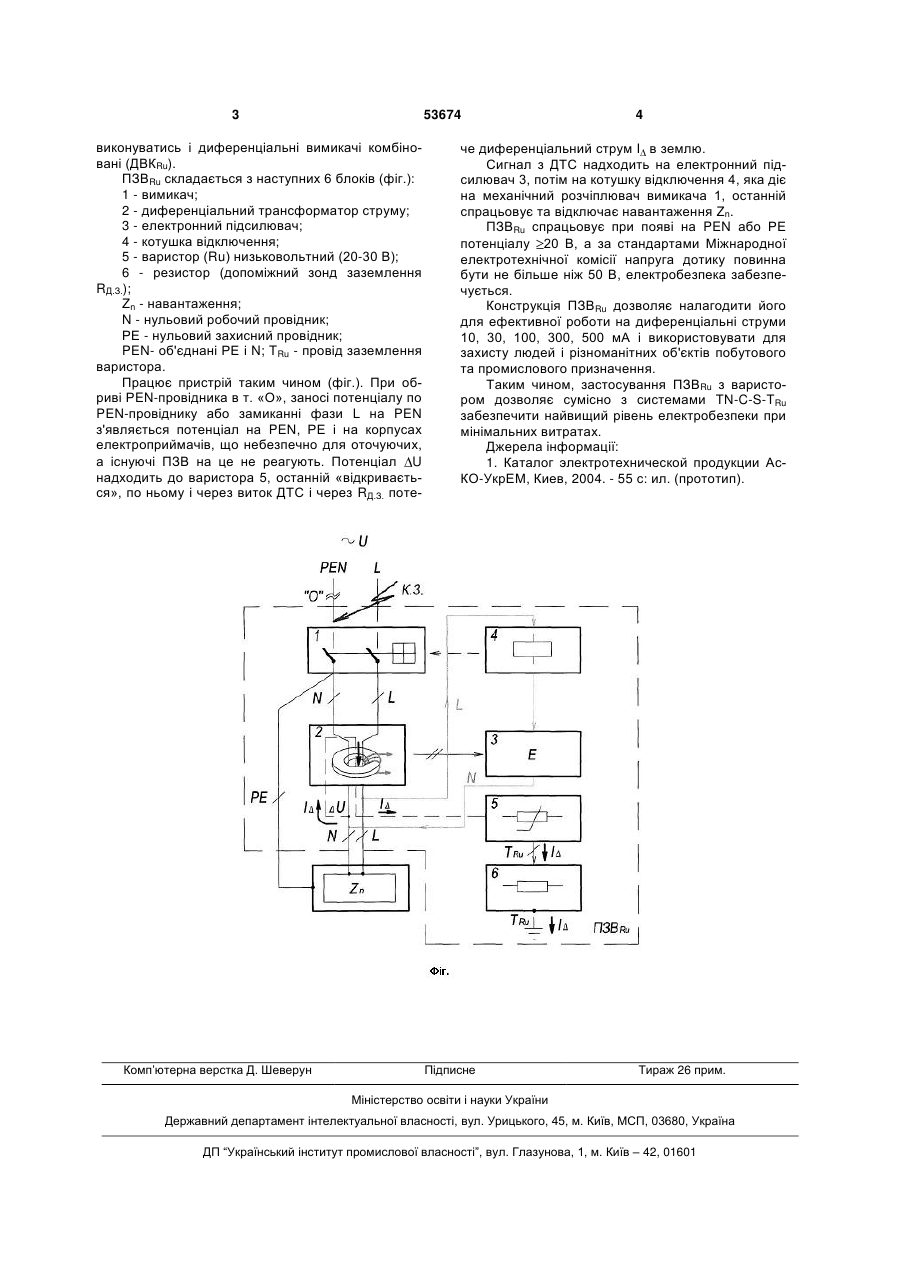

Пристрій захисного відключення, функціонально залежний від напруги живлення, комбінований, що містить вимикач, диференціальний трансформатор струму (ДТС), електронний підсилювач, котушку відключення, який відрізняється тим, що в ДТС вмонтований виток, в ланцюг якого ввімкнутий варистор, котрий з'єднується з землею через допоміжний зонд заземлення. (19) (21) u201005320 (22) 30.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) НОСАНОВ МИКОЛА ІЛЛІЧ, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, РОМАНОВА ТЕТЯНА ІВАНІВНА (73) НОСАНОВ МИКОЛА ІЛЛІЧ 3 53674 виконуватись і диференціальні вимикачі комбіновані (ДВКRu). ПЗВRu складається з наступних 6 блоків (фіг.): 1 - вимикач; 2 - диференціальний трансформатор струму; 3 - електронний підсилювач; 4 - котушка відключення; 5 - варистор (Ru) низьковольтний (20-30 В); 6 - резистор (допоміжний зонд заземлення RД.З.); Zn - навантаження; N - нульовий робочий провідник; РЕ - нульовий захисний провідник; PEN- об'єднані РЕ і N; TRu - провід заземлення варистора. Працює пристрій таким чином (фіг.). При обриві РEN-провідника в т. «О», заносі потенціалу по PEN-провіднику або замиканні фази L на PEN з'являється потенціал на PEN, РЕ і на корпусах електроприймачів, що небезпечно для оточуючих, а існуючі ПЗВ на це не реагують. Потенціал U надходить до варистора 5, останній «відкривається», по ньому і через виток ДТС і через RД.З. поте Комп’ютерна верстка Д. Шеверун 4 че диференціальний струм I в землю. Сигнал з ДТС надходить на електронний підсилювач 3, потім на котушку відключення 4, яка діє на механічний розчіплювач вимикача 1, останній спрацьовує та відключає навантаження Zn. ПЗВRu спрацьовує при появі на PEN або РЕ потенціалу 20 В, а за стандартами Міжнародної електротехнічної комісії напруга дотику повинна бути не більше ніж 50 В, електробезпека забезпечується. Конструкція ПЗВRu дозволяє налагодити його для ефективної роботи на диференціальні струми 10, 30, 100, 300, 500 мА і використовувати для захисту людей і різноманітних об'єктів побутового та промислового призначення. Таким чином, застосування ПЗВRu з варистором дозволяє сумісно з системами TN-C-S-TRu забезпечити найвищий рівень електробезпеки при мінімальних витратах. Джерела інформації: 1. Каталог электротехнической продукции АсКО-УкрЕМ, Киев, 2004. - 55 с: ил. (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Residual current circuit-breaker functionally depending on power voltage, complex

Автори англійською

Nosanov Mykola Illich, Tymchenko Volodymyr Ivanovych, Romanova Tetiana Ivanivna

Назва патенту російською

Устройство защитного отключения, функционально зависимое от напряжения, комбинированное

Автори російською

Носанов Николай Ильич, Тимченко Владимир Иванович, Романова Татьяна Ивановна

МПК / Мітки

МПК: H02H 3/16

Мітки: комбінований, напруги, живлення, залежний, пристрій, відключення, функціонально, захисного
