Світильник світлодіодний з тепловідведенням із алмазної кераміки
Номер патенту: 57436
Опубліковано: 25.02.2011
Автори: Шаталов В'ячеслав Іванович, Носанов Микола Ілліч, Тимченко Володимир Іванович, Романова Тетяна Іванівна
Формула / Реферат
Світильник світлодіодний з тепловідведенням із алмазної кераміки, що містить захисні ковпак та решітку, кільце для ущільнення, корпус, джерело світла, тепловідведення, який відрізняється тим, що захисний ковпак виконаний із прозорого оптичного полікарбонату, а джерело світла - із nої кількості потужних світлодіодних модулів, які живляться роздільно від мережі змінного струму 220 В, 50 Гц і розташовані на тепловідведенні - пластині з алмазної кераміки, остання кріпиться до теплопровідного корпуса світильника.
Текст

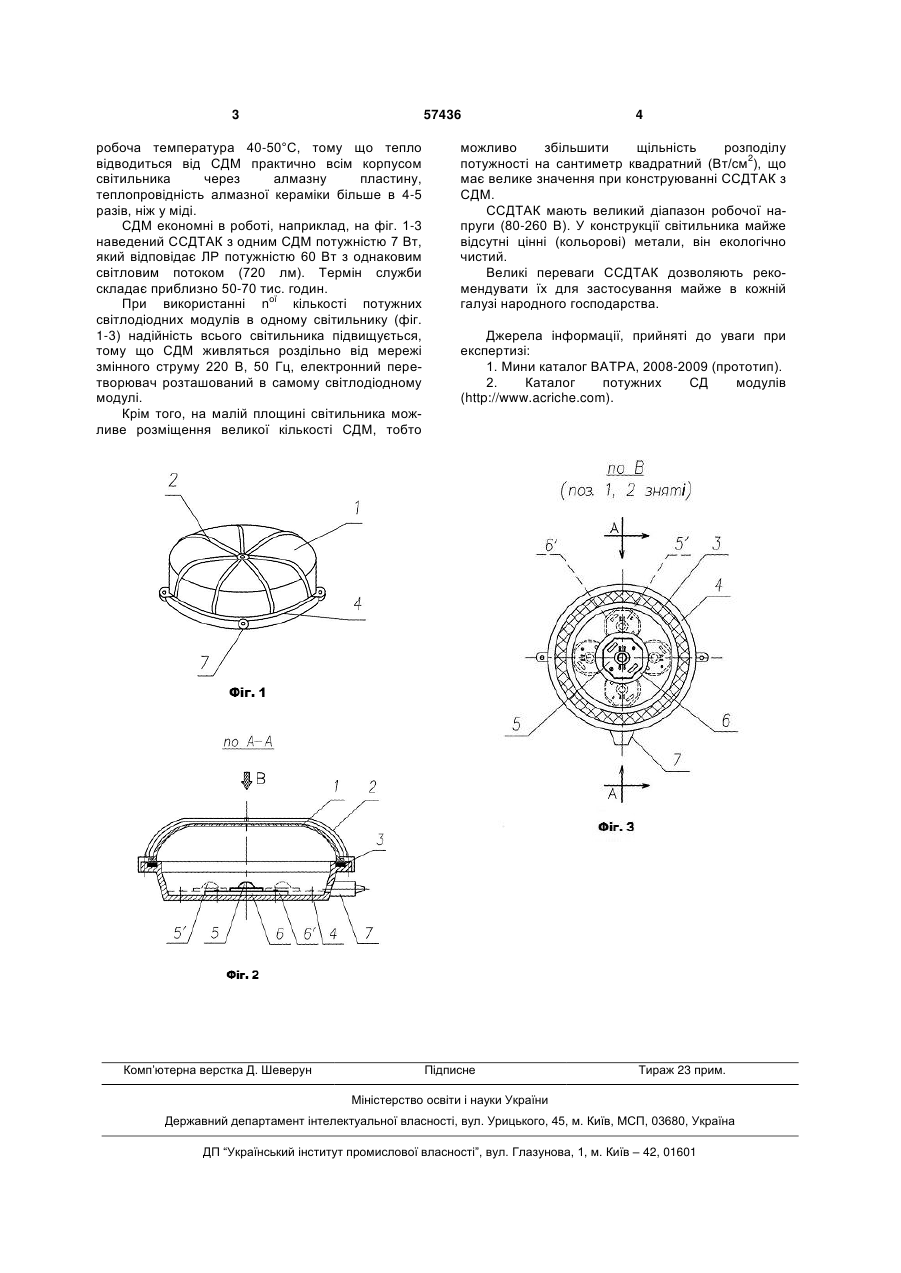

Світильник світлодіодний з тепловідведенням із алмазної кераміки, що містить захисні ковпак та 3 57436 робоча температура 40-50°С, тому що тепло відводиться від СДМ практично всім корпусом світильника через алмазну пластину, теплопровідність алмазної кераміки більше в 4-5 разів, ніж у міді. СДМ економні в роботі, наприклад, на фіг. 1-3 наведений ССДТАК з одним СДМ потужністю 7 Вт, який відповідає ЛР потужністю 60 Вт з однаковим світловим потоком (720 лм). Термін служби складає приблизно 50-70 тис. годин. При використанні nої кількості потужних світлодіодних модулів в одному світильнику (фіг. 1-3) надійність всього світильника підвищується, тому що СДМ живляться роздільно від мережі змінного струму 220 В, 50 Гц, електронний перетворювач розташований в самому світлодіодному модулі. Крім того, на малій площині світильника можливе розміщення великої кількості СДМ, тобто Комп’ютерна верстка Д. Шеверун 4 можливо збільшити щільність розподілу потужності на сантиметр квадратний (Вт/см2), що має велике значення при конструюванні ССДТАК з СДМ. ССДТАК мають великий діапазон робочої напруги (80-260 В). У конструкції світильника майже відсутні цінні (кольорові) метали, він екологічно чистий. Великі переваги ССДТАК дозволяють рекомендувати їх для застосування майже в кожній галузі народного господарства. Джерела інформації, прийняті до уваги при експертизі: 1. Мини каталог ВАТРА, 2008-2009 (прототип). 2. Каталог потужних СД модулів (http://www.acriche.com). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLed lamp with heat sink made of diamond ceramics
Автори англійськоюRomanova Tetiana Ivanivna, Nosanov Mykola Illich, Tymchenko Volodymyr Ivanovych, Shatalov Viacheslav Ivanovych
Назва патенту російськоюСветильник светодиодный c теплоотводом из алмазной керамики
Автори російськоюРоманова Татьяна Ивановна, Носанов Николай Ильич, Тимченко Владимир Иванович, Шаталов Вячеслав Иванович
МПК / Мітки
МПК: F21L 4/02
Мітки: світлодіодний, кераміки, тепловідведенням, світильник, алмазної
