Теплообмінна поверхня

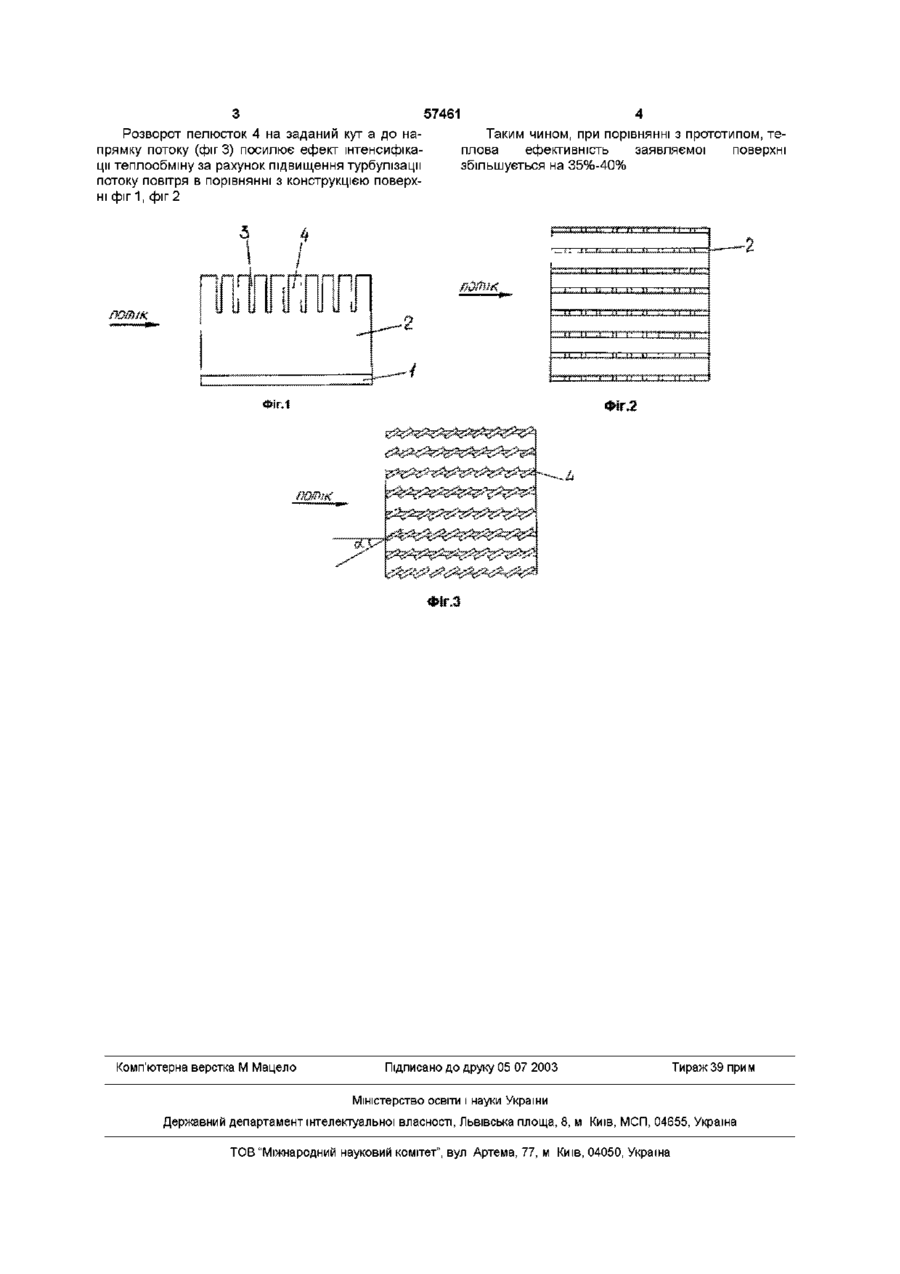

1 Теплообмінна поверхня, що містить плоску основу, на якій розміщені суцільні пластинчасті ребра, яка відрізняється тим, що на ребрах утворені за допомогою просікання пелюстки 2 Теплообмінна поверхня за п 1, яка відрізняється тим, що утворені просіканням пелюстки розвернуті відносно пластинчастих ребер на заданий кут Винахід відноситься до пристроїв, що забезпечують ефективне повітряне охолодження теплонавантажених приладів в умовах природньої та примусової конвекції Інтенсифікація теплообміну дозволяє суттєво знизити матеріалоємність тепЛОВІДВІДНИХ поверхонь, підвищити їх експлуатаційну надійність Відома поверхня з периферійними гнутими призматичними ребрами, яка складається з плоскої основи та пластинчатих вузьких ребер, розташованих по периметру основи з заданим кроком (див Домнич В Й Тепловая эффективность групповых радиаторов с гнутыми призматическими ребрами при вынужденной конвекции - В кн Воздушное, жидкостное и испарительное охлаждение силовых полупроводниковых приборов и преобразовательных агрегатов на их основе Тезисы докладов всесоюзного отраслевого научнотехнического совещания, Таллин, 1982 -С 35-39 ) Недоліком вказаної вище поверхні є и невелика теплообмінна площина та порівняно низька теплова ефективність оребрення В якості прототипу обрана тепловідвідна поверхня, що утворена набором пластин, які установлені на плоску основу з заданим кроком і має найбільш розвинуту теплообмінну площину (див книгу В Й Домнич, Ю Ф Зиньковский "Конструирование РЭС, оценка и обеспечение тепловых режимов" - К УМКВО, 1990 -240с) Недоліком прототипу є те, що він має обмежені можливості інтенсифікації процесів теплообміну в зв'язку з утворенням суцільними ребрами пограничних шарів з підвищеним термічним опором Задачею винаходу є удосконалення теплообмінної поверхні шляхом утворення пелюстків, що забезпечує інтенсифікацію теплообміну Поставлена задача досягається тим, що в теплообмінній поверхні, яка містить плоску основу з розміщеними на ній суцільними пластинчатими ребрами, виконані просічки Новим є те, що просічки утворюють пелюстки на ребрах Крім того, пелюстки розвернуті відносно пластинчатих ребер Таке виконання оребрення приводить до збільшення теплової ефективності на 35%-40% в порівнянні з прототипом Винахід пояснюється кресленнями, де на фіг 1 приведений вигляд з боку зявляємої поверхні, на фіг 2 - вигляд зверху на фіг 1, на фіг 3 - вигляд зверху на фіг 1 для випадку з розвернутими пелюстками Теплообмінна поверхня містить плоску основу 1, на якій розміщені суцільні пластинчаті ребра 2, на яких виконані просічки 3, що утворюють пелюстки 4, які розвернуті на заданий кут а відносно пластинчатих ребер 2 (фіг 3) Заявляєму поверхню закріплюють на теплонавантажені елементи технічних пристроїв Охолоджуюче повітря рухається вздовж пластинчатих ребер 2 та плоскої основи 1 (фіг 2) Інтенсифікація теплообміну на оребреній поверхні здійснюється у результаті виникнення на початкових ділянках поверхні пелюсток 4 областей з відривом повітряного потоку (О ю 57461 Розворот пелюсток 4 на заданий кут а до напрямку потоку (фігЗ) посилює ефект інтенсифікації теплообміну за рахунок підвищення турбулізації потоку повітря в порівнянні з конструкцією поверхні фіг 1, фіг 2 Таким чином, при порівнянні з прототипом, теплова ефективність заявляємої поверхні збільшується на 35%-40% 11 Комп'ютерна верстка М Мацело . Підписано до друку 05 07 2003 і і II Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
