Теплообмінна поверхня
Номер патенту: 33670
Опубліковано: 15.02.2001
Автори: Климов Віталій Федорович, Борисюк Михайло Дем'янович, Товажнянський Леонід Леонідович, Аніпко Олег Борисович
Формула / Реферат
Теплообмінна поверхня, що містить розташовані у шаховому порядку плоскі труби з поперечним пластинчатим оребріннєм, який відрізняється тим, що у пластинах оребріння за кожною плоскою трубкою по ходу теплоносія виконані просічки у вигляді рівнобедреного трикутника на відстані (0,4-0,5)bтр від трубки, і що має підставу довжиною (0,9-1,1 bтр, та висоту (0,9-1,2)bтр.
Текст

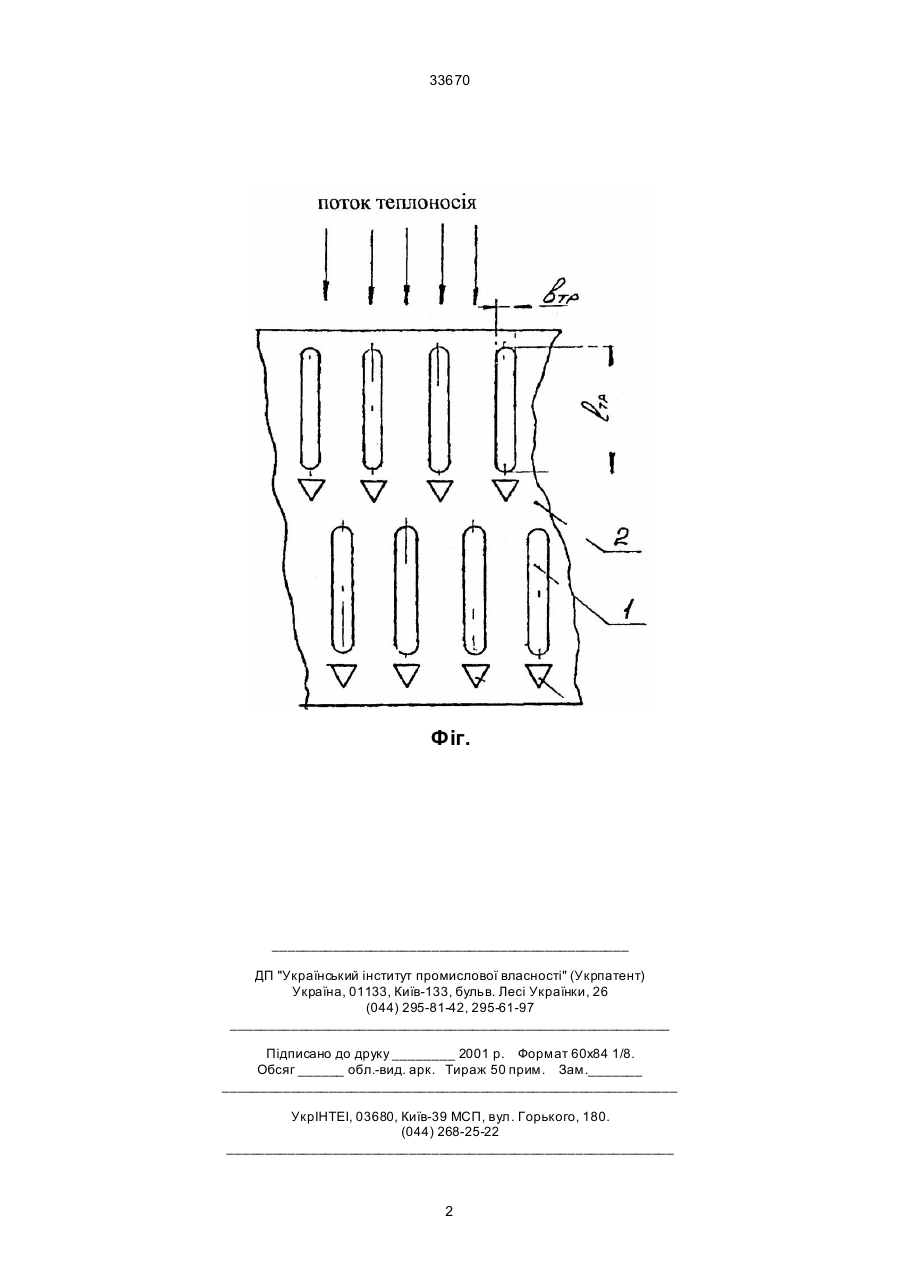

Теплообмінна поверхня, що містить розташовані у шаховому порядку плоскі труби з поперечним пластинчатим оребрінням, відрізняється тим, що у пластинах оребріння за кожною плоскою трубкою по ходу теплоносія виконані просічки у вигляді рівнобедреного трикутника на відстані (0,4¸0,5) bтр від трубки, і що має підставу довжиною (0,9¸1,1) bтр, та висоту (0,9¸1,2) b тр. (19) (21) 99031613 (22) 23.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Аніпко Олег Борисович, Клімов Віталій Федорович, Товажнянський Леонід Леонідович, Борисюк Михайло Дем'янович (73) Харківський державний політехнічний університет 33670 Фіг. _______________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Автори англійськоюAnipko Oleh Borysovych, Klimov Vitalii Fedorovych, Tovazhnianskyi Leonid Leonidovych, Borysiuk Mykhailo Dem'ianovych
Автори російськоюАнипко Олег Борисович, Климов Виталий Федорович, Товажнянский Леонид Леонидович, Борисюк Михаил Демьянович
МПК / Мітки
МПК: F28F 1/00
Мітки: поверхня, теплообмінна
