Камера збірна одностороннього обслуговування типу ксо-393-18 в
Формула / Реферат
Камера збірна одностороннього обслуговування, що містить сполучені між собою збірні шини, шинний роз'єднувач із заземлювачем, вакуумний вимикач, трансформатори струму, лінійний роз'єднувач із заземлювачем і трансформатор струму нульової послідовності типу ТЗЛМ, яка відрізняється тим, що вона додатково містить два трансформатори напруги типу НОЛП, при цьому збірна шина сполучена з шинним роз'єднувачем, який сполучений із заземлювачем, трансформаторами напруги типу НОЛП і вакуумним роз'єднувачем, вакуумний роз'єднувач послідовно сполучений з трансформаторами струму і лінійним роз'єднувачем із заземлювачем, а лінійний роз'єднувач, в свою чергу, сполучений з трансформатором струму нульової послідовності типу ТЗЛМ.
Текст

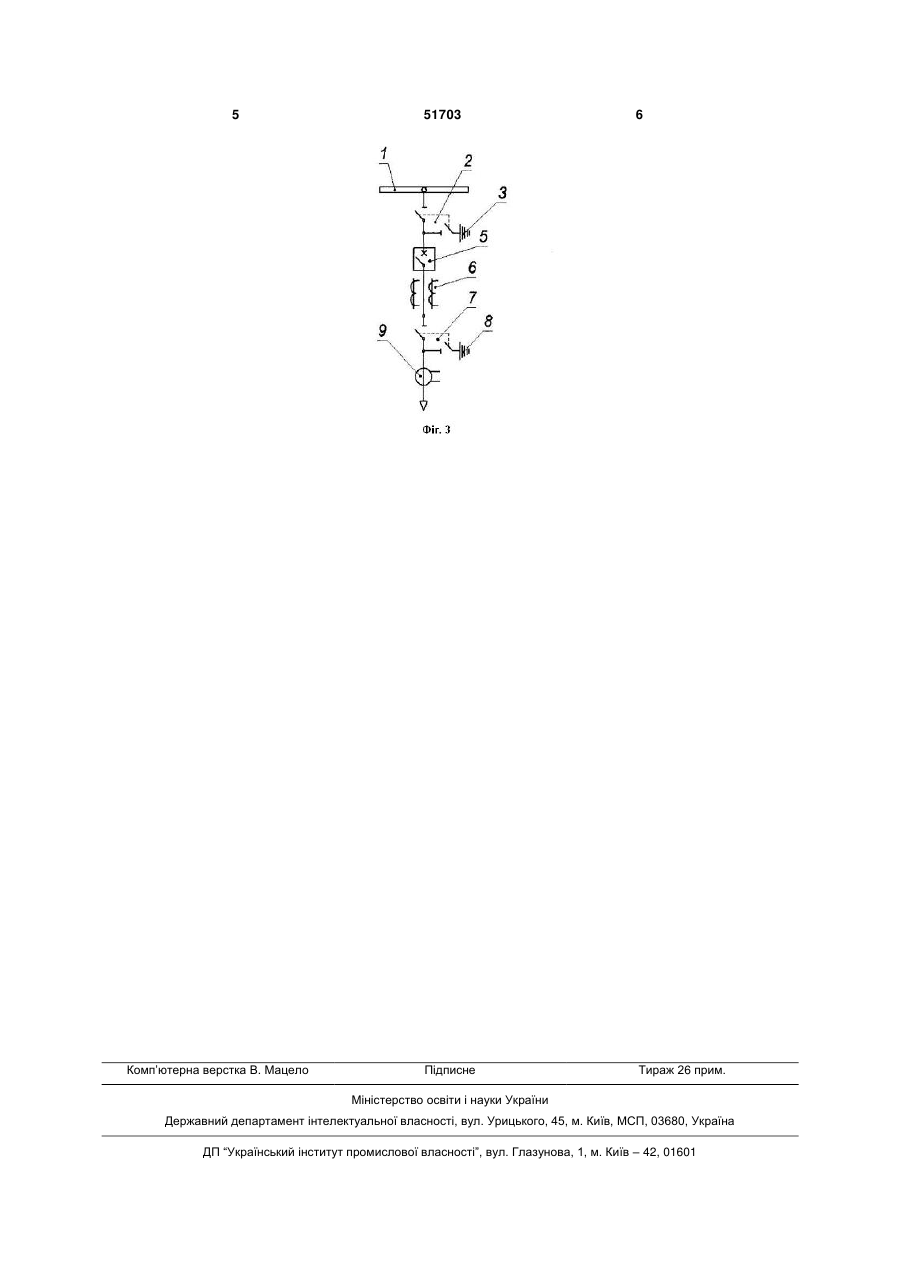

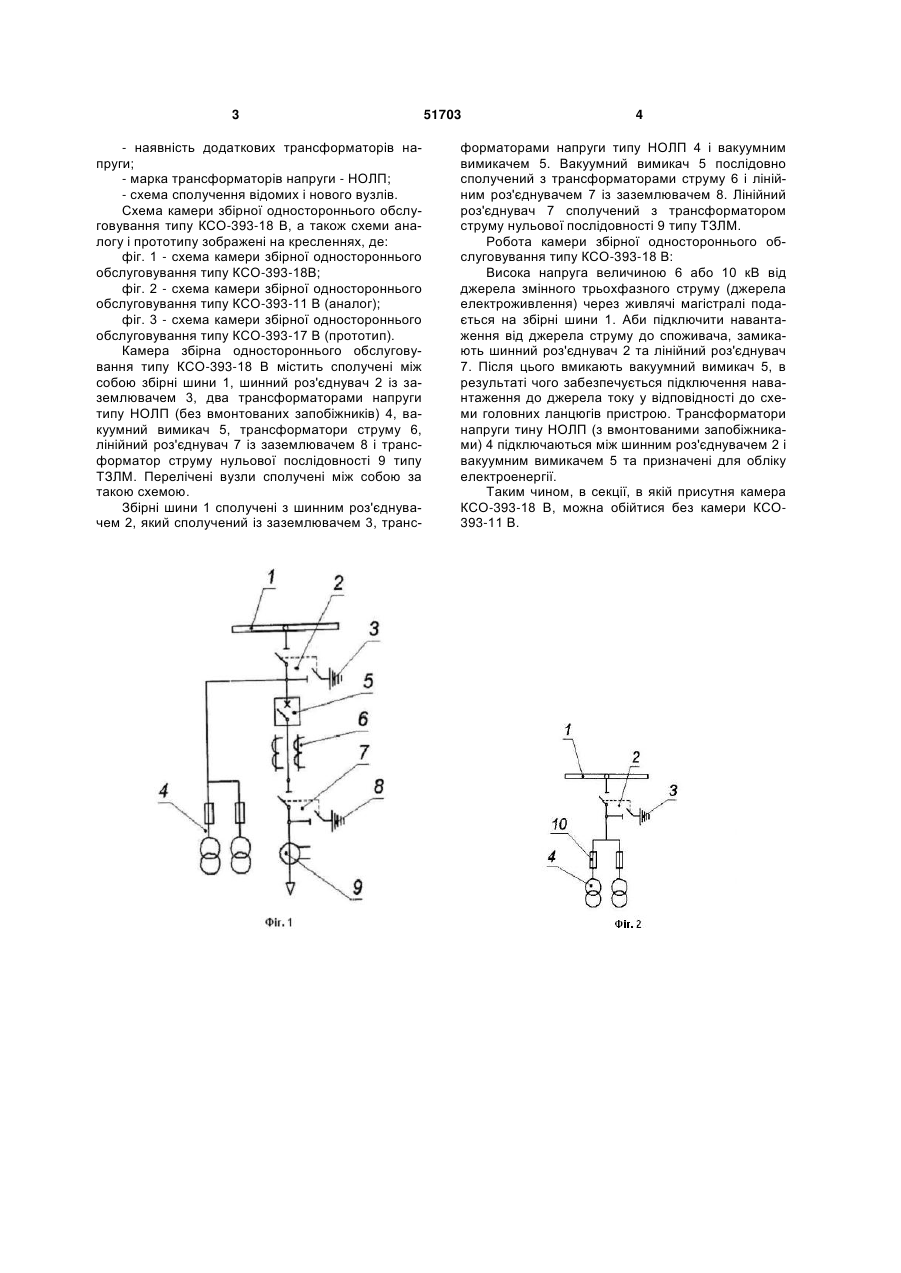

Камера збірна одностороннього обслуговування, що містить сполучені між собою збірні шини, шинний роз'єднувач із заземлювачем, вакуумний вимикач, трансформатори струму, лінійний 3 - наявність додаткових трансформаторів напруги; - марка трансформаторів напруги - НОЛП; - схема сполучення відомих і нового вузлів. Схема камери збірної одностороннього обслуговування типу КСО-393-18 В, а також схеми аналогу і прототипу зображені на кресленнях, де: фіг. 1 - схема камери збірної одностороннього обслуговування типу КСО-393-18В; фіг. 2 - схема камери збірної одностороннього обслуговування типу КСО-393-11 В (аналог); фіг. 3 - схема камери збірної одностороннього обслуговування типу КСО-393-17 В (прототип). Камера збірна одностороннього обслуговування типу КСО-393-18 В містить сполучені між собою збірні шини 1, шинний роз'єднувач 2 із заземлювачем 3, два трансформаторами напруги типу НОЛП (без вмонтованих запобіжників) 4, вакуумний вимикач 5, трансформатори струму 6, лінійний роз'єднувач 7 із заземлювачем 8 і трансформатор струму нульової послідовності 9 типу ТЗЛМ. Перелічені вузли сполучені між собою за такою схемою. Збірні шини 1 сполучені з шинним роз'єднувачем 2, який сполучений із заземлювачем 3, транс 51703 4 форматорами напруги типу НОЛП 4 і вакуумним вимикачем 5. Вакуумний вимикач 5 послідовно сполучений з трансформаторами струму 6 і лінійним роз'єднувачем 7 із заземлювачем 8. Лінійний роз'єднувач 7 сполучений з трансформатором струму нульової послідовності 9 типу ТЗЛМ. Робота камери збірної одностороннього обслуговування типу КСО-393-18 В: Висока напруга величиною 6 або 10 кВ від джерела змінного трьохфазного струму (джерела електроживлення) через живлячі магістралі подається на збірні шини 1. Аби підключити навантаження від джерела струму до споживача, замикають шинний роз'єднувач 2 та лінійний роз'єднувач 7. Після цього вмикають вакуумний вимикач 5, в результаті чого забезпечується підключення навантаження до джерела току у відповідності до схеми головних ланцюгів пристрою. Трансформатори напруги тину НОЛП (з вмонтованими запобіжниками) 4 підключаються між шинним роз'єднувачем 2 і вакуумним вимикачем 5 та призначені для обліку електроенергії. Таким чином, в секції, в якій присутня камера КСО-393-18 В, можна обійтися без камери КСО393-11 В. 5 Комп’ютерна верстка В. Мацело 51703 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSwitchgear of unilateral maintenance of kco-393-18 b type
Автори англійськоюRubinshtein Leonid Petrovych
Назва патенту російськоюКамера сборная одностороннего обслуживания типа ксо-393-18 в
Автори російськоюРубинштейн Леонид Петрович
МПК / Мітки
МПК: H02B 11/00
Мітки: ксо-393-18, збірна, типу, камера, одностороннього, обслуговування
