Чизель комбінований

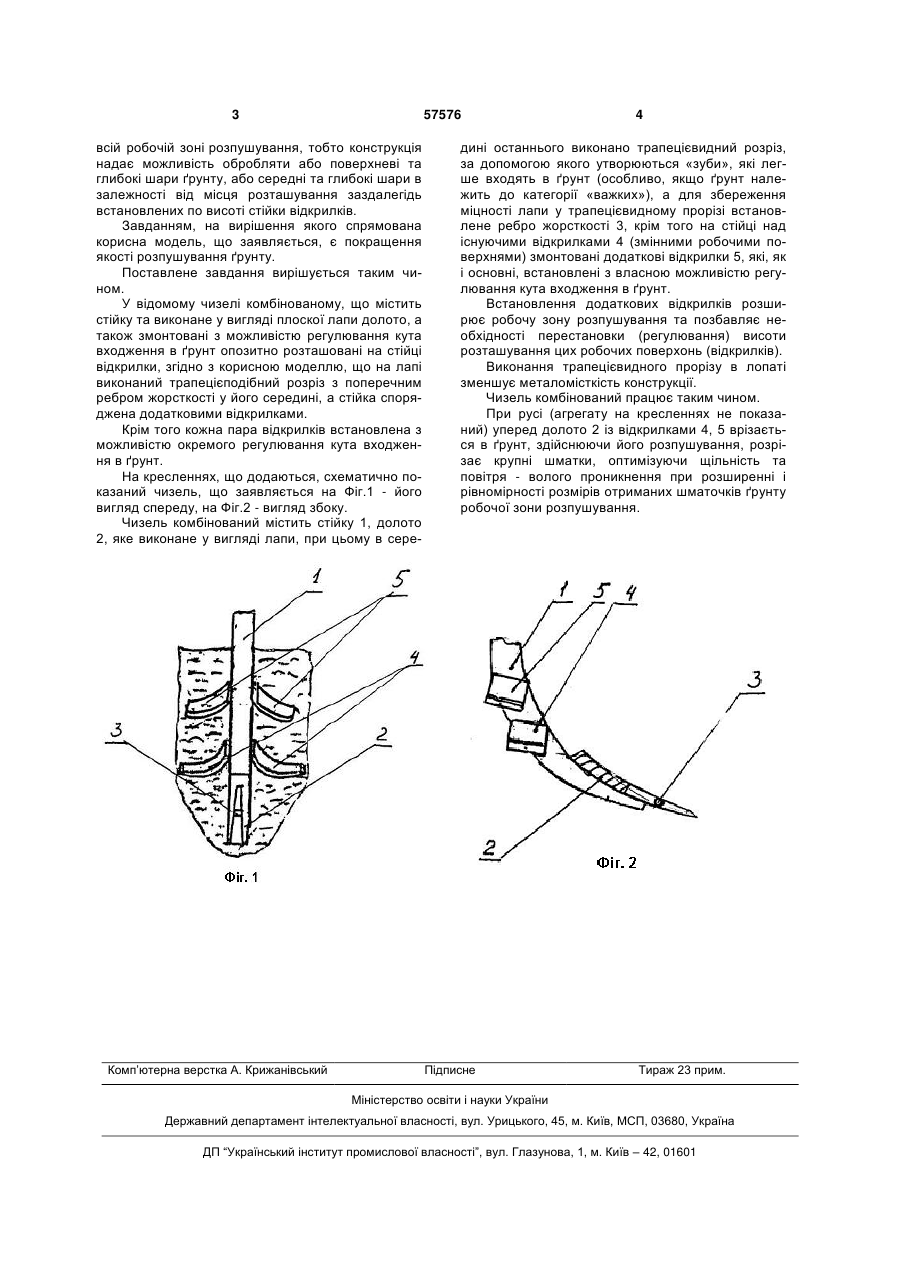

1. Чизель комбінований, що містить стояк та виконане у вигляді плоскої лапи долото, а також 3 57576 всій робочій зоні розпушування, тобто конструкція надає можливість обробляти або поверхневі та глибокі шари ґрунту, або середні та глибокі шари в залежності від місця розташування заздалегідь встановлених по висоті стійки відкрилків. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є покращення якості розпушування ґрунту. Поставлене завдання вирішується таким чином. У відомому чизелі комбінованому, що містить стійку та виконане у вигляді плоскої лапи долото, а також змонтовані з можливістю регулювання кута входження в ґрунт опозитно розташовані на стійці відкрилки, згідно з корисною моделлю, що на лапі виконаний трапецієподібний розріз з поперечним ребром жорсткості у його середині, а стійка споряджена додатковими відкрилками. Крім того кожна пара відкрилків встановлена з можливістю окремого регулювання кута входження в ґрунт. На кресленнях, що додаються, схематично показаний чизель, що заявляється на Фіг.1 - його вигляд спереду, на Фіг.2 - вигляд збоку. Чизель комбінований містить стійку 1, долото 2, яке виконане у вигляді лапи, при цьому в сере Комп’ютерна верстка А. Крижанівський 4 дині останнього виконано трапецієвидний розріз, за допомогою якого утворюються «зуби», які легше входять в ґрунт (особливо, якщо ґрунт належить до категорії «важких»), а для збереження міцності лапи у трапецієвидному прорізі встановлене ребро жорсткості 3, крім того на стійці над існуючими відкрилками 4 (змінними робочими поверхнями) змонтовані додаткові відкрилки 5, які, як і основні, встановлені з власною можливістю регулювання кута входження в ґрунт. Встановлення додаткових відкрилків розширює робочу зону розпушування та позбавляє необхідності перестановки (регулювання) висоти розташування цих робочих поверхонь (відкрилків). Виконання трапецієвидного прорізу в лопаті зменшує металомісткість конструкції. Чизель комбінований працює таким чином. При русі (агрегату на кресленнях не показаний) уперед долото 2 із відкрилками 4, 5 врізається в ґрунт, здійснюючи його розпушування, розрізає крупні шматки, оптимізуючи щільність та повітря - волого проникнення при розширенні і рівномірності розмірів отриманих шматочків ґрунту робочої зони розпушування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
