Комбінований культиватор

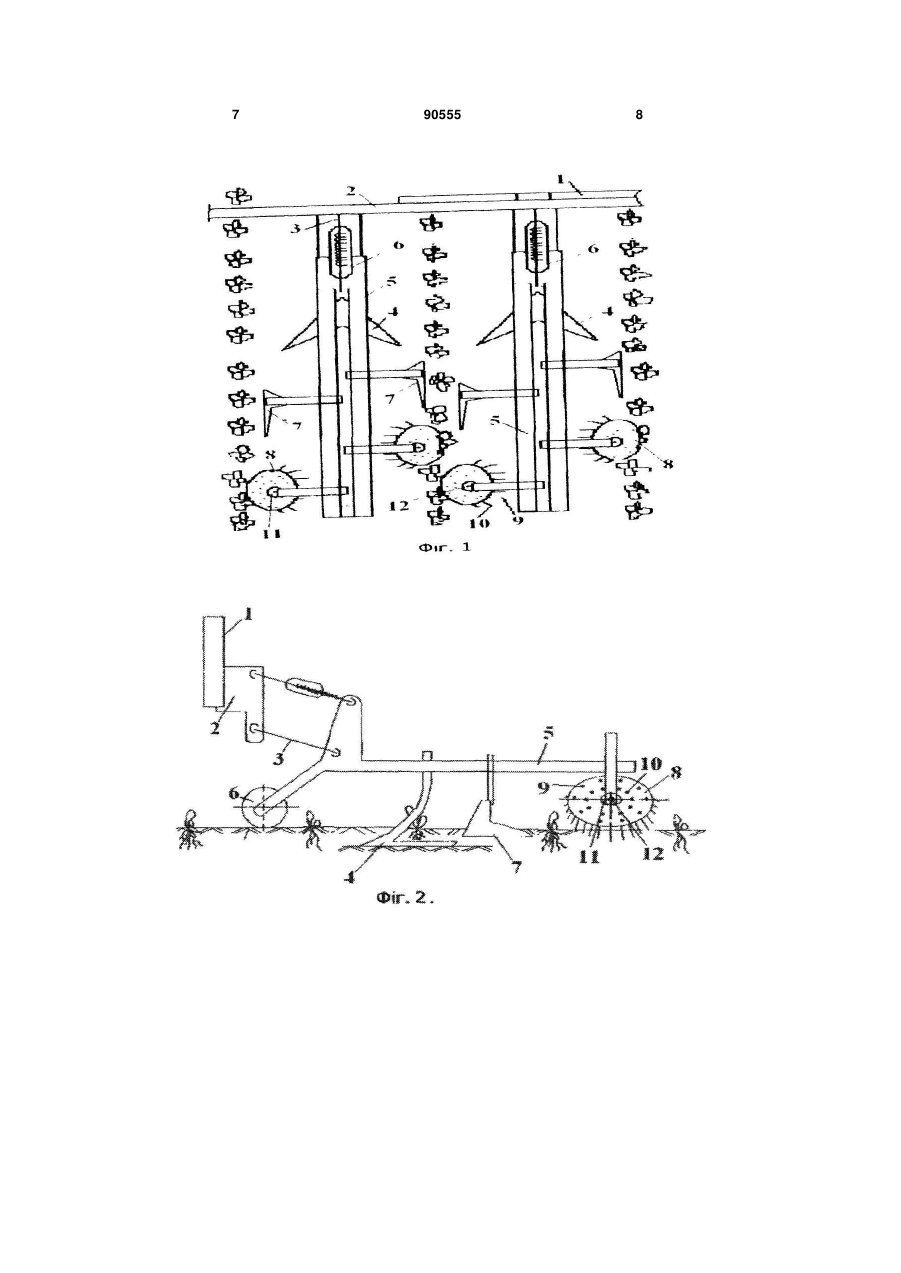

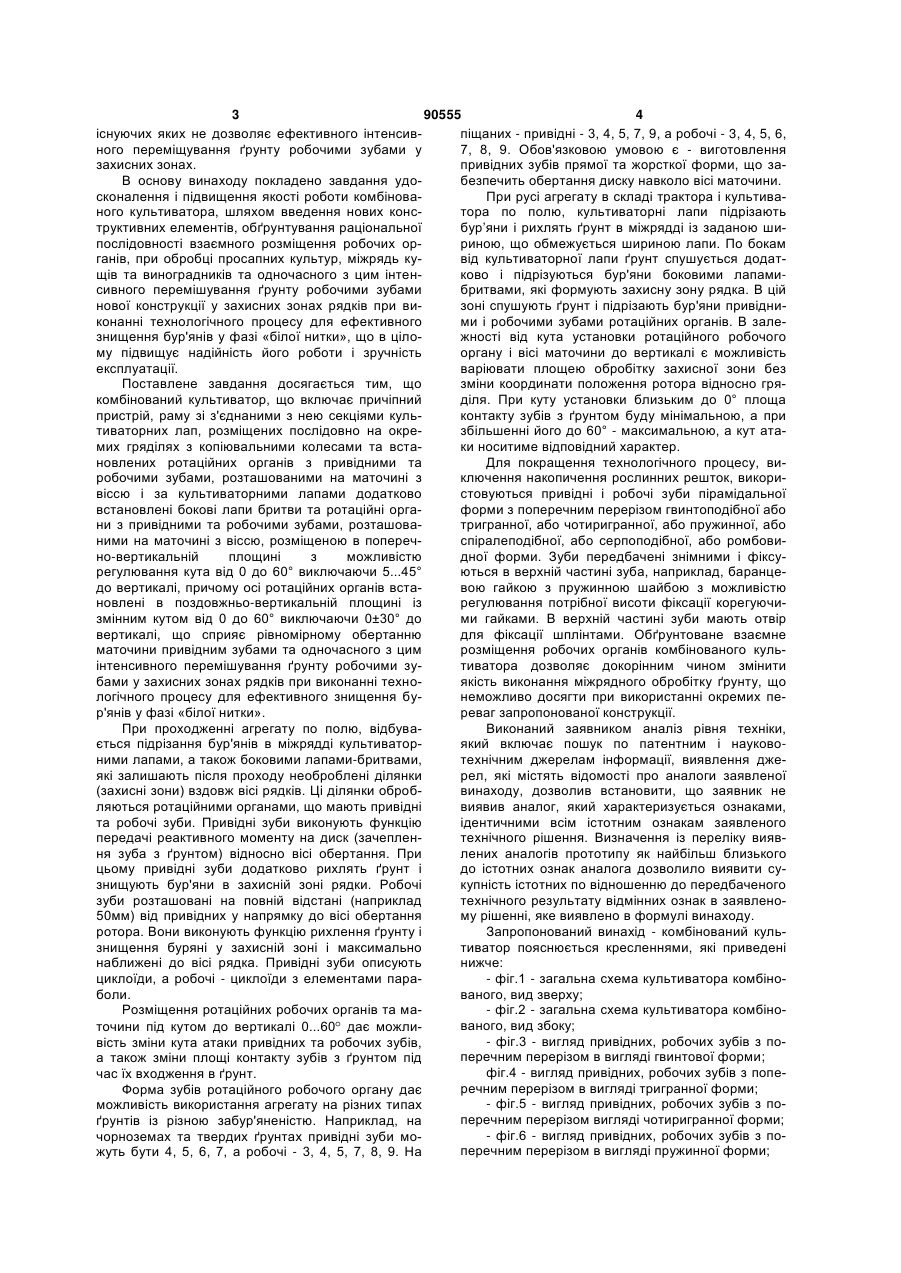

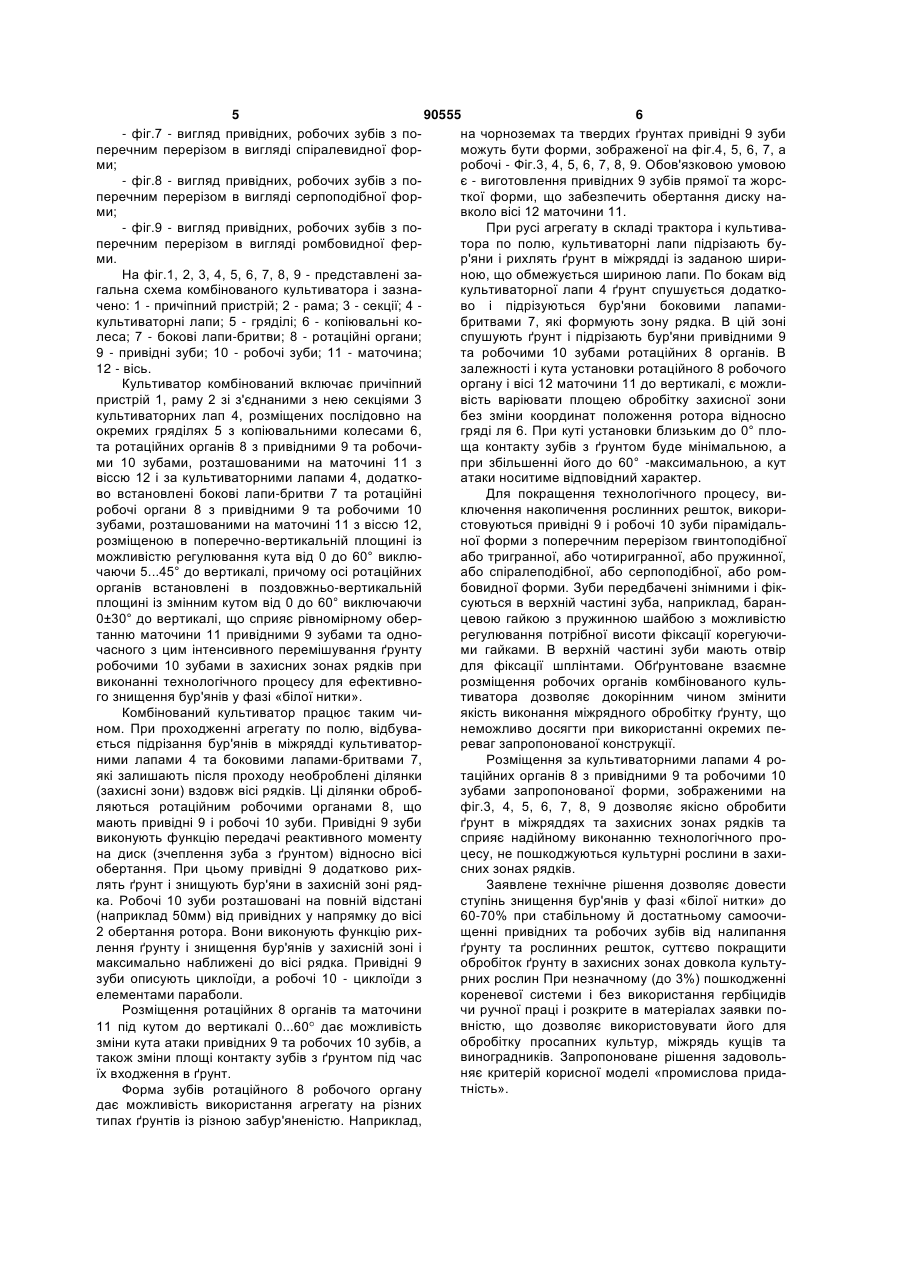

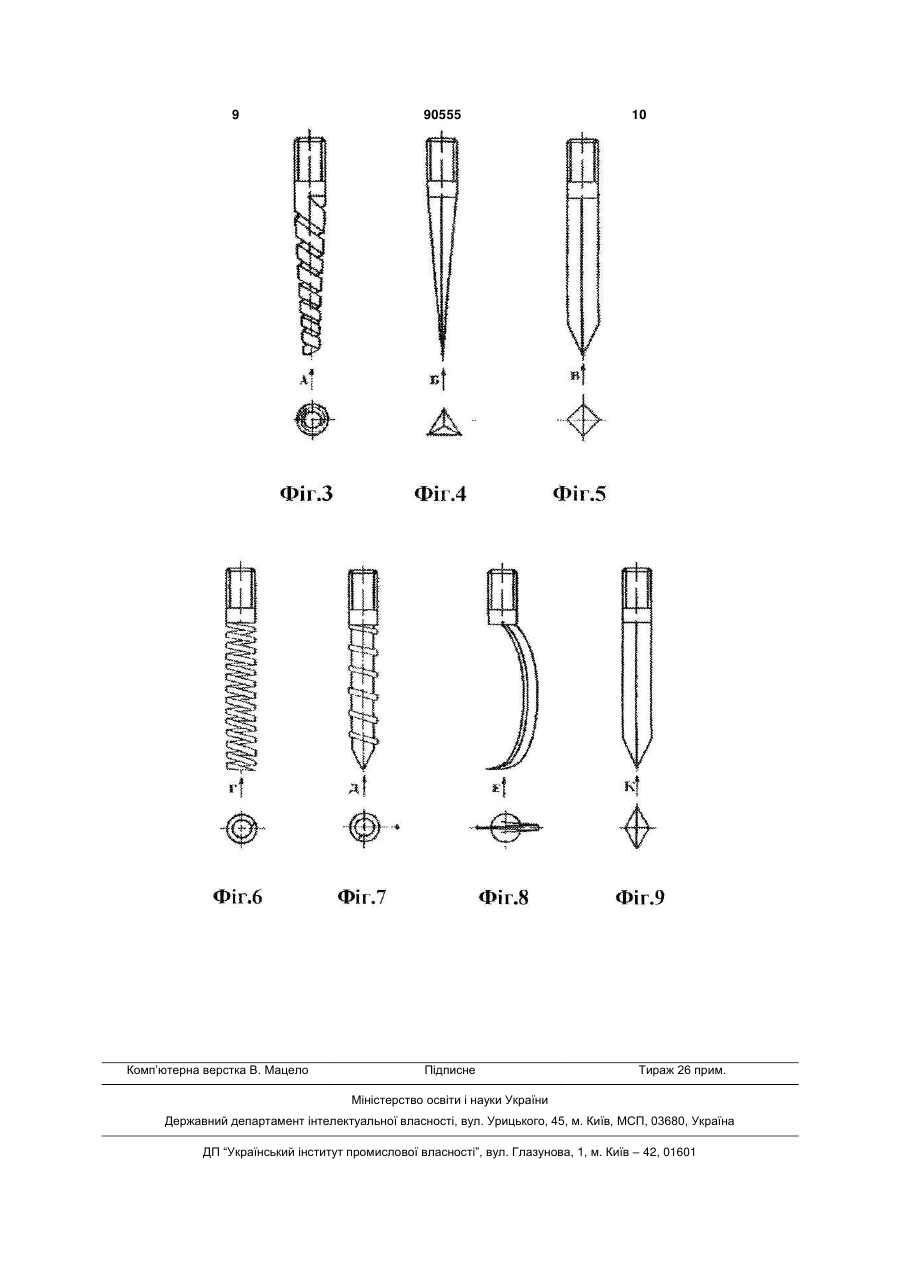

1. Комбінований культиватор, що містить причіпний пристрій, раму зі з'єднаними з нею секціями культиваторних лап, розміщених послідовно на окремих гряділях з копіювальними колесами та встановленими ротаційними органами, розташованими на маточині з віссю, який відрізняється тим, що за культиваторними лапами додатково встановлені бокові лапи-бритви та ротаційні органи з привідними та робочими зубами, розташовані на маточині з віссю, розміщеною в поперечновертикальній площині із можливістю регулювання кута від 0 до 60 до вертикалі, причому осі ротаційних органів встановлені в повздовжньовертикальній площині із змінним кутом від 0 до 60° до вертикалі. 2. Комбінований культиватор за п. 1, який відрізняється тим, що привідні і робочі зуби мають пірамідальну форму з поперечним перерізом гвинтоподібної або тригранної, або чотиригранної, або пружинної, або спіралеподібної, або серпоподібної, або ромбоподібної форми і можуть бути виконані знімними та затиснутими фіксатором в верхній частині зуба, наприклад баранцевою гайкою з шайбою гравера і можливістю регулювання потрібної висоти фіксації коректуючими гайками. 3. Комбінований культиватор за пп. 1, 2, який відрізняється тим, що в верхній частині зуби мають отвір для фіксації шплінтами. UA (21) a200806869 (22) 19.05.2008 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) СЛИНЬКО ОЛЕГ ПАВЛОВИЧ, ЛАПЕНКО ГРИГОРІЙ ОЛЕКСАНДРОВИЧ, ПРАСОЛОВ ЄВГЕН ЯКОВИЧ, ПАНЧЕНКО СВІТЛАНА МИКОЛАЇВНА, ДОРОШЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, ЧЕРНИШ МИКОЛА МИХАЙЛОВИЧ, БРАЖЕНКО СВІТЛАНА АНАТОЛІЇВНА, СІВЦОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, НЕСТРЕЛЯЙ ВОЛОДИМИР АНАТОЛІЙОВИЧ (73) СЛИНЬКО ОЛЕГ ПАВЛОВИЧ (56) UA 4273 U, 17.01.2005 UA 32345 U, 12.05.2008 UA 34345 U, 11.08.2008 SU 933011 A, 10.07.1982 SU 1055359 A, 23.11.1983 SU 1516018 A1, 23.10.1989 SU 1577712 A1, 15.07.1990 SU 1777679 A1, 30.11.1992 WO 02/063940 A2, 22.08.2002 US 2061694 A, 24.11.1936; US 251784 A, 03.01.1882 US 2976939 A, 28.03.1961 US 3082829 A, 26.03.1963 FR 2623049 A1, 19.05.1989 DE 1176411 B, 20.08.1964 FR 2646321 A1, 02.11.1990 C2 2 (19) 1 3 90555 4 існуючих яких не дозволяє ефективного інтенсивпіщаних - привідні - 3, 4, 5, 7, 9, а робочі - 3, 4, 5, 6, ного переміщування ґрунту робочими зубами у 7, 8, 9. Обов'язковою умовою є - виготовлення захисних зонах. привідних зубів прямої та жорсткої форми, що заВ основу винаходу покладено завдання удобезпечить обертання диску навколо вісі маточини. сконалення і підвищення якості роботи комбіноваПри русі агрегату в складі трактора і культиваного культиватора, шляхом введення нових констора по полю, культиваторні лапи підрізають труктивних елементів, обґрунтування раціональної бур’яни і рихлять ґрунт в міжрядді із заданою шипослідовності взаємного розміщення робочих орриною, що обмежується шириною лапи. По бокам ганів, при обробці просапних культур, міжрядь кувід культиваторної лапи ґрунт спушується додатщів та виноградників та одночасного з цим інтенково і підрізуються бур'яни боковими лапамисивного перемішування ґрунту робочими зубами бритвами, які формують захисну зону рядка. В цій нової конструкції у захисних зонах рядків при визоні спушують ґрунт і підрізають бур'яни привідниконанні технологічного процесу для ефективного ми і робочими зубами ротаційних органів. В залезнищення бур'янів у фазі «білої нитки», що в ціложності від кута установки ротаційного робочого му підвищує надійність його роботи і зручність органу і вісі маточини до вертикалі є можливість експлуатації. варіювати площею обробітку захисної зони без Поставлене завдання досягається тим, що зміни координати положення ротора відносно грякомбінований культиватор, що включає причіпний діля. При куту установки близьким до 0° площа пристрій, раму зі з'єднаними з нею секціями кульконтакту зубів з ґрунтом буду мінімальною, а при тиваторних лап, розміщених послідовно на окрезбільшенні його до 60° - максимальною, а кут атамих гряділях з копіювальними колесами та встаки носитиме відповідний характер. новлених ротаційних органів з привідними та Для покращення технологічного процесу, виробочими зубами, розташованими на маточині з ключення накопичення рослинних решток, викоривіссю і за культиваторними лапами додатково стовуються привідні і робочі зуби пірамідальної встановлені бокові лапи бритви та ротаційні оргаформи з поперечним перерізом гвинтоподібної або ни з привідними та робочими зубами, розташоватригранної, або чотиригранної, або пружинної, або ними на маточині з віссю, розміщеною в поперечспіралеподібної, або серпоподібної, або ромбовино-вертикальній площині з можливістю дної форми. Зуби передбачені знімними і фіксурегулювання кута від 0 до 60° виключаючи 5...45° ються в верхній частині зуба, наприклад, баранцедо вертикалі, причому осі ротаційних органів вставою гайкою з пружинною шайбою з можливістю новлені в поздовжньо-вертикальній площині із регулювання потрібної висоти фіксації корегуючизмінним кутом від 0 до 60° виключаючи 0±30° до ми гайками. В верхній частині зуби мають отвір вертикалі, що сприяє рівномірному обертанню для фіксації шплінтами. Обґрунтоване взаємне маточини привідним зубами та одночасного з цим розміщення робочих органів комбінованого кульінтенсивного перемішування ґрунту робочими зутиватора дозволяє докорінним чином змінити бами у захисних зонах рядків при виконанні техноякість виконання міжрядного обробітку ґрунту, що логічного процесу для ефективного знищення бунеможливо досягти при використанні окремих пер'янів у фазі «білої нитки». реваг запропонованої конструкції. При проходженні агрегату по полю, відбуваВиконаний заявником аналіз рівня техніки, ється підрізання бур'янів в міжрядді культиваторякий включає пошук по патентним і науковоними лапами, а також боковими лапами-бритвами, технічним джерелам інформації, виявлення джеякі залишають після проходу необроблені ділянки рел, які містять відомості про аналоги заявленої (захисні зони) вздовж вісі рядків. Ці ділянки обробвинаходу, дозволив встановити, що заявник не ляються ротаційними органами, що мають привідні виявив аналог, який характеризується ознаками, та робочі зуби. Привідні зуби виконують функцію ідентичними всім істотним ознакам заявленого передачі реактивного моменту на диск (зачеплентехнічного рішення. Визначення із переліку виявня зуба з ґрунтом) відносно вісі обертання. При лених аналогів прототипу як найбільш близького цьому привідні зуби додатково рихлять ґрунт і до істотних ознак аналога дозволило виявити сузнищують бур'яни в захисній зоні рядки. Робочі купність істотних по відношенню до передбаченого зуби розташовані на повній відстані (наприклад технічного результату відмінних ознак в заявлено50мм) від привідних у напрямку до вісі обертання му рішенні, яке виявлено в формулі винаходу. ротора. Вони виконують функцію рихлення ґрунту і Запропонований винахід - комбінований кульзнищення буряні у захисній зоні і максимально тиватор пояснюється кресленнями, які приведені наближені до вісі рядка. Привідні зуби описують нижче: циклоїди, а робочі - циклоїди з елементами пара- фіг.1 - загальна схема культиватора комбіноболи. ваного, вид зверху; Розміщення ротаційних робочих органів та ма- фіг.2 - загальна схема культиватора комбінованого, вид збоку; точини під кутом до вертикалі 0...60 дає можли- фіг.3 - вигляд привідних, робочих зубів з повість зміни кута атаки привідних та робочих зубів, перечним перерізом в вигляді гвинтової форми; а також зміни площі контакту зубів з ґрунтом під фіг.4 - вигляд привідних, робочих зубів з попечас їх входження в ґрунт. речним перерізом в вигляді тригранної форми; Форма зубів ротаційного робочого органу дає - фіг.5 - вигляд привідних, робочих зубів з поможливість використання агрегату на різних типах перечним перерізом вигляді чотиригранної форми; ґрунтів із різною забур'яненістю. Наприклад, на - фіг.6 - вигляд привідних, робочих зубів з почорноземах та твердих ґрунтах привідні зуби моперечним перерізом в вигляді пружинної форми; жуть бути 4, 5, 6, 7, а робочі - 3, 4, 5, 7, 8, 9. На 5 90555 6 - фіг.7 - вигляд привідних, робочих зубів з пона чорноземах та твердих ґрунтах привідні 9 зуби перечним перерізом в вигляді спіралевидної форможуть бути форми, зображеної на фіг.4, 5, 6, 7, а ми; робочі - Фіг.3, 4, 5, 6, 7, 8, 9. Обов'язковою умовою - фіг.8 - вигляд привідних, робочих зубів з поє - виготовлення привідних 9 зубів прямої та жорсперечним перерізом в вигляді серпоподібної форткої форми, що забезпечить обертання диску нами; вколо вісі 12 маточини 11. - фіг.9 - вигляд привідних, робочих зубів з поПри русі агрегату в складі трактора і культиваперечним перерізом в вигляді ромбовидної фертора по полю, культиваторні лапи підрізають буми. р'яни і рихлять ґрунт в міжрядді із заданою шириНа фіг.1, 2, 3, 4, 5, 6, 7, 8, 9 - представлені заною, що обмежується шириною лапи. По бокам від гальна схема комбінованого культиватора і зазнакультиваторної лапи 4 ґрунт спушується додаткочено: 1 - причіпний пристрій; 2 - рама; 3 - секції; 4 во і підрізуються бур'яни боковими лапамикультиваторні лапи; 5 - гряділі; 6 - копіювальні кобритвами 7, які формують зону рядка. В цій зоні леса; 7 - бокові лапи-бритви; 8 - ротаційні органи; спушують ґрунт і підрізають бур'яни привідними 9 9 - привідні зуби; 10 - робочі зуби; 11 - маточина; та робочими 10 зубами ротаційних 8 органів. В 12 - вісь. залежності і кута установки ротаційного 8 робочого Культиватор комбінований включає причіпний органу і вісі 12 маточини 11 до вертикалі, є можлипристрій 1, раму 2 зі з'єднаними з нею секціями 3 вість варіювати площею обробітку захисної зони культиваторних лап 4, розміщених послідовно на без зміни координат положення ротора відносно окремих гряділях 5 з копіювальними колесами 6, гряді ля 6. При куті установки близьким до 0° плота ротаційних органів 8 з привідними 9 та робочища контакту зубів з ґрунтом буде мінімальною, а ми 10 зубами, розташованими на маточині 11 з при збільшенні його до 60° -максимальною, а кут віссю 12 і за культиваторними лапами 4, додаткоатаки носитиме відповідний характер. во встановлені бокові лапи-бритви 7 та ротаційні Для покращення технологічного процесу, виробочі органи 8 з привідними 9 та робочими 10 ключення накопичення рослинних решток, викоризубами, розташованими на маточині 11 з віссю 12, стовуються привідні 9 і робочі 10 зуби пірамідальрозміщеною в поперечно-вертикальній площині із ної форми з поперечним перерізом гвинтоподібної можливістю регулювання кута від 0 до 60° виклюабо тригранної, або чотиригранної, або пружинної, чаючи 5...45° до вертикалі, причому осі ротаційних або спіралеподібної, або серпоподібної, або роморганів встановлені в поздовжньо-вертикальній бовидної форми. Зуби передбачені знімними і фікплощині із змінним кутом від 0 до 60° виключаючи суються в верхній частині зуба, наприклад, баран0±30° до вертикалі, що сприяє рівномірному оберцевою гайкою з пружинною шайбою з можливістю танню маточини 11 привідними 9 зубами та однорегулювання потрібної висоти фіксації корегуючичасного з цим інтенсивного перемішування ґрунту ми гайками. В верхній частині зуби мають отвір робочими 10 зубами в захисних зонах рядків при для фіксації шплінтами. Обґрунтоване взаємне виконанні технологічного процесу для ефективнорозміщення робочих органів комбінованого кульго знищення бур'янів у фазі «білої нитки». тиватора дозволяє докорінним чином змінити Комбінований культиватор працює таким чиякість виконання міжрядного обробітку ґрунту, що ном. При проходженні агрегату по полю, відбуванеможливо досягти при використанні окремих пеється підрізання бур'янів в міжрядді культиваторреваг запропонованої конструкції. ними лапами 4 та боковими лапами-бритвами 7, Розміщення за культиваторними лапами 4 роякі залишають після проходу необроблені ділянки таційних органів 8 з привідними 9 та робочими 10 (захисні зони) вздовж вісі рядків. Ці ділянки обробзубами запропонованої форми, зображеними на ляються ротаційним робочими органами 8, що фіг.3, 4, 5, 6, 7, 8, 9 дозволяє якісно обробити мають привідні 9 і робочі 10 зуби. Привідні 9 зуби ґрунт в міжряддях та захисних зонах рядків та виконують функцію передачі реактивного моменту сприяє надійному виконанню технологічного прона диск (зчеплення зуба з ґрунтом) відносно вісі цесу, не пошкоджуються культурні рослини в захиобертання. При цьому привідні 9 додатково рихсних зонах рядків. лять ґрунт і знищують бур'яни в захисній зоні рядЗаявлене технічне рішення дозволяє довести ка. Робочі 10 зуби розташовані на повній відстані ступінь знищення бур'янів у фазі «білої нитки» до (наприклад 50мм) від привідних у напрямку до вісі 60-70% при стабільному й достатньому самоочи2 обертання ротора. Вони виконують функцію рихщенні привідних та робочих зубів від налипання лення ґрунту і знищення бур'янів у захисній зоні і ґрунту та рослинних решток, суттєво покращити максимально наближені до вісі рядка. Привідні 9 обробіток ґрунту в захисних зонах довкола культузуби описують циклоїди, а робочі 10 - циклоїди з рних рослин При незначному (до 3%) пошкодженні елементами параболи. кореневої системи і без використання гербіцидів Розміщення ротаційних 8 органів та маточини чи ручної праці і розкрите в матеріалах заявки повністю, що дозволяє використовувати його для 11 під кутом до вертикалі 0...60 дає можливість обробітку просапних культур, міжрядь кущів та зміни кута атаки привідних 9 та робочих 10 зубів, а виноградників. Запропоноване рішення задовольтакож зміни площі контакту зубів з ґрунтом під час няє критерій корисної моделі «промислова придаїх входження в ґрунт. тність». Форма зубів ротаційного 8 робочого органу дає можливість використання агрегату на різних типах ґрунтів із різною забур'яненістю. Наприклад, 7 90555 8 9 Комп’ютерна верстка В. Мацело 90555 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
