Спосіб виготовлення листового прокату з маловуглецевої мікролегованої сталі
Номер патенту: 57579
Опубліковано: 10.03.2011
Автори: Сухомлин Георгій Дмитрович, Лаухін Дмитро Вячеславович, Пушков Валерій Васильович, Куксенко В'ячеслав Іванович, Мурашкін Олександр Васильович, Климанчук Владислав Владиславович, Носенко Олег Павлович, Большаков Володимир Іванович
Формула / Реферат
Спосіб виготовлення листового прокату з маловуглецевої мікролегованої сталі, що включає нагрівання слябів до температури аустенитізації, витримку при заданій температурі, чорнову прокатку, охолодження на повітрі до температур чистової прокатки, чистову прокатку та уповільнене охолодження на повітрі, який відрізняється тим, що деформацію в процесі чорнової прокатки здійснюють за 14...20 проходів із закінченням її при температурі металу 950...880 °С.
Текст

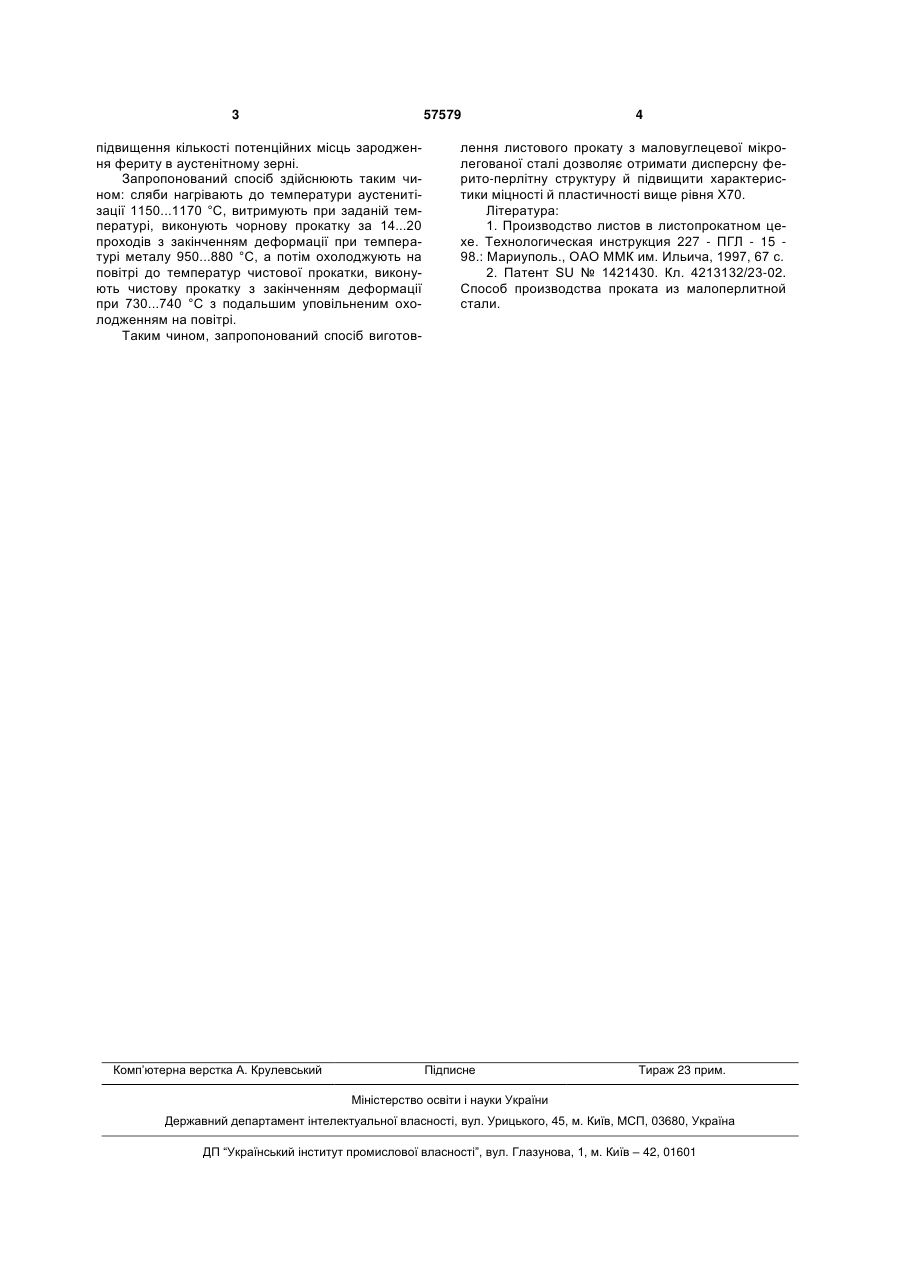

Спосіб виготовлення листового прокату з маловуглецевої мікролегованої сталі, що включає нагрівання слябів до температури аустенітизації, витримку при заданій температурі, чорнову прокатку, охолодження на повітрі до температур чистової прокатки, чистову прокатку та уповільнене охолодження на повітрі, який відрізняється тим, що деформацію в процесі чорнової прокатки здійснюють за 14...20 проходів із закінченням її при температурі металу 950...880 °С. (19) (21) u201007780 (22) 21.06.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) БОЛЬШАКОВ ВОЛОДИМИР ІВАНОВИЧ, КЛІМАНЧУК ВЛАДИСЛАВ ВЛАДИСЛАВОВИЧ, НОСЕНКО ОЛЕГ ПАВЛОВИЧ, СУХОМЛИН ГЕОРГІЙ ДМИТРОВИЧ, ЛАУХІН ДМИТРО В'ЯЧЕСЛАВОВИЧ, МУРАШКІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, ПУШКОВ ВАЛЕРІЙ ВАСИЛЬОВИЧ, КУКСЕНКО В'ЯЧЕСЛАВ ІВАНОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД 3 57579 підвищення кількості потенційних місць зародження фериту в аустенітному зерні. Запропонований спосіб здійснюють таким чином: сляби нагрівають до температури аустенитізації 1150...1170 °С, витримують при заданій температурі, виконують чорнову прокатку за 14...20 проходів з закінченням деформації при температурі металу 950...880 °С, а потім охолоджують на повітрі до температур чистової прокатки, виконують чистову прокатку з закінченням деформації при 730...740 °С з подальшим уповільненим охолодженням на повітрі. Таким чином, запропонований спосіб виготов Комп’ютерна верстка А. Крулевський 4 лення листового прокату з маловуглецевої мікролегованої сталі дозволяє отримати дисперсну ферито-перлітну структуру й підвищити характеристики міцності й пластичності вище рівня Х70. Література: 1. Производство листов в листопрокатном цехе. Технологическая инструкция 227 - ПГЛ - 15 98.: Мариуполь., ОАО ММК им. Ильича, 1997, 67 с. 2. Патент SU № 1421430. Кл. 4213132/23-02. Способ производства проката из малоперлитной стали. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for manufacturing sheet products from low-carbon microalloyed steel
Автори англійськоюBolshakov Volodymyr Ivanovych, Klimanchuk Vladyslav Vladyslavovych, Nosenko Oleh Pavlovych, Sukhomlyn Heorhii Dmytrovych, Laukhin Dmytro Viacheslavovych, Murashkin Oleksandr Vasyliovych, Pushkov Valerii Vasyliovych, Kuksenko Viacheslav Ivanovych
Назва патенту російськоюСпособ изготовления листового проката из малоуглеродистой микролегированной стали
Автори російськоюБольшаков Владимир Иванович, Климанчук Владислав Владиславович, Носенко Олег Павлович, Сухомлин Георгий Дмитриевич, Лаухин Дмитрий Вячеславович, Мурашкин Александр Васильевич, Пушков Валерий Васильевич, Куксенко Вячеслав Иванович
МПК / Мітки
МПК: B21B 1/00
Мітки: листового, мікролегованої, маловуглецевої, спосіб, сталі, прокату, виготовлення
Код посилання
<a href="https://ua.patents.su/2-57579-sposib-vigotovlennya-listovogo-prokatu-z-malovuglecevo-mikrolegovano-stali.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення листового прокату з маловуглецевої мікролегованої сталі</a>
Спосіб виготовлення листового прокату з низьковуглецевої мікролегованої сталі
Номер патенту: 56680
Опубліковано: 25.01.2011
Автори: Носенко Олег Павлович, Куксенко В'ячеслав Іванович, Сухомлин Георгій Дмитрович, Лаухін Дмитро Вячеславович, Мурашкін Олександр Васильович, Климанчук Владислав Владиславович, Большаков Володимир Іванович, Пушков Валерій Васильович
МПК: B21B 1/00
Мітки: виготовлення, листового, спосіб, сталі, низьковуглецевої, мікролегованої, прокату
Формула / Реферат:
Спосіб виготовлення листового прокату з низьковуглецевої мікролегованої сталі, що включає нагрівання слябів до температури аустенітизації 1150...1170 °С, витримку при заданій температурі, чорнову прокатку, примусове охолодження за допомогою спеціального обладнання до температур чистової прокатки, чистову прокатку із закінченням деформації 730...740 °С з подальшим уповільненим охолодженням на повітрі, який відрізняється тим, що деформацію в...
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 41136
Опубліковано: 12.05.2009
Автори: Воробйов Геннадій Михайлович, Тютєрєв Ігор Анатолійович, Хоменко Юрій Іванович, Большаков Володимир Іванович
МПК: B21B 1/00
Мітки: прокатки, марганцевої, ванадієм, мікролегованої, гарячої, низьковуглецевої, спосіб, ніобієм, сталі
Формула / Реферат:
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм, та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18...16 мм, який відрізняється тим, що кожний прохід першої гарячої прокатки виконують з однаковим обтисненням.
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 41157
Опубліковано: 12.05.2009
Автори: Воробйов Геннадій Михайлович, Большаков Володимир Іванович, Хоменко Юрій Іванович, Тютєрєв Ігор Анатолійович
МПК: B21B 1/00
Мітки: низьковуглецевої, марганцевої, спосіб, ніобієм, сталі, мікролегованої, ванадієм, гарячої, прокатки
Формула / Реферат:
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм, та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18... 16 мм, який відрізняється тим, що кожний прохід першої гарячої прокатки виконують з поступовим зменшенням ступеня обтиснення.
Спосіб виготовлення листового прокату із високоміцної середньолегованої конструкційної сталі
Номер патенту: 51069
Опубліковано: 25.06.2010
Автори: Гончаров Анатолій Федорович, Бросєв Олександр Олександрович, Луцький Михайло Борисович, Разінкін Борис Іванович, Пісмарьов Костянтин Євгенович, Баличєв Юрій Матвійович
МПК: C21C 5/00, B22D 11/00, C21C 7/06
Мітки: конструкційної, сталі, листового, високоміцної, спосіб, прокату, виготовлення, середньолегованої
Формула / Реферат:
1. Спосіб виготовлення листового прокату із високоміцної середньолегованої конструкційної сталі з хімічним складом по ДЗСС В 19526 та ТУУ 27.1-14313056-001-2009, який включає виплавку сталі у двованній мартенівській печі або у кисневому конверторі, позапічну обробку, вакуумування, безперервну розливку сталі у сляби, їх уповільнене охолодження, попередню та кінцеву деформації у реверсивному режимі для одержання прокату заданих розмірів, який...
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 45063
Опубліковано: 26.10.2009
Автори: Воробйов Геннадій Михайлович, Тютєрєв Ігор Анатолійович, Хоменко Юрій Іванович, Большаков Володимир Іванович
МПК: B21B 1/00
Мітки: спосіб, мікролегованої, гарячої, марганцевої, ніобієм, низьковуглецевої, ванадієм, сталі, прокатки
Формула / Реферат:
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм, та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18...16 мм, який відрізняється тим, що перші три проходи чорнової прокатки виконують з максимально можливим обтисненням, а останні проходи з...
Попередній патент: Сіль харчова
Наступний патент: Спосіб виготовлення кольорового електрохромного оптичного елемента
Випадковий патент: Установка сухого гасіння коксу
