Тютєрєв Ігор Анатолійович
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 55680
Опубліковано: 27.12.2010
Автори: Большаков Володимир Іванович, Хоменко Юрій Іванович, Воробйов Геннадій Михайлович, Тютєрєв Ігор Анатолійович
МПК: B21B 1/00
Мітки: ніобієм, сталі, марганцевої, мікролегованої, ванадієм, прокатки, спосіб, низьковуглецевої, гарячої
Формула / Реферат:
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18...16 мм, який відрізняється тим, що перші шість проходів виконують з максимально можливим обтисненням, а останні проходи з однаковим обтисненням...
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 55679
Опубліковано: 27.12.2010
Автори: Тютєрєв Ігор Анатолійович, Воробйов Геннадій Михайлович, Большаков Володимир Іванович, Хоменко Юрій Іванович
МПК: B21B 1/00
Мітки: ніобієм, прокатки, низьковуглецевої, мікролегованої, марганцевої, сталі, спосіб, гарячої, ванадієм
Формула / Реферат:
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм, та другу прокатку при температурі 730...720 °С з товщини 50...40 мм до 18...16 мм, який відрізняється тим, що, починаючи з другого і закінчуючи четвертим проходом чорнової прокатки, деформацію здійснюють з...
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 55677
Опубліковано: 27.12.2010
Автори: Воробйов Геннадій Михайлович, Большаков Володимир Іванович, Тютєрєв Ігор Анатолійович, Хоменко Юрій Іванович
МПК: B21B 1/00
Мітки: спосіб, прокатки, марганцевої, листів, ванадієм, мікролегованої, сталі, низьковуглецевої, гарячої, ніобієм
Формула / Реферат:
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18...16 мм, який відрізняється тим, що в начальній групі проходів, починаючи з другого і закінчуючи шостим, деформацію проводять з максимальним...
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 45063
Опубліковано: 26.10.2009
Автори: Тютєрєв Ігор Анатолійович, Воробйов Геннадій Михайлович, Большаков Володимир Іванович, Хоменко Юрій Іванович
МПК: B21B 1/00
Мітки: ванадієм, ніобієм, марганцевої, спосіб, прокатки, сталі, низьковуглецевої, гарячої, мікролегованої
Формула / Реферат:
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм, та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18...16 мм, який відрізняється тим, що перші три проходи чорнової прокатки виконують з максимально можливим обтисненням, а останні проходи з...

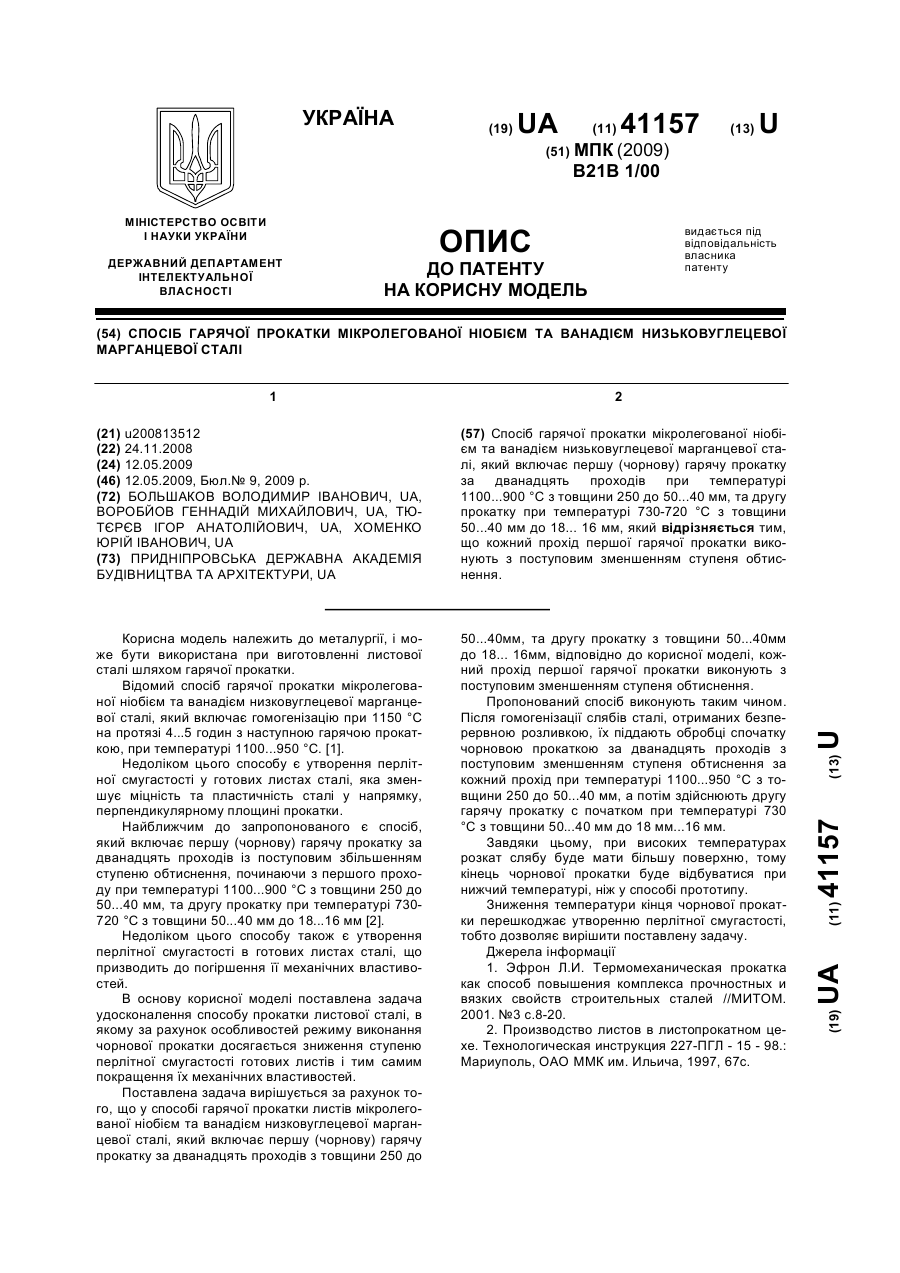

Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 41157
Опубліковано: 12.05.2009
Автори: Хоменко Юрій Іванович, Большаков Володимир Іванович, Воробйов Геннадій Михайлович, Тютєрєв Ігор Анатолійович
МПК: B21B 1/00
Мітки: низьковуглецевої, ніобієм, сталі, спосіб, мікролегованої, прокатки, ванадієм, гарячої, марганцевої
Формула / Реферат:
Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм, та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18... 16 мм, який відрізняється тим, що кожний прохід першої гарячої прокатки виконують з поступовим зменшенням ступеня обтиснення.

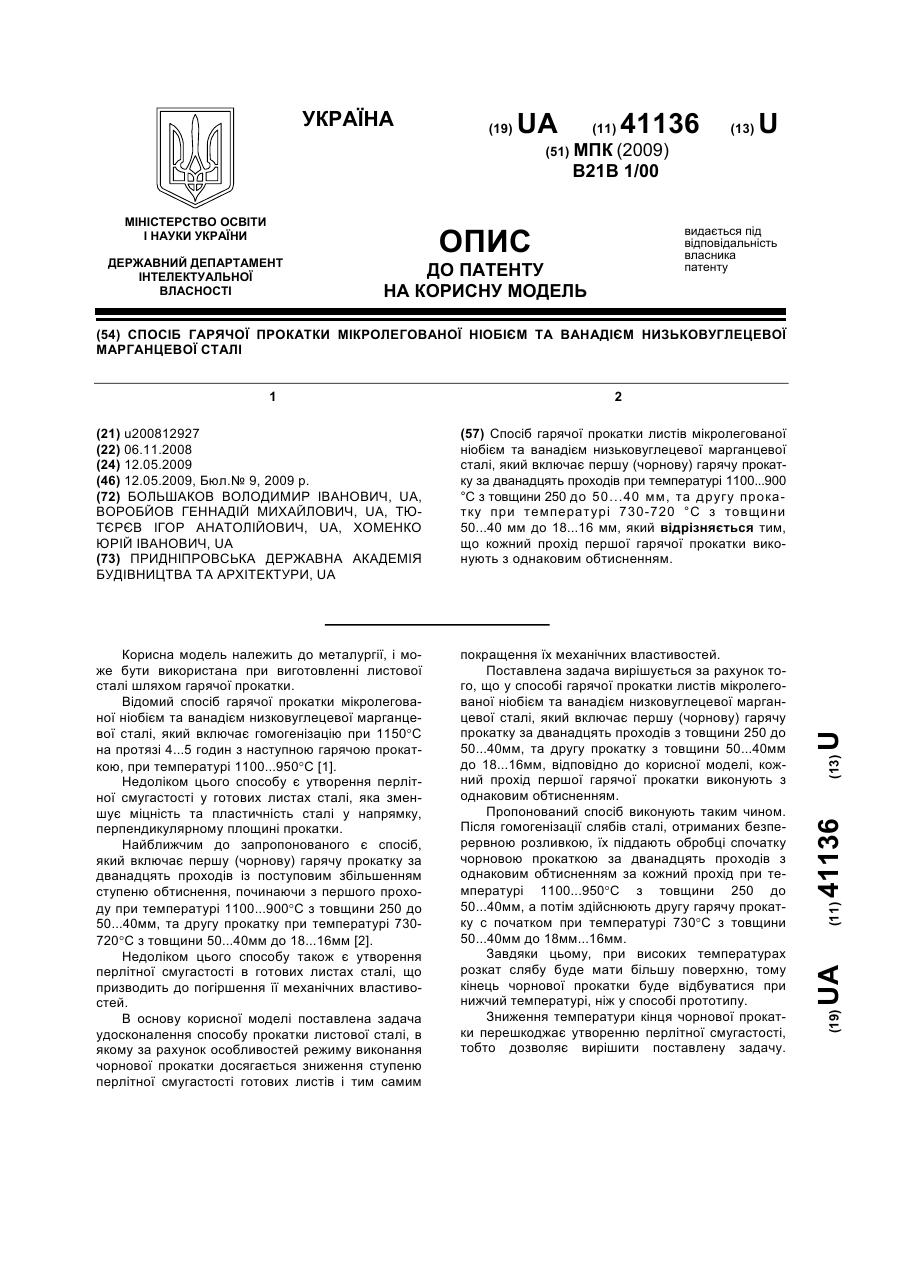

Спосіб гарячої прокатки мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі
Номер патенту: 41136
Опубліковано: 12.05.2009
Автори: Тютєрєв Ігор Анатолійович, Хоменко Юрій Іванович, Воробйов Геннадій Михайлович, Большаков Володимир Іванович
МПК: B21B 1/00
Мітки: мікролегованої, гарячої, ніобієм, низьковуглецевої, ванадієм, спосіб, марганцевої, сталі, прокатки
Формула / Реферат:
Спосіб гарячої прокатки листів мікролегованої ніобієм та ванадієм низьковуглецевої марганцевої сталі, який включає першу (чорнову) гарячу прокатку за дванадцять проходів при температурі 1100...900 °С з товщини 250 до 50...40 мм, та другу прокатку при температурі 730-720 °С з товщини 50...40 мм до 18...16 мм, який відрізняється тим, що кожний прохід першої гарячої прокатки виконують з однаковим обтисненням.
