Спосіб виготовлення планарного рідкокристалічного бреггівського світловоду

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 57613

Опубліковано: 10.03.2011

Автори: Фечан Андрій Васильович, Микитюк Зіновій Матвійович, Коцун Володимир Іванович, Сушинський Орест Євгенович, Готра Зенон Юрійович

Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення планарного рідкокристалічного бреггівського світловоду, що включає послідовне нанесення на обидві скляні пластини із внутрішньої сторони орієнтуючих шарів, при цьому товщину простору між пластинами задають спейсерами і заповнюють його рідкокристалічною сумішшю, герметизують і подають оптичне випромінювання, який відрізняється тим, що додатково між пластинами встановлюють третю пластину, з обох боків якої також наносять орієнтуючі шари, причому всі орієнтуючі шари вибирають планарними, а рідкокристалічну суміш - холестеричною.

Текст

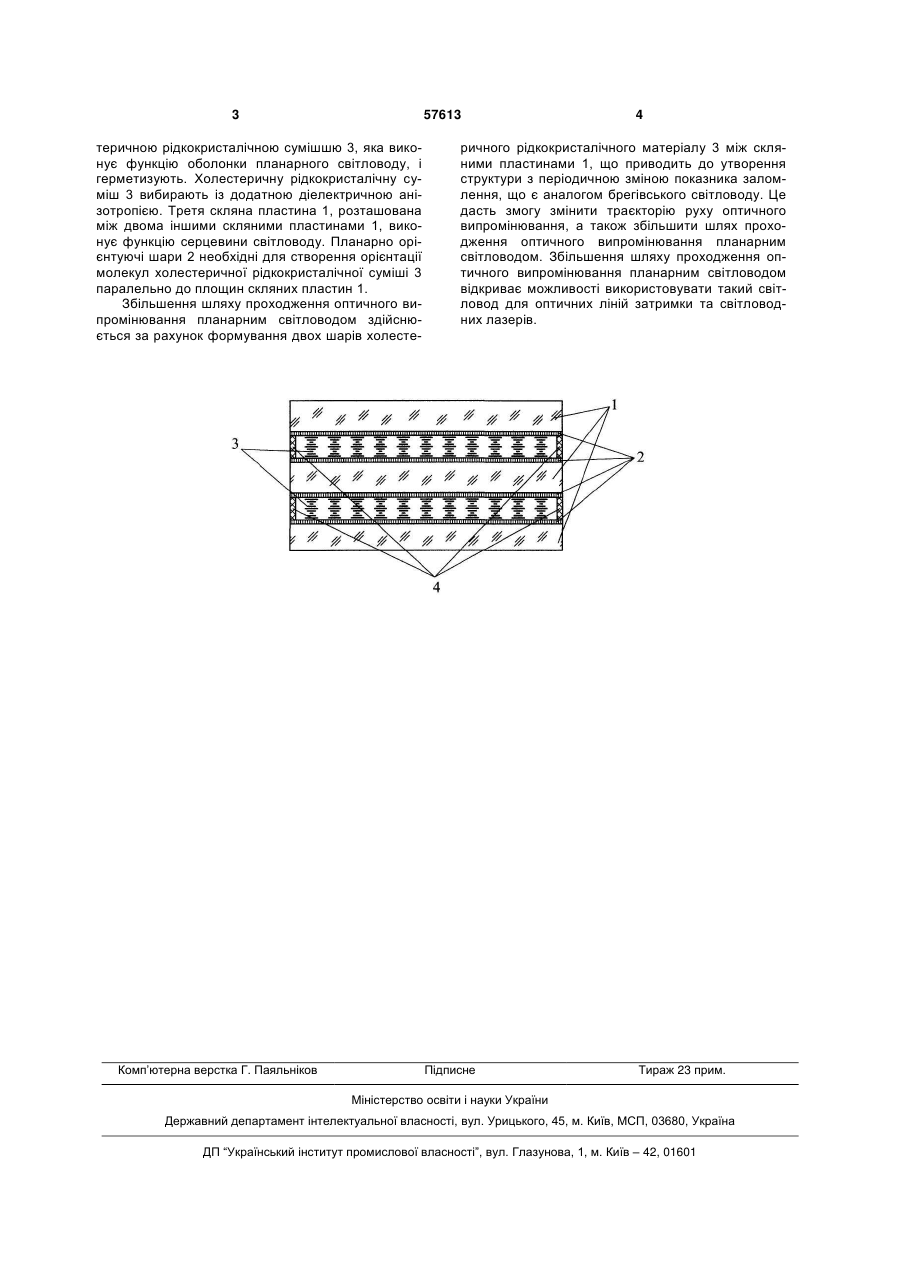

Спосіб виготовлення планарного рідкокристалічного бреггівського світловоду, що включає пос 3 57613 теричною рідкокристалічною сумішшю 3, яка виконує функцію оболонки планарного світловоду, і герметизують. Холестеричну рідкокристалічну суміш 3 вибирають із додатною діелектричною анізотропією. Третя скляна пластина 1, розташована між двома іншими скляними пластинами 1, виконує функцію серцевини світловоду. Планарно орієнтуючі шари 2 необхідні для створення орієнтації молекул холестеричної рідкокристалічної суміші 3 паралельно до площин скляних пластин 1. Збільшення шляху проходження оптичного випромінювання планарним світловодом здійснюється за рахунок формування двох шарів холесте Комп’ютерна верстка Г. Паяльніков 4 ричного рідкокристалічного матеріалу 3 між скляними пластинами 1, що приводить до утворення структури з періодичною зміною показника заломлення, що є аналогом брегівського світловоду. Це дасть змогу змінити траєкторію руху оптичного випромінювання, а також збільшити шлях проходження оптичного випромінювання планарним світловодом. Збільшення шляху проходження оптичного випромінювання планарним світловодом відкриває можливості використовувати такий світловод для оптичних ліній затримки та світловодних лазерів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Manufacturing method for planar liquid crystal bragg beam wave guide

Автори англійською

Hotra Zenon Yuriiovych, Mykytiuk Zinovii Matviiovych, Fechan Andrii Vasyliovych, Sushynskyi Orest Yevhenovych, Kotsun Volodymyr Ivanovych

Назва патенту російською

Способ изготовления планарного жидкокристаллического брегговского световода

Автори російською

Готра Зенон Юрьевич, Микитюк Зиновий Матвеевич, Фечан Андрей Васильевич, Сушинский Орест Евгеньевич, Коцун Владимир Иванович

МПК / Мітки

МПК: G02F 1/13

Мітки: спосіб, світловоду, планарного, бреггівського, рідкокристалічного, виготовлення
