Спосіб виготовлення оптоелектронного планарного рідкокристалічного багатоканального світловоду

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 51230

Опубліковано: 12.07.2010

Автори: Шимчишин Мар'ян Олегович, Коцун Володимир Іванович, Фечан Андрій Васильович, Вараниця Андрій Васильович, Микитюк Зіновій Матвійович, Готра Зенон Юрійович, Сушинський Орест Євгенович

Завантажити PDF файл.

Формула / Реферат

Текст

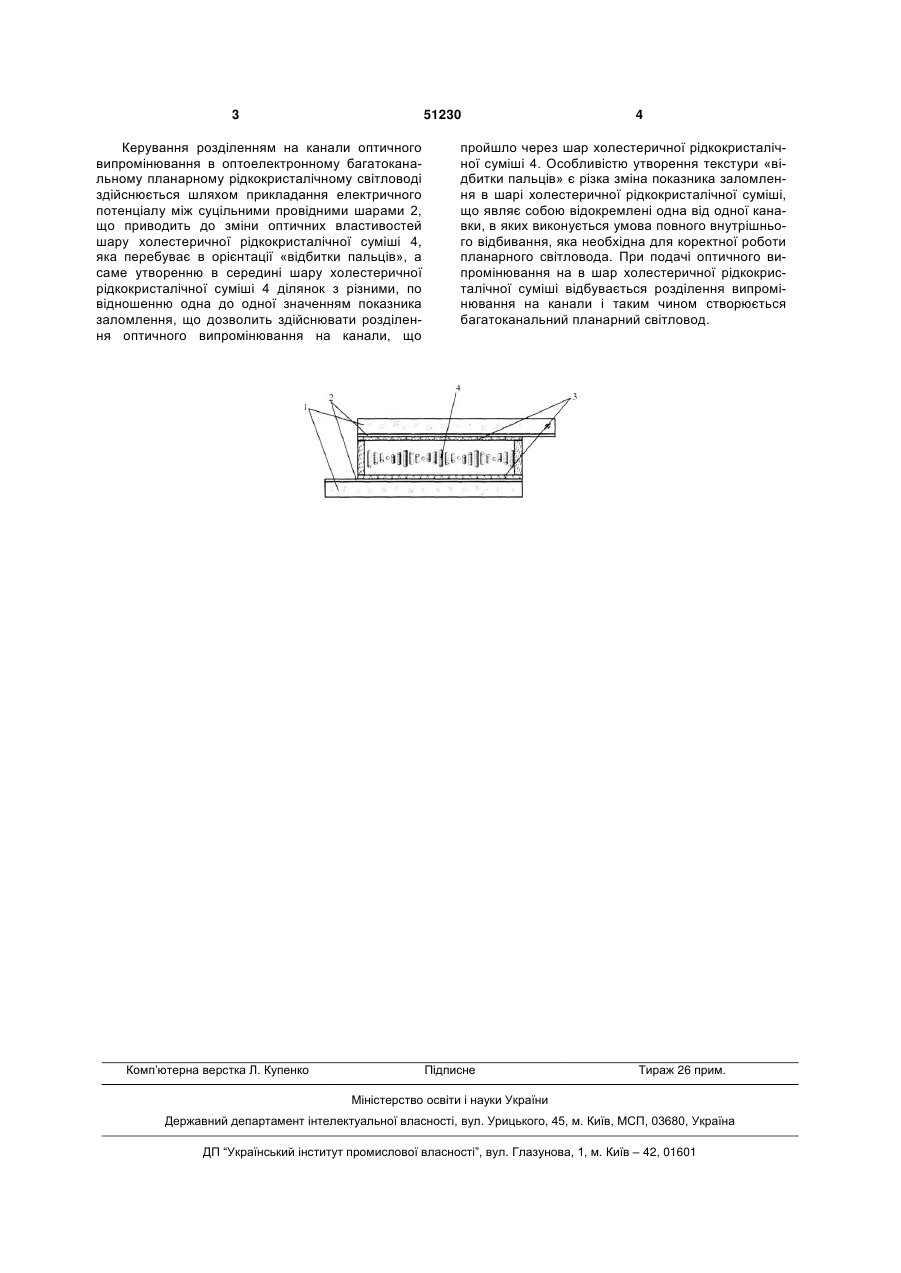

Спосіб виготовлення оптоелектронного планарного рідкокристалічного багатоканального світловоду, згідно з яким на обидві скляні пластини із внутрішньої сторони послідовно наносять провідні шари, орієнтуючі шари і простір між пластинами, товщину якого задають спейсерами, заповнюють рідкокристалічною сумішшю і герметизують, і подають оптичне випромінювання, який відрізняється тим, що наносять провідні шари - суцільними, і вибирають рідкокристалічну суміш - холестехолестеричну. (19) (21) u200913676 (22) 28.12.2009 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ГОТРА ЗЕНОН ЮРІЙОВИЧ, МИКИТЮК ЗІНОВІЙ МАТВІЙОВИЧ, ФЕЧАН АНДРІЙ ВАСИЛЬОВИЧ, СУШИНСЬКИЙ ОРЕСТ ЄВГЕНОВИЧ, ШИМЧИШИН МАР'ЯН ОЛЕГОВИЧ, КОЦУН ВОЛОДИМИР ІВАНОВИЧ, ВАРАНИЦЯ АНДРІЙ ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 51230 Керування розділенням на канали оптичного випромінювання в оптоелектронному багатоканальному планарному рідкокристалічному світловоді здійснюється шляхом прикладання електричного потенціалу між суцільними провідними шарами 2, що приводить до зміни оптичних властивостей шару холестеричної рідкокристалічної суміші 4, яка перебуває в орієнтації «відбитки пальців», а саме утворенню в середині шару холестеричної рідкокристалічної суміші 4 ділянок з різними, по відношенню одна до одної значенням показника заломлення, що дозволить здійснювати розділення оптичного випромінювання на канали, що Комп’ютерна верстка Л. Купенко 4 пройшло через шар холестеричної рідкокристалічної суміші 4. Особливістю утворення текстури «відбитки пальців» є різка зміна показника заломлення в шарі холестеричної рідкокристалічної суміші, що являє собою відокремлені одна від одної канавки, в яких виконується умова повного внутрішнього відбивання, яка необхідна для коректної роботи планарного світловода. При подачі оптичного випромінювання на в шар холестеричної рідкокристалічної суміші відбувається розділення випромінювання на канали і таким чином створюється багатоканальний планарний світловод. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
