Спосіб виготовлення рідкокристалічного модулятора

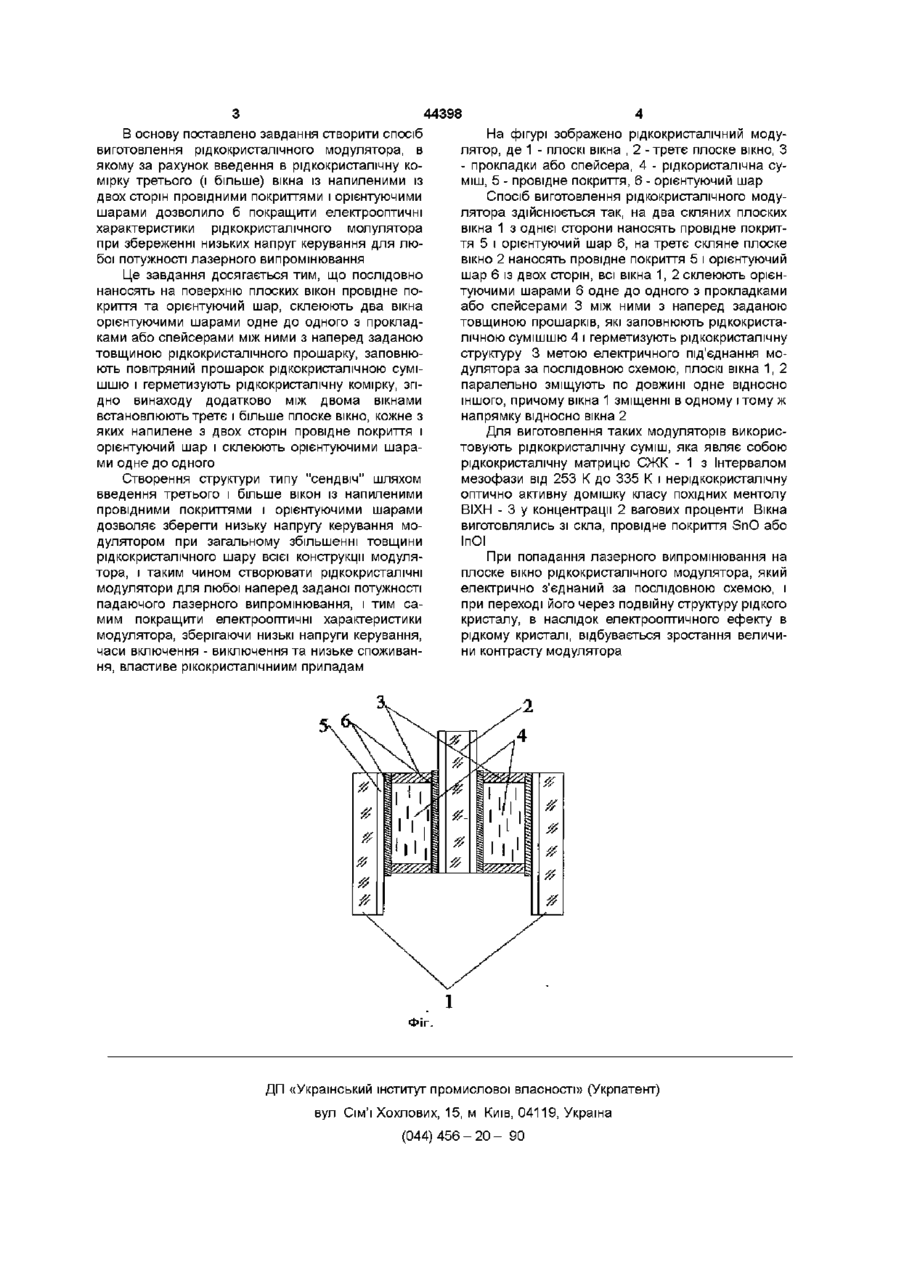

Спосіб виготовлення рідкокристалічного модулятора, згідно з яким послідовно наносять на поверхню плоских вікон провідне покриття та орієнтуючий шар, склеюють вікна і орієнтуючими шарами одне до одного з прокладками або спейсерами між ними з наперед заданою товщиною прошарку, який заповнюють рідкокристалічною сумішшю і герметизують, який відрізняється тим, що додатково між двома вікнами встановлюють третє і більше плоске вікно, кожне з яких напилюють із двох сторін провідними покриттями і орієнтуючими шарами і склеюють вікна орієнтуючими шарами одне до одного Винахід відноситься до модуляторів лазерного випромінювання, зокрема до способів виготовлення рідкокристалічних модуляторів потужних лазерів з покращеними електрооптичними характеристиками Відомий спосіб виготовлення рідкокристалічного модулятора, при якому послідовно наносять на поверхню плоских вікон провідне покриття і орієнтуючий шар, склеюють два вікна одне до одного з прокладками або спейсерами між ними з наперед заданою товщиною прошарку, заповнюють прошарок рідкокристалічною сумішшю і герметизують (Ващук В Й , Гороть К Ф , Козак Г Ю , Люксютов С Ф , Тихонов Е А Особенности амплитудной модуляции света при переходе Фредерикса в жидкокристаллической ячейке с дихроичным красителем //Квантовая электроника-т 21, № 4 1994 - с 337 - 340) Для виготовлення таких модуляторів використовують рідкокристалічну суміш, яка являє собою рідкокристалічну матрицю ЖК 1289 з інтервалом існування мезофази від 253 К до 335 К і дихроїчний барвник класу кетоціанідів у вагових концентраціях барвника до 5% Вікна виготовлялись зі скла, провідне покриття - ІпОг, орієнтуючий шар - клей ПАКЛАК Однак, через проблему сумісності барвника з РК матрицею, низького контрасту, застосування електрооптичного ефекту типу "гість - господар", такий модулятор не знайшов широкого застосування криття та орієнтуючий шар, склеюють два вікна орієнтуючим шаром одне до одного з прокладками або спейсерами між ними з наперед заданою товщиною рідкокристалічного прошару, заповнюють повітряний прошарок рідкокристалічною сумішшю і герметизують модулятор [Микитюк З М , Фечан А В , Готра О 3 , Семенова Ю В Рідкокристалічний матеріал для просторово-часових модуляторів світла систем автоматизованого проектування на основі холестерико-нематичного фазового перходу// Вісник ДУ "Львівська політехніка", "Автоматика, вимірювання та керування", -№326, 1998 с 131-136] Для виготовлення таких модуляторів використовують рідкокристалічну суміш, яка являє собою рідкокристалічну матрицю СЖК - 1 з інтервалом існування мезофази від 253 К до 355 К і не рідкокристалічну оптично активну домішку класу похідних ментола ВІХН - 3 у концентрації до 2 вагових процентів Вікна виготовлялись зі скла, провідне покриття - SnO або Іг|62 Відомий спосіб виготовлення рідкокристалічного модулятора, при якому послідовно наносять на поверхню плоских скляних вікон провідне по Однак, при такому способі виготовлення рідкокристалічного модулятора існує певна залежність електрооптичних характеристик модулятора (контрасту, глибини модуляції) від потужності лазерного випромінювання, що падає на модулятор, а саме, при збільшенні потужності лазерного випромінювання ці характеристики зменшуються Тому при збільшенні потужності лазерного випромінювання, що попадає на модулятор, необхідно збільшувати товщину рідкокристалічного прошарку, що призводить до збільшення керуючих напруг, часів включення та виключення 00 со 44398 В основу поставлено завдання створити спосіб На фігурі зображено рідкокристалічний модувиготовлення рідкокристалічного модулятора, в лятор, де 1 - плоскі вікна , 2 - третє плоске вікно, З якому за рахунок введення в рідкокристалічну ко- прокладки або спейсера, 4 - рідкористалічна сумірку третього (і більше) вікна із напиленими із міш, 5 - провідне покриття, 6 - орієнтуючий шар двох сторін провідними покриттями і орієнтуючими Спосіб виготовлення рідкокристалічного модушарами дозволило б покращити електрооптичні лятора здійснюється так, на два скляних плоских характеристики рідкокристалічного молулятора вікна 1 з однієї сторони наносять провідне покритпри збереженні низьких напруг керування для лютя 5 і орієнтуючий шар 6, на третє скляне плоске бої потужності лазерного випромінювання вікно 2 наносять провідне покриття 5 і орієнтуючий шар 6 із двох сторін, всі вікна 1, 2 склеюють орієнЦе завдання досягається тим, що послідовно туючими шарами 6 одне до одного з прокладками наносять на поверхню плоских вікон провідне поабо спейсерами 3 між ними з наперед заданою криття та орієнтуючий шар, склеюють два вікна товщиною прошарків, які заповнюють рідкокристаорієнтуючими шарами одне до одного з прокладлічною сумішшю 4 і герметизують рідкокристалічну ками або спейсерами між ними з наперед заданою структуру 3 метою електричного під'єднання мотовщиною рідкокристалічного прошарку, заповнюдулятора за послідовною схемою, плоскі вікна 1, 2 ють повітряний прошарок рідкокристалічною суміпаралельно зміщують по довжині одне відносно шшю і герметизують рідкокристалічну комірку, згііншого, причому вікна 1 зміщенні в одному і тому ж дно винаходу додатково між двома вікнами напрямку відносно вікна 2 встановлюють третє і більше плоске вікно, кожне з яких напилене з двох сторін провідне покриття і Для виготовлення таких модуляторів викорисорієнтуючий шар і склеюють орієнтуючими шаратовують рідкокристалічну суміш, яка являє собою ми одне до одного рідкокристалічну матрицю СЖК - 1 з Інтервалом мезофази від 253 К до 335 К і нерідкокристалічну Створення структури типу "сендвіч" шляхом оптично активну домішку класу похідних ментолу введення третього і більше вікон із напиленими ВІХН - 3 у концентрації 2 вагових проценти Вікна провідними покриттями і орієнтуючими шарами виготовлялись зі скла, провідне покриття SnO або дозволяє зберегти низьку напругу керування моІпОІ дулятором при загальному збільшенні товщини рідкокристалічного шару всієї конструкції модуляПри попадання лазерного випромінювання на тора, і таким чином створювати рідкокристалічні плоске вікно рідкокристалічного модулятора, який модулятори для любої наперед заданої потужності електрично з'єднаний за послідовною схемою, і падаючого лазерного випромінювання, і тим сапри переході його через подвійну структуру рідкого мим покращити електрооптичні характеристики кристалу, в наслідок електрооптичного ефекту в модулятора, зберігаючи низькі напруги керування, рідкому кристалі, відбувається зростання величичаси включення - виключення та низьке споживанни контрасту модулятора ня, властиве рікокристалічниим приладам Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
