Ущільнення електродів дугової електропечі

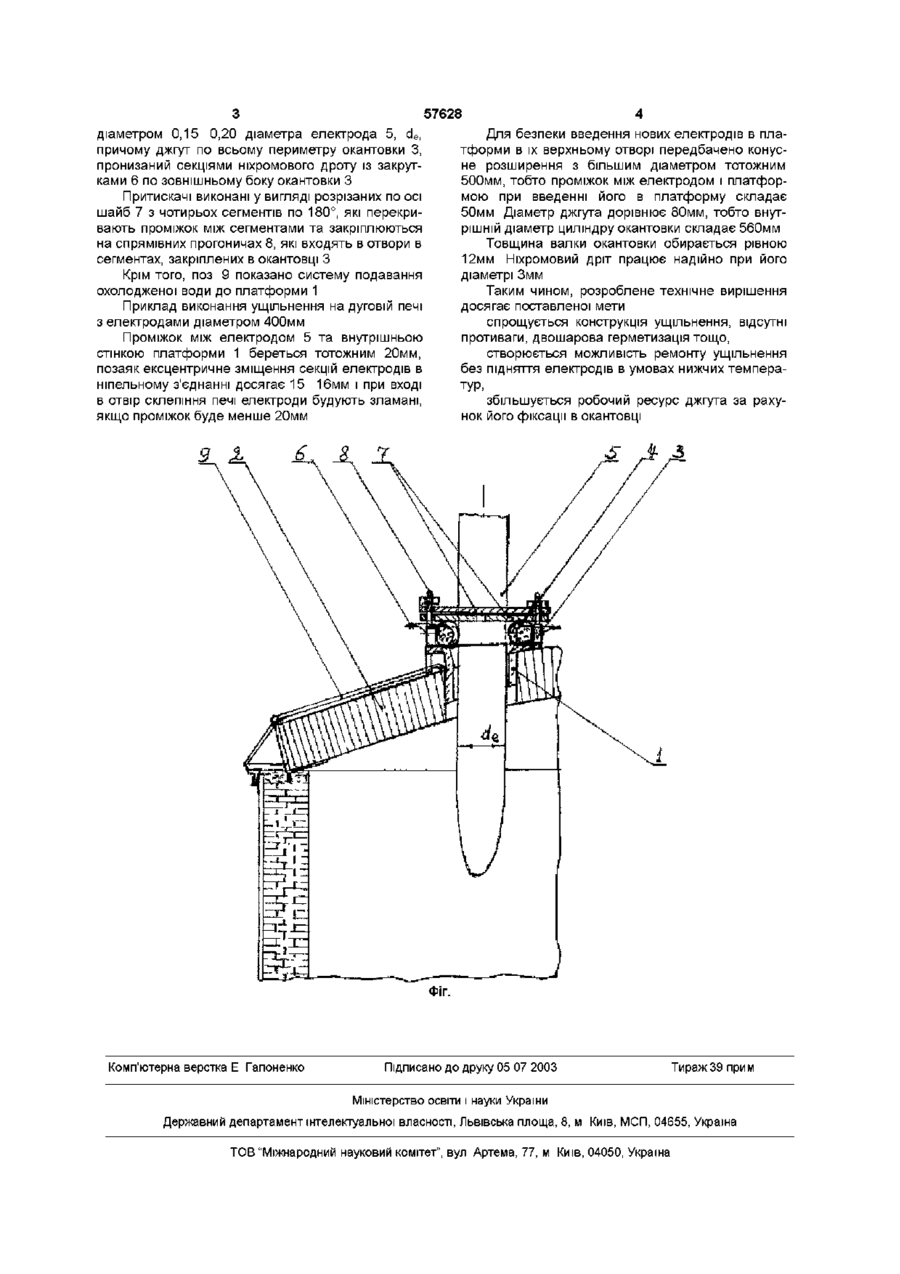

Ущільнення електродів дугової електропечі, яке складається з водоохолоджуваної платформи, закріпленої в отворі склепіння електропечі та обладнаної циліндричною окантовкою, біля внутрішньої стінки якої розташований кільцевий джгут, виконаний з пружного волокнистого термостійкого матеріалу діаметром 0,15 0,20 діаметра електрода, притискачів, яке відрізняється тим, що по всьому периметру внутрішньої стінки окантовки джгут пронизаний секціями дроту з жаротривкої сталі, фіксуючими джгут закрутками з поверхневого боку окантовки, а притискачі виконані у вигляді шайб-напівциліндрів, які складаються з чотирьох сегментів, що перекривають проміжки між собою та закріплюються на спрямівних прогоничах, закріплених в окантовці по и периметру Винахід стосується галузі електрометалургії, зокрема ущільнення електродних проміжків у склепінні дугових електропечей Відомо ущільнення електродів дугової сталеплавильної печі (А с СРСР №1705357, Кл С21С5/52, Б И 1992, №2), яке складається з водоохолоджуваної платформи з бічною окантовкою, ущільнюючого джгута, притискачів, противапв Недоліком даного ущільнення слід вважати витягування частини джгута в проміжок навколо електроду при його проходженні вглиб вани печі, складність конструкції, неможливість відновлення ущільнення без розбирання печі Задачею винаходу є спрощення конструкції ущільнюючого пристрою, полегшення його монтажу та ремонту, підвищення надійності в роботі Вказана задача досягається тим, що у відомому ущільненні електродів, яке складається з водоохолоджуваної платформи, закріпленої в отворі склепіння електропечі та обладнаної циліндричною окантовкою, біля внутрішньої стінки якої розташований кільцевий джгут, виконаний з пружного волокнистого термостійкого матеріалу, наприклад, з каоліну, діаметром 0,15 0,20 діаметра електрода, d e , притискачів, додатково по всьому периметру внутрішньої стінки окантовки джгут пронизаний секціями дроту з жаротривкої сталі, наприклад, ніхрому, фіксуючими джгут закрутками з поверхневого боку окантовки, а притискачі виконані у вигляді шайб - напівциліндрів, які складаються з чотирьох сегментів, що перекривають проміжки між собою та закріплюються на спрямівних прогоничах, закріплених в окантовці по и периметру Справа в тому, що у відомому ущільненні джгут втягується в електродний проміжок, що спричиняє його швидке руйнування Окрім того, суцільні прокладки та притискачі не дають можливості швидко відновлювати розірваний джгут діючої печі Потрібно підіймати електроди, центрувати прокладки при високих температурах електродів (2000 2400°С) В запропонованому вирішенні джгут намотується навколо електроду без його підняття, встановлюються накладні шайби - напівциліндри з гайковим притискачем Джгут міцно закріплений ніхромовим дротом до окантовки, що дозволяє набагато збільшити його робочий ресурс Конструкцію ущільнення електроду наведено на рисунку (фіг), де показано ущільнення електроду, яке складається з водоохолоджуваної платформи 1, закріпленої в отворі склепіння 2 електропечі, та з циліндричної окантовки 3, біля внутрішньої стінки якої знаходиться джгуг 4, виконаний з пружного волокнистого термостійкого матеріалу О 00 (О ю 57628 діаметром 0,15 0,20 діаметра електрода 5, d e , причому джгут по всьому периметру окантовки З, пронизаний секціями ніхромового дроту із закрутками 6 по зовнішньому боку окантовки З Притискачі виконані у вигляді розрізаних по осі шайб 7 з чотирьох сегментів по 180°, які перекривають проміжок між сегментами та закріплюються на спрямівних прогоничах 8, які входять в отвори в сегментах, закріплених в окантовці З Крім того, поз 9 показано систему подавання охолодженої води до платформи 1 Приклад виконання ущільнення на дуговій печі з електродами діаметром 400мм Проміжок між електродом 5 та внутрішньою стінкою платформи 1 береться тотожним 20мм, позаяк ексцентричне зміщення секцій електродів в ніпельному з'єднанні досягає 15 16мм і при вході в отвір склепіння печі електроди будують зламані, якщо проміжок буде менше 20мм 9 Для безпеки введення нових електродів в платформи в їх верхньому отворі передбачено конусне розширення з більшим діаметром тотожним 500мм, тобто проміжок між електродом і платформою при введенні його в платформу складає 50мм Діаметр джгута дорівнює 80мм, тобто внутрішній діаметр циліндру окантовки складає 560мм Товщина валки окантовки обирається рівною 12мм Ніхромовий дріт працює надійно при його діаметрі Змм Таким чином, розроблене технічне вирішення досягає поставленої мети спрощується конструкція ущільнення, відсутні противаги, двошарова герметизація тощо, створюється можливість ремонту ущільнення без підняття електродів в умовах нижчих температур, збільшується робочий ресурс джгута за рахунок його фіксації в окантовці X Фіг. Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
