Гірничопрохідницька машина

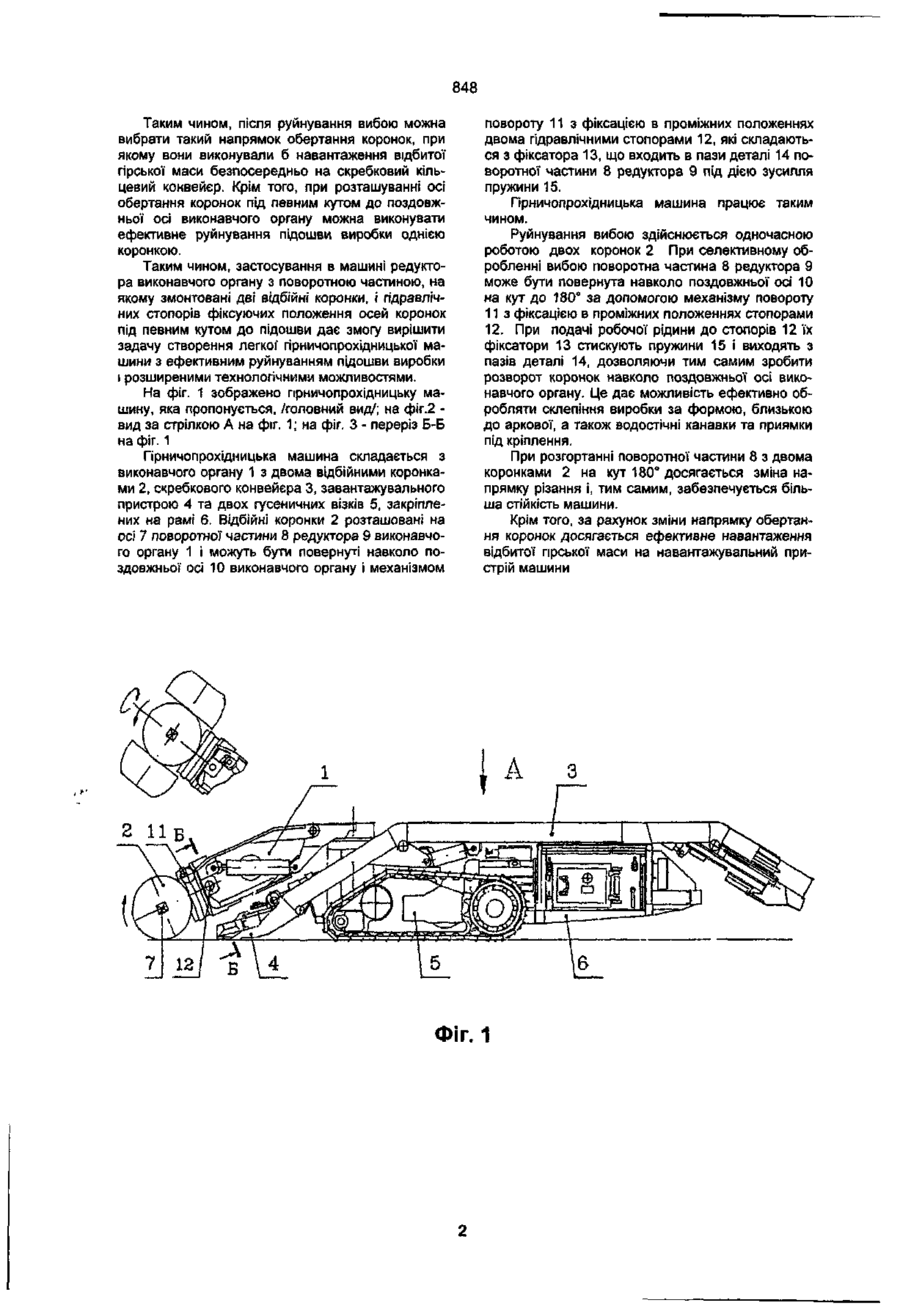

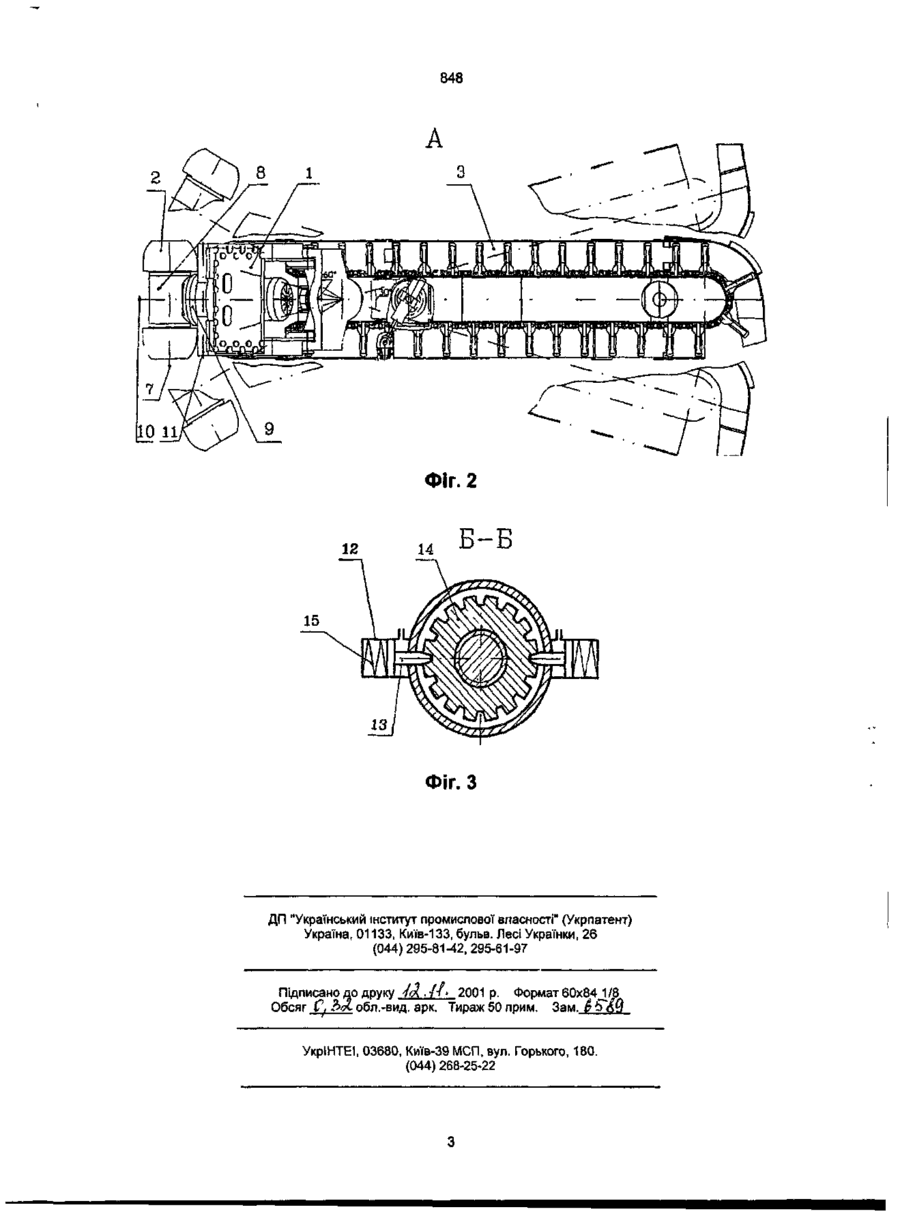

Гірничопрохідницька машина, що включає виконавчий орган стріловидного типу з двома відбійними коронками, виконаними у вигляді двох півсфер, скребковий конвейєр, завантажувальний пристрій та два гусеничні візки, закріплені на рамі, яка відрізняється тим, що відбійні коронки розташовані на поворотній частині редуктора виконавчого органу і можуть бути повернуті на кут до 180° навколо поздовжньої' осі виконавчого органу з фіксацією в проміжних положеннях. Корисна модель стосується машин, використовуваних в гірничій промисловості, зокрема, прохідницьких машин. Відомі машини гірничопрохідницькі за патентами України: № 10399А від 04.04.94, опубл. 25 12.96, Е21С27/24; № 10326А від 30.03.94, опубл. 25.12.96, Е21С27/24; № 23038 від 28.09.93, опубл. 30.06.98 /патент Росії № 2069747 від 28.09.93, опубл. 27 11.96 Е21С27/24/. Указані машини складаються з виконавчого органу стріловидного типу з двома відбійними коронками, виконаними у вигляді двох півсфер, скребкового конвейєра, завантажувального пристрою та двох гусеничних візків, прикріплених на рамі. До недоліків цих машин належить те, що напрямок обертання відбійних коронок при нижній та верхній підривках не змінюється, що призводить до неефективної роботи при підриванні та навантаженні, збільшенню маси для більшої стійкості при роботі, застосуванню завантажувальних пристроїв у вигляді нагрібних лап з автономним приводом. Указані машини не можуть виконувати інші технологічні операції прохідницького циклу, такі як формування водостічних канавок та приямків під аркове кріплення. Найбільш близьким за технічною суттю та результатом, що досягається, в прохідницький комбайн ДМ-50 австрійської фірми "Альпіне", описаний у книзі: Базер Я.И., и др. "Проходческие комбайны", М., "Недра1,1 1974, с. 30-32. Указаний комбайн складається з виконавчого органу стріловидного типу з двома відбійними коронками, виконаними у вигляді двох півсфер з го ризонтальною віссю обертання, скребкового конвейєра, завантажувального пристрою та двох гусеничних візків, прикріплених до рами. Недоліком даного комбайна є те, що обертання відбійних коронок відбувається навколо горизонтальної осі в одному напрямку, зокрема, проти стрілки годинника /з боку лівого борта комбайна/ цей напрямок вибрано для більш ефективної обробки вибою під покрівлею, а при обробленні підошви виникаючі сили реакції намагаються "відірвати" машину відносно малої маси від підошви. Крім того, цей комбайн має обмежені технологічні можливості. Задачею корисної моделі є створення легкої гірничопрохідницької машини з розширеними технологічними можливостями, яка за рахунок повороту навколо поздовжньої осі на кут до 180° з фіксацією в проміжних положеннях змінювала б напрямок обертання коронок відносно машини, що дозволило б вибирати більш ефективні способи обробки вибою і навантаження відбитої гірської маси. Поставлена задача вирішується таким чином. В прохідницькій машині, що складається з виконавчого органу стріловидного типу з двома відбійними коронками, виконаними у вигляді двох півсфер з горизонтальною віссю обертання, скребкового конвейєра, завантажувального пристрою та двох гусеничних візків, закріплених на рамі, згідно з корисною моделлю відбійні коронки розташовані на поворотній частині редуктора виконавчого органу, яка може повертатися на кут до 180° навколо поздовжньої осі за допомогою поворотного механізму і фіксуватися в проміжних положеннях за допомогою двох стопорів. 00 GO О) 848 Таким чином, після руйнування вибою можна вибрати такий напрямок обертання коронок, при якому вони виконували б навантаження відбитої гірської маси безпосередньо на скребковий кільцевий конвейєр. Крім того, при розташуванні осі обертання коронок під певним кутом до поздовжньої осі виконавчого органу можна виконувати ефективне руйнування підошви виробки однією коронкою. Таким чином, застосування в машині редуктора виконавчого органу з поворотною частиною, на якому змонтовані дві відбійні коронки, і гідравлічних стопорів фіксуючих положення осей коронок під певним кутом до підошви дає змогу вирішити задачу створення легкої' гірничопрохідницької машини з ефективним руйнуванням підошви виробки і розширеними технологічними можливостями. На фіг. 1 зображено гірничопрохідницьку машину, яка пропонується, /головний вид/; на фіг.2 вид за стрілкою А на фіг. 1; на фіг. З - переріз Б-Б на фіг. 1 Гірничопрохідницька машина складається з виконавчого органу 1 з двома відбійними коронками 2, скребкового конвейєра 3, завантажувального пристрою 4 та двох гусеничних візків 5, закріплених на рамі 6. Відбійні коронки 2 розташовані на осі 7 поворотної частини 8 редуктора 9 виконавчого органу 1 і можуть бути повернуті навколо поздовжньої осі 10 виконавчого органу і механізмом повороту 11 з фіксацією в проміжних положеннях двома гідравлічними стопорами 12, які складаються з фіксатора 13, що входить в пази деталі 14 поворотної частини 8 редуктора 9 під дією зусилля пружини 15. Гірничопрохідницька машина працює таким чином. Руйнування вибою здійснюється одночасною роботою двох коронок 2 При селективному обробленні вибою поворотна частина 8 редуктора 9 може бути повернута навколо поздовжньої осі 10 на кут до 180° за допомогою механізму повороту 11 з фіксацією в проміжних положеннях стопорами 12. При подачі робочої рідини до стопорів 12 їх фіксатори 13 стискують пружини 15 і виходять з пазів деталі 14, дозволяючи тим самим зробити розворот коронок навколо поздовжньої осі виконавчого органу. Це дає можливість ефективно обробляти склепіння виробки за формою, близькою до аркової, а також водостічні канавки та приямки під кріплення. При розгортанні поворотної частини 8 з двома коронками 2 на кут 180° досягається зміна напрямку різання і, тим самим, забезпечується більша стійкість машини. Крім того, за рахунок зміни напрямку обертання коронок досягається ефективне навантаження відбитої гірської маси на навантажувальний пристрій машини Фіг. 1 848 Фіг. 2 Б-Б Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку Ш • //• 2001 р. Формат 60x84J/8 Обсяг С, hvl обл.-вид. арк. Тираж 50 прим. Зам. $£T&Q УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
