Спосіб влаштування паль з “антифрикційною сорочкою”

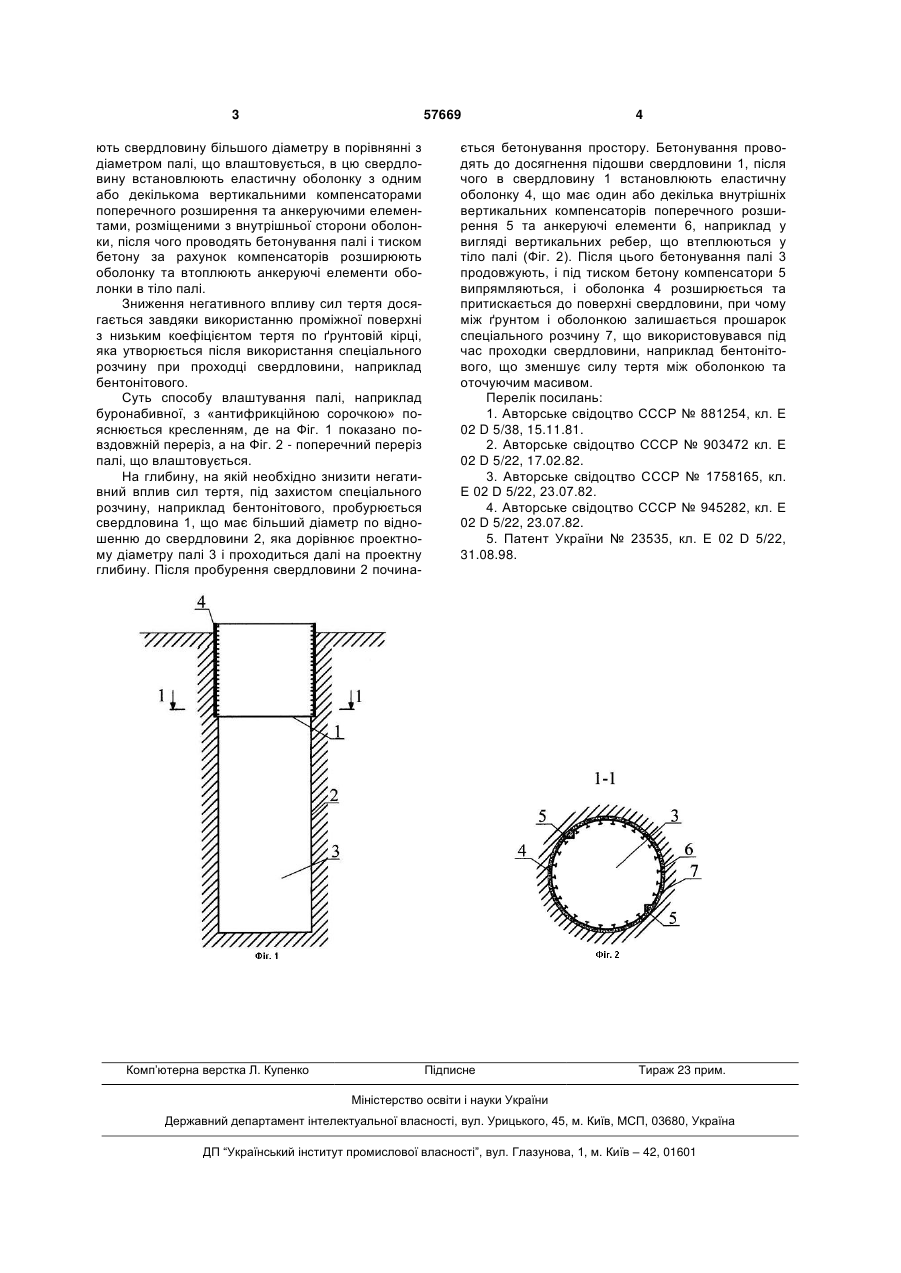

Спосіб влаштування паль з "антифрикційною сорочкою", що включає попереднє пробурення свердловини і встановлення "антифрикційної сорочки", який відрізняється тим, що спочатку на 3 57669 ють свердловину більшого діаметру в порівнянні з діаметром палі, що влаштовується, в цю свердловину встановлюють еластичну оболонку з одним або декількома вертикальними компенсаторами поперечного розширення та анкеруючими елементами, розміщеними з внутрішньої сторони оболонки, після чого проводять бетонування палі і тиском бетону за рахунок компенсаторів розширюють оболонку та втоплюють анкеруючі елементи оболонки в тіло палі. Зниження негативного впливу сил тертя досягається завдяки використанню проміжної поверхні з низьким коефіцієнтом тертя по ґрунтовій кірці, яка утворюється після використання спеціального розчину при проходці свердловини, наприклад бентонітового. Суть способу влаштування палі, наприклад буронабивної, з «антифрикційною сорочкою» пояснюється кресленням, де на Фіг. 1 показано повздовжній переріз, а на Фіг. 2 - поперечний переріз палі, що влаштовується. На глибину, на якій необхідно знизити негативний вплив сил тертя, під захистом спеціального розчину, наприклад бентонітового, пробурюється свердловина 1, що має більший діаметр по відношенню до свердловини 2, яка дорівнює проектному діаметру палі 3 і проходиться далі на проектну глибину. Після пробурення свердловини 2 почина Комп’ютерна верстка Л. Купенко 4 ється бетонування простору. Бетонування проводять до досягнення підошви свердловини 1, після чого в свердловину 1 встановлюють еластичну оболонку 4, що має один або декілька внутрішніх вертикальних компенсаторів поперечного розширення 5 та анкеруючі елементи 6, наприклад у вигляді вертикальних ребер, що втеплюються у тіло палі (Фіг. 2). Після цього бетонування палі 3 продовжують, і під тиском бетону компенсатори 5 випрямляються, і оболонка 4 розширюється та притискається до поверхні свердловини, при чому між ґрунтом і оболонкою залишається прошарок спеціального розчину 7, що використовувався під час проходки свердловини, наприклад бентонітового, що зменшує силу тертя між оболонкою та оточуючим масивом. Перелік посилань: 1. Авторське свідоцтво СССР № 881254, кл. Е 02 D 5/38, 15.11.81. 2. Авторське свідоцтво СССР № 903472 кл. Е 02 D 5/22, 17.02.82. 3. Авторське свідоцтво СССР № 1758165, кл. Е 02 D 5/22, 23.07.82. 4. Авторське свідоцтво СССР № 945282, кл. Е 02 D 5/22, 23.07.82. 5. Патент України № 23535, кл. Е 02 D 5/22, 31.08.98. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
