Пристрій для влаштування свердлонабивних паль

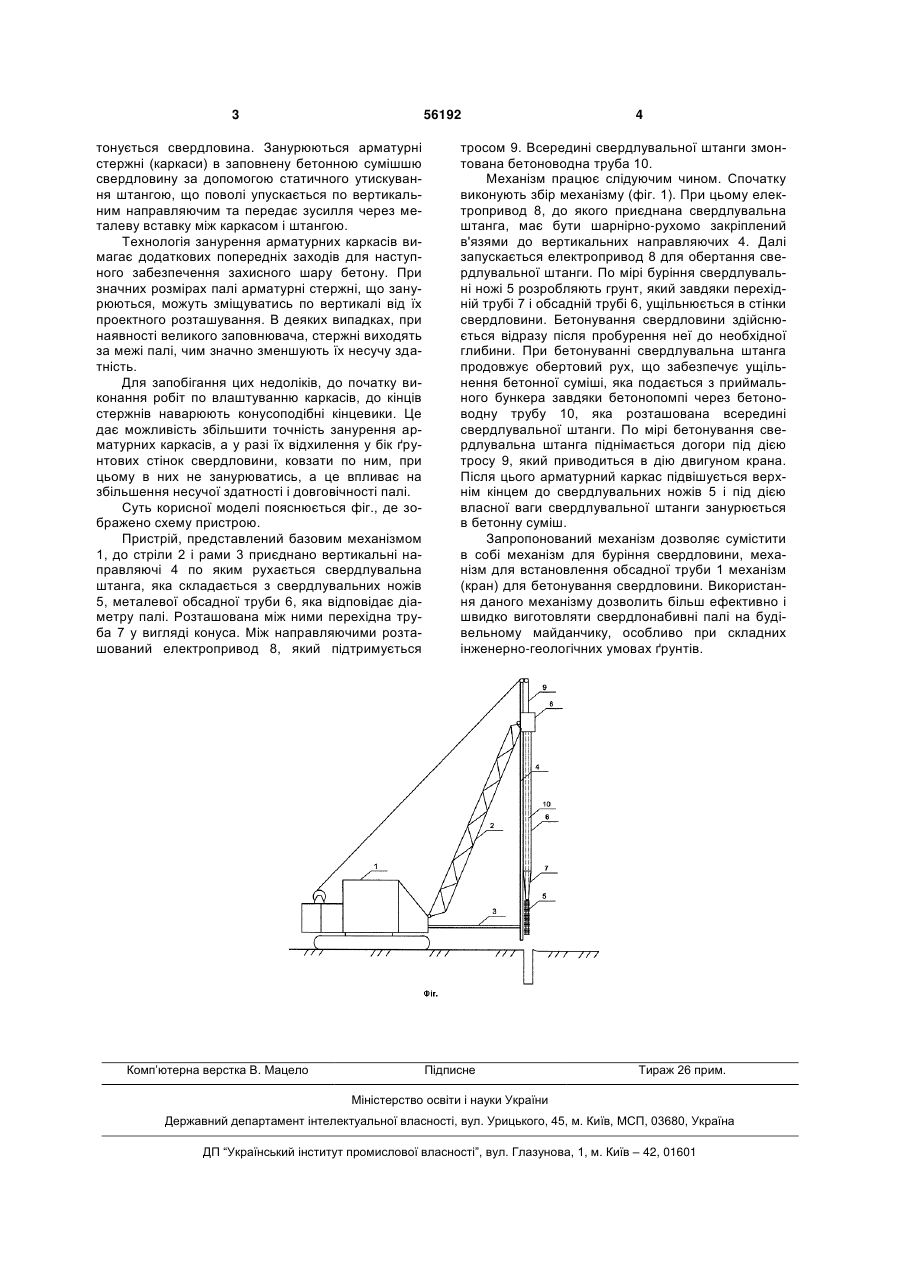

Пристрій для влаштування свердлонабивних паль, що складається з базової машини, вертикальних напрямних і свердлувальної штанги з розташованою всередині бетоновідною трубою, який відрізняється тим, що свердлувальна штанга виконана з свердлувальних ножів, що кріпляться до перехідної труби у вигляді конуса, яка в свою чергу приєднана до обсадної труби, що прилаштована до електроприводу з можливістю обертання. (19) (21) u201005947 (22) 17.05.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) ДОМАНСЬКИЙ ГЕОРГІЙ ВАЛЕРІЙОВИЧ, НЕВЕРУК ВОЛОДИМИР ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 56192 тонується свердловина. Занурюються арматурні стержні (каркаси) в заповнену бетонною сумішшю свердловину за допомогою статичного утискування штангою, що поволі упускається по вертикальним направляючим та передає зусилля через металеву вставку між каркасом і штангою. Технологія занурення арматурних каркасів вимагає додаткових попередніх заходів для наступного забезпечення захисного шару бетону. При значних розмірах палі арматурні стержні, що занурюються, можуть зміщуватись по вертикалі від їх проектного розташування. В деяких випадках, при наявності великого заповнювача, стержні виходять за межі палі, чим значно зменшують їх несучу здатність. Для запобігання цих недоліків, до початку виконання робіт по влаштуванню каркасів, до кінців стержнів наварюють конусоподібні кінцевики. Це дає можливість збільшити точність занурення арматурних каркасів, а у разі їх відхилення у бік ґрунтових стінок свердловини, ковзати по ним, при цьому в них не занурюватись, а це впливає на збільшення несучої здатності і довговічності палі. Суть корисної моделі пояснюється фіг., де зображено схему пристрою. Пристрій, представлений базовим механізмом 1, до стріли 2 і рами 3 приєднано вертикальні направляючі 4 по яким рухається свердлувальна штанга, яка складається з свердлувальних ножів 5, металевої обсадної труби 6, яка відповідає діаметру палі. Розташована між ними перехідна труба 7 у вигляді конуса. Між направляючими розташований електропривод 8, який підтримується Комп’ютерна верстка В. Мацело 4 тросом 9. Всередині свердлувальної штанги змонтована бетоноводна труба 10. Механізм працює слідуючим чином. Спочатку виконують збір механізму (фіг. 1). При цьому електропривод 8, до якого приєднана свердлувальна штанга, має бути шарнірно-рухомо закріплений в'язями до вертикальних направляючих 4. Далі запускається електропривод 8 для обертання свердлувальної штанги. По мірі буріння свердлувальні ножі 5 розробляють грунт, який завдяки перехідній трубі 7 і обсадній трубі 6, ущільнюється в стінки свердловини. Бетонування свердловини здійснюється відразу після пробурення неї до необхідної глибини. При бетонуванні свердлувальна штанга продовжує обертовий рух, що забезпечує ущільнення бетонної суміші, яка подається з приймального бункера завдяки бетонопомпі через бетоноводну трубу 10, яка розташована всередині свердлувальної штанги. По мірі бетонування свердлувальна штанга піднімається догори під дією тросу 9, який приводиться в дію двигуном крана. Після цього арматурний каркас підвішується верхнім кінцем до свердлувальних ножів 5 і під дією власної ваги свердлувальної штанги занурюється в бетонну суміш. Запропонований механізм дозволяє сумістити в собі механізм для буріння свердловини, механізм для встановлення обсадної труби 1 механізм (кран) для бетонування свердловини. Використання даного механізму дозволить більш ефективно і швидко виготовляти свердлонабивні палі на будівельному майданчику, особливо при складних інженерно-геологічних умовах ґрунтів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
