Спосіб влаштування буронабивних паль

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 85275

Опубліковано: 12.01.2009

Автори: Хохлов Віктор Георгійович, Федоренко Петро Петрович

Завантажити PDF файл.

Формула / Реферат

Спосіб влаштування буронабивних паль, який включає влаштування свердловини за допомогою бурової колони на задану глибину, виштампування в днищі свердловини порожнини з одночасним впресовуванням в днище сухого бетонного розчину, монтаж армокаркаса, монтаж інвентарної бетонолитної колони з гідравлічною заслінкою з бетону на нижньому кінці та подачу бетону через бетонолитну колону в свердловину з синхронним підійманням колони з свердловини, який відрізняється тим, що до нижнього кінця армокаркаса прикріплюють закладну, діаметр якої більший за діаметр бетонолитної колони, яка одягнута на армокаркас і обпирається на закладну, встановлюють армокаркас закладною на суміш сухого бетонного розчину з металевою стружкою, попередньо насипаних на днище свердловини, монтують на бетонолитній колоні надставку і домкрат, якими, передаючи реактивне зусилля на підсилюваний фундамент або на утискуючий пристрій, влаштовують основу палі з пресованого армобетону шляхом впресовування суміші сухого бетонного розчину з металевою стружкою в днище порожнини зусиллям, яке перевищує розрахункове навантаження на палю.

Текст

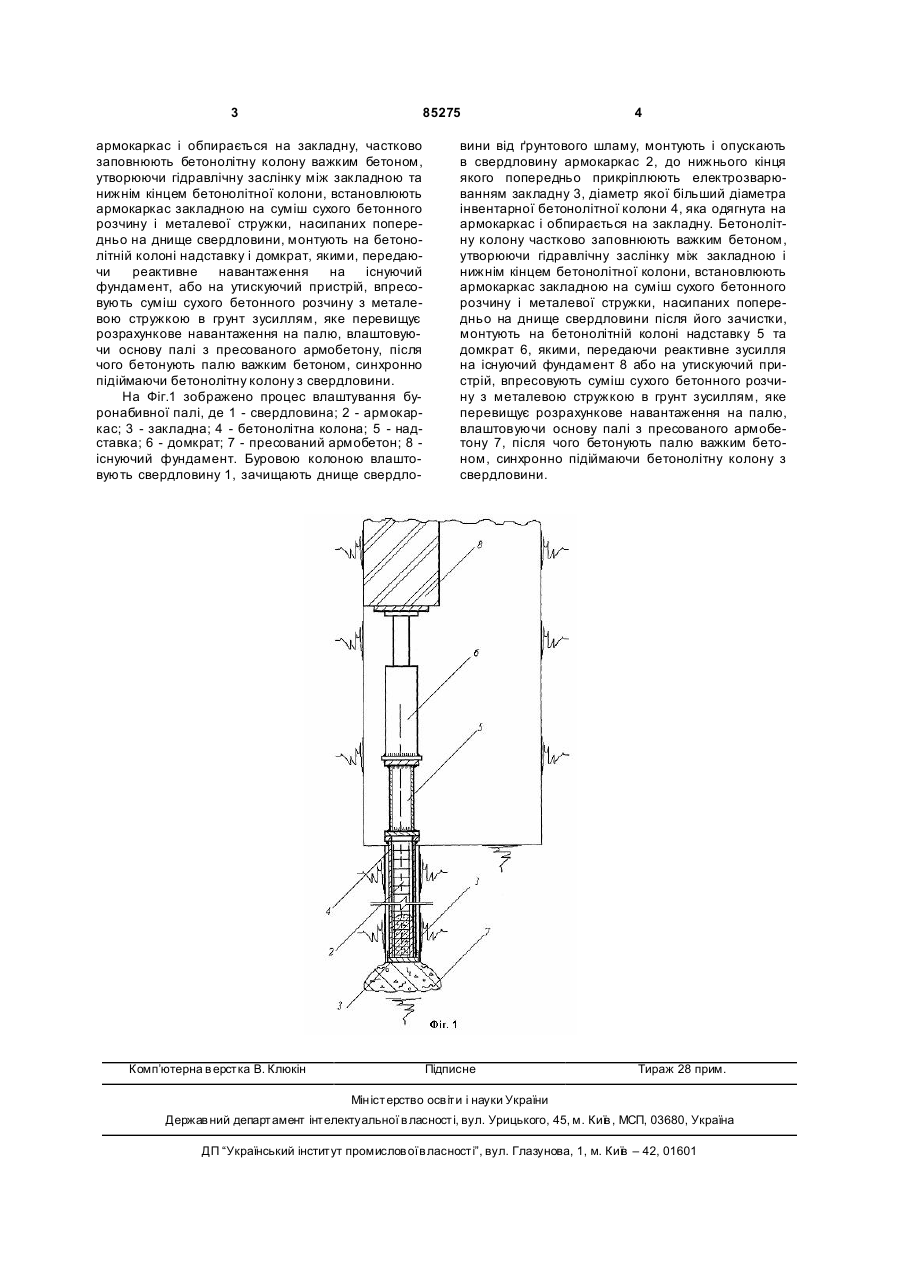

Спосіб влаштування буронабивних паль, який включає влаштування свердловини за допомогою бурової колони на задану глибину, виштампування C2 2 (19) 1 3 85275 армокаркас і обпирається на закладну, частково заповнюють бетонолітну колону важким бетоном, утворюючи гідравлічну заслінку між закладною та нижнім кінцем бетонолітної колони, встановлюють армокаркас закладною на суміш сухого бетонного розчину і металевої стружки, насипаних попередньо на днище свердловини, монтують на бетонолітній колоні надставку і домкрат, якими, передаючи реактивне навантаження на існуючий фундамент, або на утискуючий пристрій, впресовують суміш сухого бетонного розчину з металевою стружкою в грунт зусиллям, яке перевищує розрахункове навантаження на палю, влаштовуючи основу палі з пресованого армобетону, після чого бетонують палю важким бетоном, синхронно підіймаючи бетонолітну колону з свердловини. На Фіг.1 зображено процес влаштування буронабивної палі, де 1 - свердловина; 2 - армокаркас; 3 - закладна; 4 - бетонолітна колона; 5 - надставка; 6 - домкрат; 7 - пресований армобетон; 8 існуючий фундамент. Буровою колоною влаштовують свердловину 1, зачищають днище свердло Комп’ютерна в ерстка В. Клюкін 4 вини від ґрунтового шламу, монтують і опускають в свердловину армокаркас 2, до нижнього кінця якого попередньо прикріплюють електрозварюванням закладну 3, діаметр якої більший діаметра інвентарної бетонолітної колони 4, яка одягнута на армокаркас і обпирається на закладну. Бетонолітну колону частково заповнюють важким бетоном, утворюючи гідравлічну заслінку між закладною і нижнім кінцем бетонолітної колони, встановлюють армокаркас закладною на суміш сухого бетонного розчину і металевої стружки, насипаних попередньо на днище свердловини після його зачистки, монтують на бетонолітній колоні надставку 5 та домкрат 6, якими, передаючи реактивне зусилля на існуючий фундамент 8 або на утискуючий пристрій, впресовують суміш сухого бетонного розчину з металевою стружкою в грунт зусиллям, яке перевищує розрахункове навантаження на палю, влаштовуючи основу палі з пресованого армобетону 7, після чого бетонують палю важким бетоном, синхронно підіймаючи бетонолітну колону з свердловини. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for arrangement of drilled piles

Автори англійською

Fedorenko Petro Petrovych, Khokhlov Viktor Heorhiiovych

Назва патенту російською

Способ устройства буро набивных свай

Автори російською

Федоренко Петр Петрович, Хохлов Виктор Георгиевич

МПК / Мітки

Автор: Чевердинський Юрій Олексійович

МПК: E02D 7/28

Мітки: грунту, виймання, паль, пристрій, влаштування, набивних

Формула / Реферат:

Пристрій для влаштування набивних паль без виймання ґрунту, що містить загострений на кінці трубчастий корпус і осердя-бабу, яка розташована у згаданому корпусі та встановлена з можливістю переміщення вздовж його поздовжньої осі, який відрізняється тим, що трубчастий корпус оснащений опорною головкою, яка приєднана до його верхньої частини за допомогою нарізки, виконана таким чином, що обмежує переміщення осердя-баби тільки порожниною...
