Обертова піч

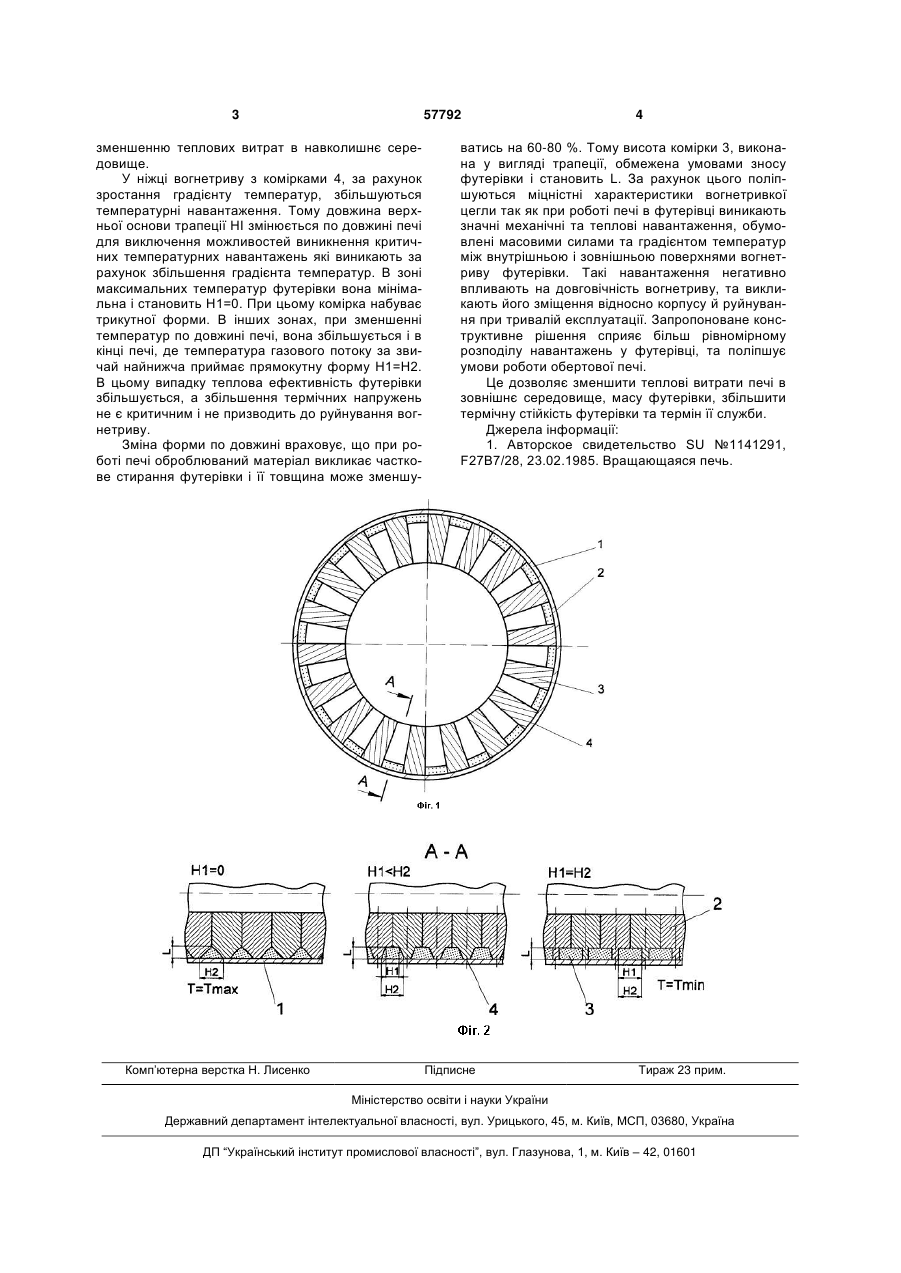

1. Обертова піч, що містить металевий корпус, футерований вогнетривкою цеглою, виконаною з комірками на повернутому до корпусу торці, заповненими теплоізоляційним матеріалом, яка відрізняється тим, що комірки мають форму трапеції. 2. Обертова піч за п. 1, яка відрізняється тим, що величина верхньої основи трапеції збільшується по довжині печі у бік зниження температури. (19) (21) u201010558 (22) 31.08.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) ЩЕРБИНА ВАЛЕРІЙ ЮРІЙОВИЧ, ШИШКОВСЬКИЙ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, САМІЛЕНКО ЮЛІЯ МИКОЛАЇВНА, КРИВКО ЮЛІЯ ВАСИЛІВНА (73) ЩЕРБИНА ВАЛЕРІЙ ЮРІЙОВИЧ 3 57792 зменшенню теплових витрат в навколишнє середовище. У ніжці вогнетриву з комірками 4, за рахунок зростання градієнту температур, збільшуються температурні навантаження. Тому довжина верхньої основи трапеції НІ змінюється по довжині печі для виключення можливостей виникнення критичних температурних навантажень які виникають за рахунок збільшення градієнта температур. В зоні максимальних температур футерівки вона мінімальна і становить Н1=0. При цьому комірка набуває трикутної форми. В інших зонах, при зменшенні температур по довжині печі, вона збільшується і в кінці печі, де температура газового потоку за звичай найнижча приймає прямокутну форму Н1=Н2. В цьому випадку теплова ефективність футерівки збільшується, а збільшення термічних напружень не є критичним і не призводить до руйнування вогнетриву. Зміна форми по довжині враховує, що при роботі печі оброблюваний матеріал викликає часткове стирання футерівки і її товщина може зменшу Комп’ютерна верстка Н. Лиcенко 4 ватись на 60-80 %. Тому висота комірки 3, виконана у вигляді трапеції, обмежена умовами зносу футерівки і становить L. За рахунок цього поліпшуються міцністні характеристики вогнетривкої цегли так як при роботі печі в футерівці виникають значні механічні та теплові навантаження, обумовлені масовими силами та градієнтом температур між внутрішньою і зовнішньою поверхнями вогнетриву футерівки. Такі навантаження негативно впливають на довговічність вогнетриву, та викликають його зміщення відносно корпусу й руйнування при тривалій експлуатації. Запропоноване конструктивне рішення сприяє більш рівномірному розподілу навантажень у футерівці, та поліпшує умови роботи обертової печі. Це дозволяє зменшити теплові витрати печі в зовнішнє середовище, масу футерівки, збільшити термічну стійкість футерівки та термін її служби. Джерела інформації: 1. Авторское свидетельство SU №1141291, F27B7/28, 23.02.1985. Вращающаяся печь. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
