Обертова обпалювальна піч

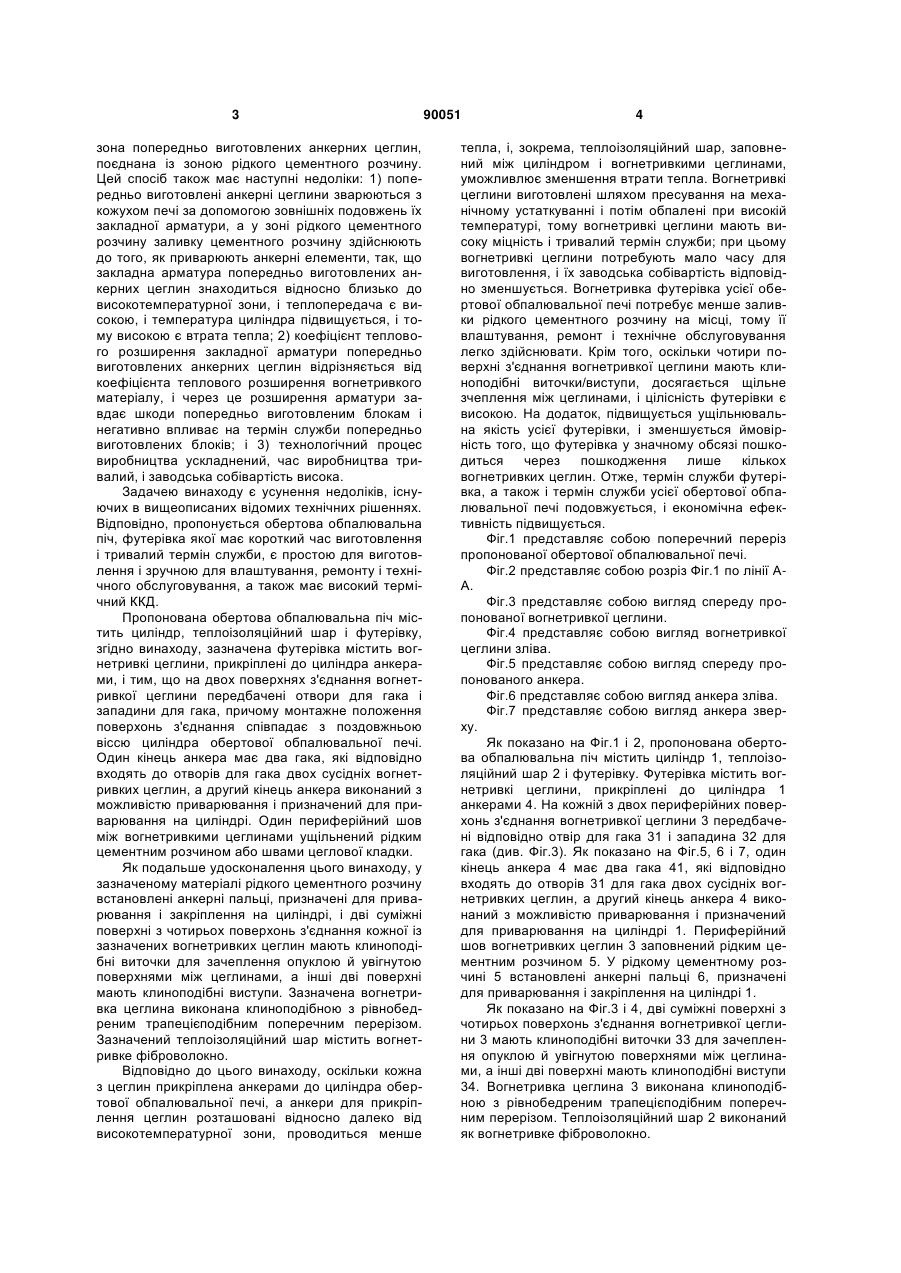

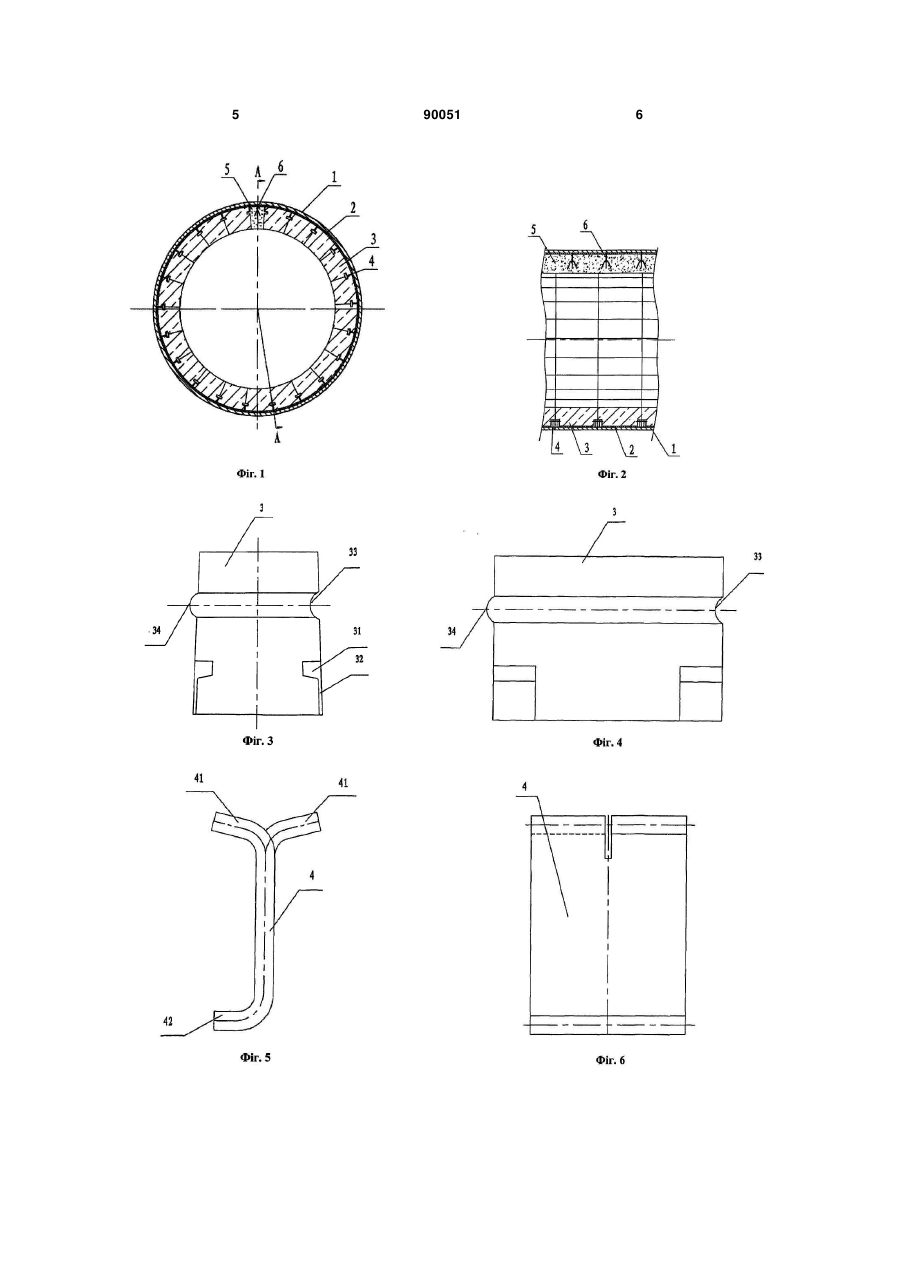

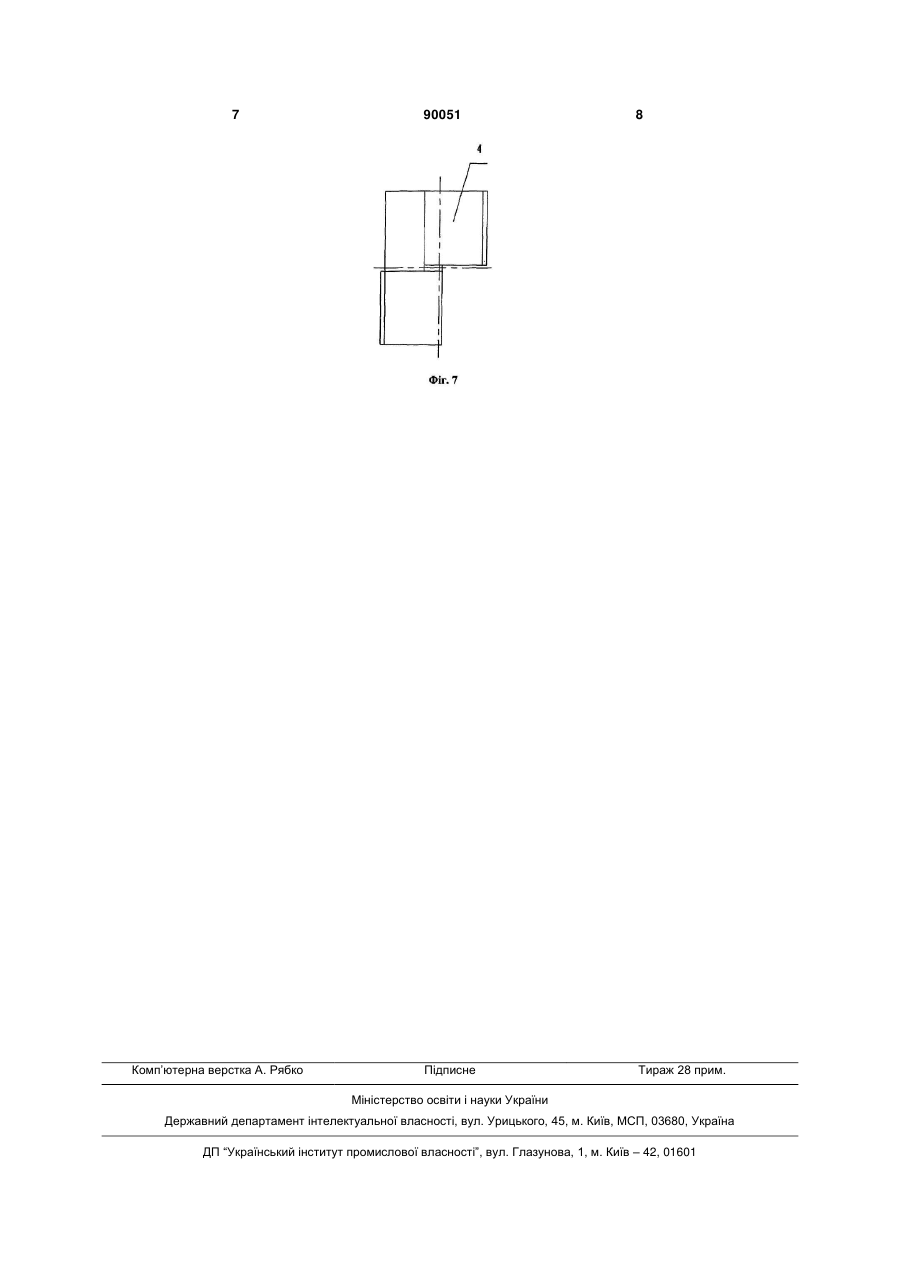

1. Обертова обпалювальна піч, яка містить циліндр (1), теплоізоляційний шар (2) і футерівку, яка відрізняється тим, що зазначена футерівка містить вогнетривкі цеглини (3), прикріплені до циліндра (1) анкерами (4), причому один кінець анкера (4) має два гаки (41), а другий кінець (42) анкера (4) виконаний з можливістю приварювання та приварюється до внутрішньої сторони циліндра (1), при цьому на кожній з двох периферійних по C2 2 90051 1 3 зона попередньо виготовлених анкерних цеглин, поєднана із зоною рідкого цементного розчину. Цей спосіб також має наступні недоліки: 1) попередньо виготовлені анкерні цеглини зварюються з кожухом печі за допомогою зовнішніх подовжень їх закладної арматури, а у зоні рідкого цементного розчину заливку цементного розчину здійснюють до того, як приварюють анкерні елементи, так, що закладна арматура попередньо виготовлених анкерних цеглин знаходиться відносно близько до високотемпературної зони, і теплопередача є високою, і температура циліндра підвищується, і тому високою є втрата тепла; 2) коефіцієнт теплового розширення закладної арматури попередньо виготовлених анкерних цеглин відрізняється від коефіцієнта теплового розширення вогнетривкого матеріалу, і через це розширення арматури завдає шкоди попередньо виготовленим блокам і негативно впливає на термін служби попередньо виготовлених блоків; і 3) технологічний процес виробництва ускладнений, час виробництва тривалий, і заводська собівартість висока. Задачею винаходу є усунення недоліків, існуючих в вищеописаних відомих технічних рішеннях. Відповідно, пропонується обертова обпалювальна піч, футерівка якої має короткий час виготовлення і тривалий термін служби, є простою для виготовлення і зручною для влаштування, ремонту і технічного обслуговування, а також має високий термічний ККД. Пропонована обертова обпалювальна піч містить циліндр, теплоізоляційний шар і футерівку, згідно винаходу, зазначена футерівка містить вогнетривкі цеглини, прикріплені до циліндра анкерами, і тим, що на двох поверхнях з'єднання вогнетривкої цеглини передбачені отвори для гака і западини для гака, причому монтажне положення поверхонь з'єднання співпадає з поздовжньою віссю циліндра обертової обпалювальної печі. Один кінець анкера має два гака, які відповідно входять до отворів для гака двох сусідніх вогнетривких цеглин, а другий кінець анкера виконаний з можливістю приварювання і призначений для приварювання на циліндрі. Один периферійний шов між вогнетривкими цеглинами ущільнений рідким цементним розчином або швами цеглової кладки. Як подальше удосконалення цього винаходу, у зазначеному матеріалі рідкого цементного розчину встановлені анкерні пальці, призначені для приварювання і закріплення на циліндрі, і дві суміжні поверхні з чотирьох поверхонь з'єднання кожної із зазначених вогнетривких цеглин мають клиноподібні виточки для зачеплення опуклою й увігнутою поверхнями між цеглинами, а інші дві поверхні мають клиноподібні виступи. Зазначена вогнетривка цеглина виконана клиноподібною з рівнобедреним трапецієподібним поперечним перерізом. Зазначений теплоізоляційний шар містить вогнетривке фіброволокно. Відповідно до цього винаходу, оскільки кожна з цеглин прикріплена анкерами до циліндра обертової обпалювальної печі, а анкери для прикріплення цеглин розташовані відносно далеко від високотемпературної зони, проводиться менше 90051 4 тепла, і, зокрема, теплоізоляційний шар, заповнений між циліндром і вогнетривкими цеглинами, уможливлює зменшення втрати тепла. Вогнетривкі цеглини виготовлені шляхом пресування на механічному устаткуванні і потім обпалені при високій температурі, тому вогнетривкі цеглини мають високу міцність і тривалий термін служби; при цьому вогнетривкі цеглини потребують мало часу для виготовлення, і їх заводська собівартість відповідно зменшується. Вогнетривка футерівка усієї обертової обпалювальної печі потребує менше заливки рідкого цементного розчину на місці, тому її влаштування, ремонт і технічне обслуговування легко здійснювати. Крім того, оскільки чотири поверхні з'єднання вогнетривкої цеглини мають клиноподібні виточки/виступи, досягається щільне зчеплення між цеглинами, і цілісність футерівки є високою. На додаток, підвищується ущільнювальна якість усієї футерівки, і зменшується ймовірність того, що футерівка у значному обсязі пошкодиться через пошкодження лише кількох вогнетривких цеглин. Отже, термін служби футерівка, а також і термін служби усієї обертової обпалювальної печі подовжується, і економічна ефективність підвищується. Фіг.1 представляє собою поперечний переріз пропонованої обертової обпалювальної печі. Фіг.2 представляє собою розріз Фіг.1 по лінії АА. Фіг.3 представляє собою вигляд спереду пропонованої вогнетривкої цеглини. Фіг.4 представляє собою вигляд вогнетривкої цеглини зліва. Фіг.5 представляє собою вигляд спереду пропонованого анкера. Фіг.6 представляє собою вигляд анкера зліва. Фіг.7 представляє собою вигляд анкера зверху. Як показано на Фіг.1 і 2, пропонована обертова обпалювальна піч містить циліндр 1, теплоізоляційний шар 2 і футерівку. Футерівка містить вогнетривкі цеглини, прикріплені до циліндра 1 анкерами 4. На кожній з двох периферійних поверхонь з'єднання вогнетривкої цеглини 3 передбачені відповідно отвір для гака 31 і западина 32 для гака (див. Фіг.3). Як показано на Фіг.5, 6 і 7, один кінець анкера 4 має два гака 41, які відповідно входять до отворів 31 для гака двох сусідніх вогнетривких цеглин, а другий кінець анкера 4 виконаний з можливістю приварювання і призначений для приварювання на циліндрі 1. Периферійний шов вогнетривких цеглин 3 заповнений рідким цементним розчином 5. У рідкому цементному розчині 5 встановлені анкерні пальці 6, призначені для приварювання і закріплення на циліндрі 1. Як показано на Фіг.3 і 4, дві суміжні поверхні з чотирьох поверхонь з'єднання вогнетривкої цеглини 3 мають клиноподібні виточки 33 для зачеплення опуклою й увігнутою поверхнями між цеглинами, а інші дві поверхні мають клиноподібні виступи 34. Вогнетривка цеглина 3 виконана клиноподібною з рівнобедреним трапецієподібним поперечним перерізом. Теплоізоляційний шар 2 виконаний як вогнетривке фіброволокно. 5 90051 6 7 Комп’ютерна верстка А. Рябко 90051 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
